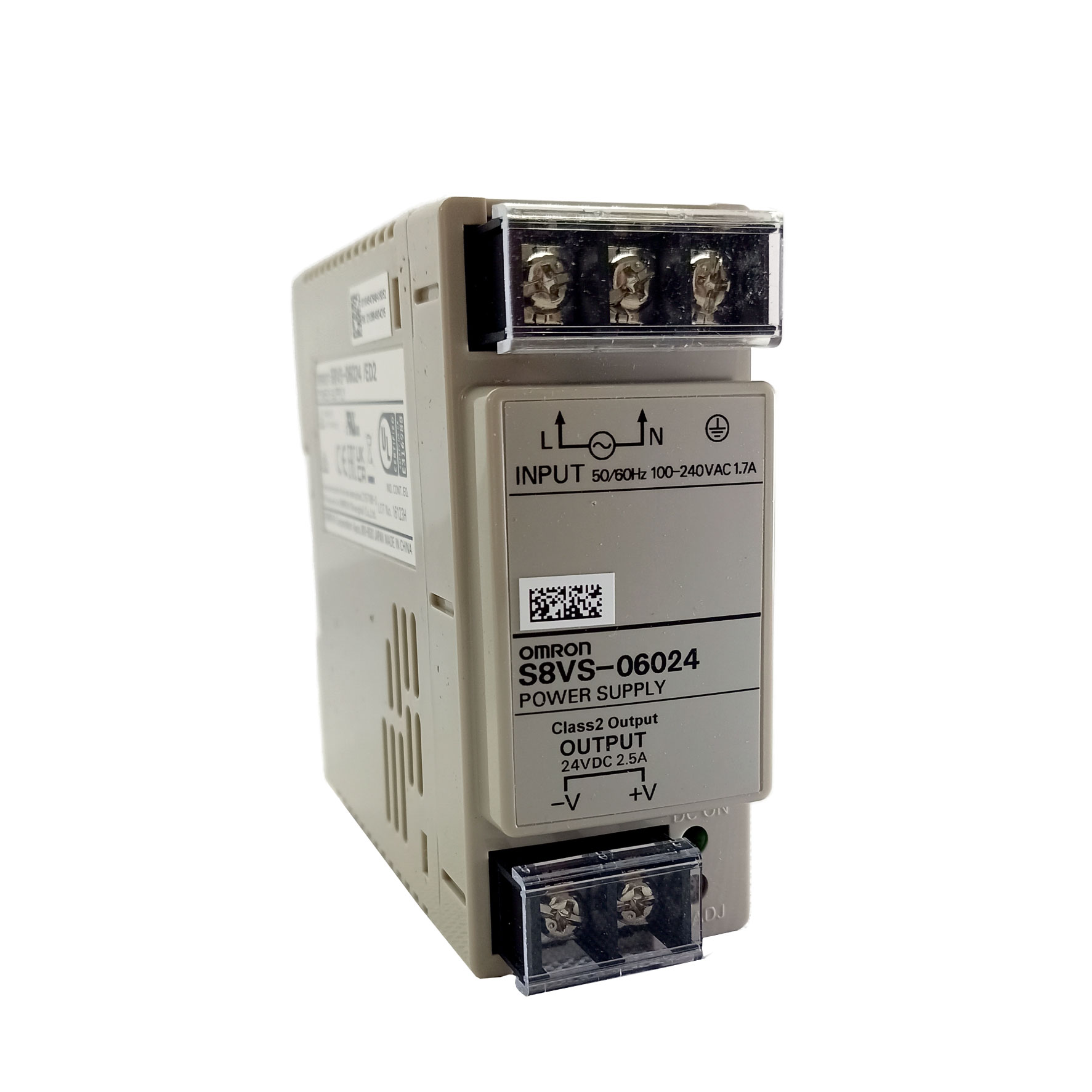

S8VS-06024 — Bộ nguồn công nghiệp 24VDC/2.5A (60W, UL Class 2)

Mã sản phẩm: S8VS-06024

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

S8VS-06024 — Bộ nguồn công nghiệp 24VDC/2.5A (60W, UL Class 2)

Giới thiệu

S8VS-06024 là bộ nguồn chuyển mạch ngõ ra 24 VDC / 2,5 A (60 W), phù hợp các tủ điều khiển cần 24 V ổn định, nhiễu thấp và độ tin cậy cao. Dùng để cấp nguồn cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC, đạt UL Class 2. Trang bị núm V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc series S8VS, nhóm 60 W tập trung vào độ bền và bảo trì thấp; không có ngõ ra báo động ngay cả ở các biến thể A/B. Nếu cần chức năng monitor nâng cao, chọn mã -06024A (bảo trì dự báo) hoặc -06024B (đếm thời gian hoạt động) — lưu ý đều không có alarm output.

Điểm nổi bật

24 VDC / 2,5 A (60 W) — đáp ứng đa số tải 24 V công suất nhỏ đến trung bình.
Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
UL Class 2 — thuận lợi chứng nhận hệ thống và kéo dây ngoài hiện trường.
V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ bảo trì.
Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.
Độ tin cậy cao, tuổi thọ danh định dài (theo catalog S8VS).

Ứng dụng điển hình

Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến.
Thiết bị nhúng, gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus.
Chuẩn hóa đường 24 V trong tủ OEM; thay nguồn tuyến tính để giảm nhiệt.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Điện áp ngõ ra	Dòng định mức	Công suất	Dải điện áp vào	UL Class 2
S8VS-06024	24 VDC (có V.ADJ)	2,5 A	60 W	100–240 VAC (85–264 VAC), 80–370 VDC	Có

Thông số kỹ thuật (Specifications)

Hạng mục	Giá trị / Mô tả
Ngõ ra định mức	24 VDC / 2,5 A (60 W); tinh chỉnh qua V.ADJ
Dải điện áp vào	100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC; 50/60 Hz
Chỉ thị & giao diện	LED DC ON (xanh), DC LOW (đỏ); núm V.ADJ
Bảo vệ	Quá dòng/Ngắn mạch (tự phục hồi), giám sát quá áp
Lắp đặt	Thanh DIN rail; vỏ IP20
Độ tin cậy	MTBF ≥ 135.000 giờ (tham chiếu catalog); tuổi thọ danh định ≥ 10 năm
Phương thức làm mát	Đối lưu tự nhiên, không dùng quạt
Trọng lượng	≈ 330 g
Ghi chú	Nhóm 60 W (bao gồm -06024A/-06024B) không có ngõ ra alarm. Không hỗ trợ vận hành song song; nối tiếp chỉ khi theo hướng dẫn hãng và có diode ORing/bảo vệ.

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm	Ký hiệu	Chức năng
Ngõ vào AC	L, N	Kết nối lưới 100–240 VAC (85–264 VAC)
Tiếp địa bảo vệ	PE	Nối đất an toàn theo chuẩn (bắt buộc)
Ngõ ra DC	+V, −V	Cấp nguồn 24 VDC cho tải
Chỉnh áp	V.ADJ	Tinh chỉnh điện áp ngõ ra
Chỉ thị	DC ON, DC LOW	DC ON (xanh) báo có điện áp DC; DC LOW (đỏ) báo sụt áp

Nguồn AC 100–240VAC                OMRON S8VS-06024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, module…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
