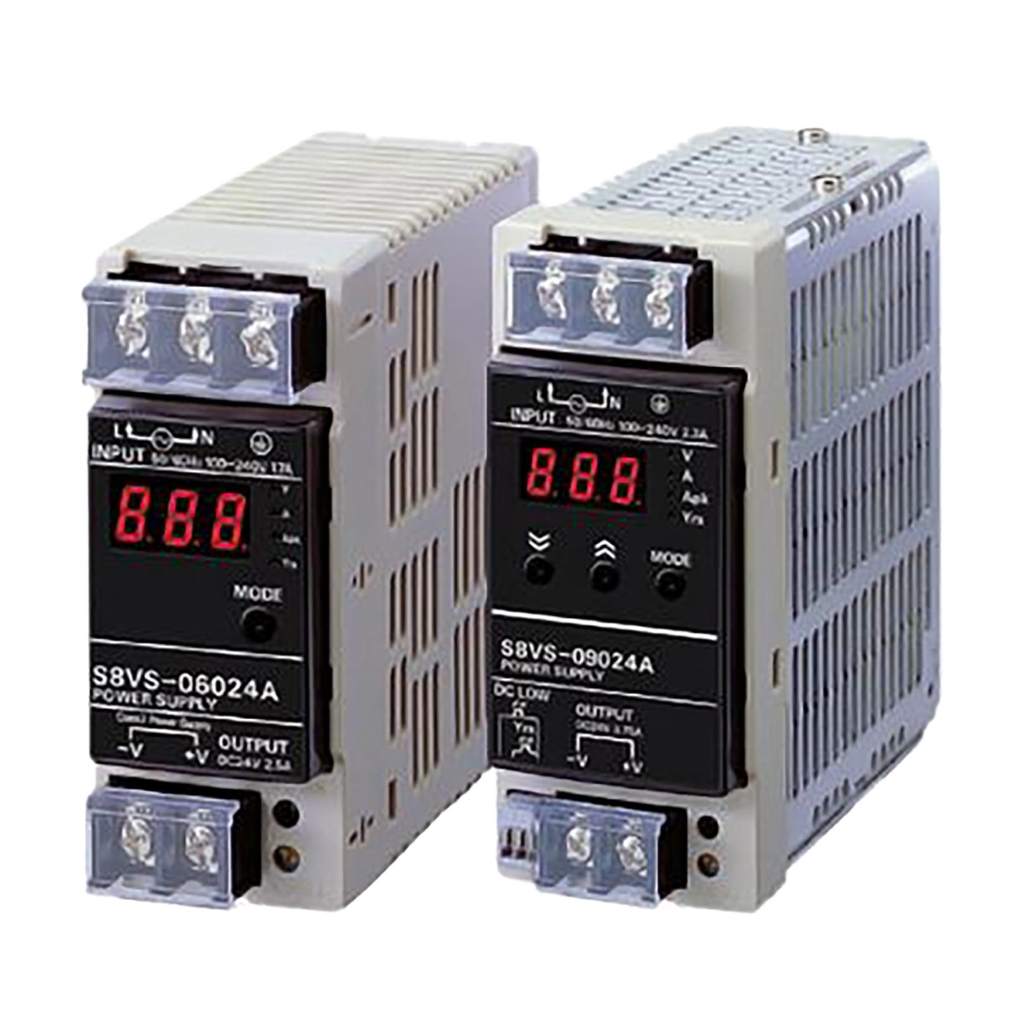

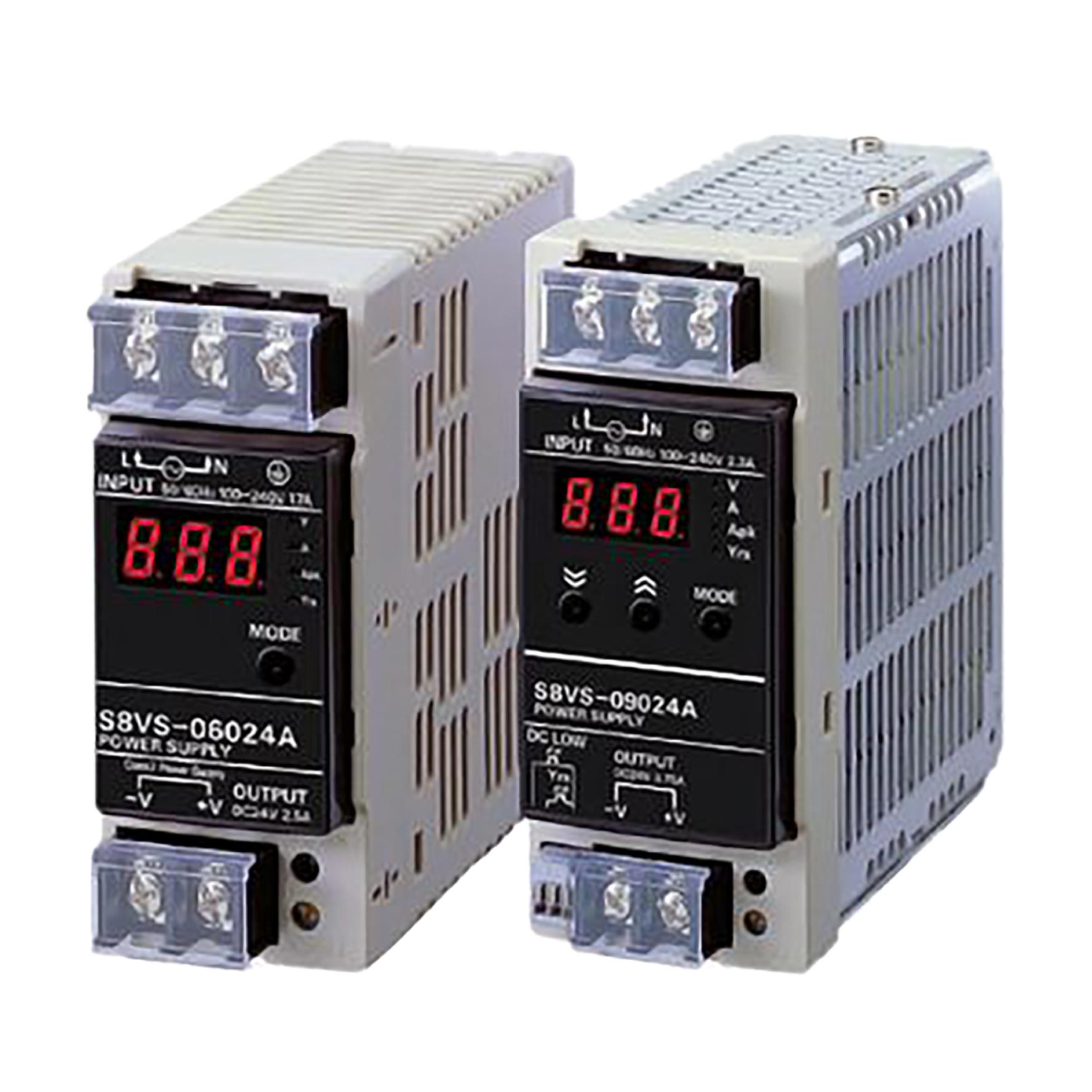

S8VS-09024S — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, UL Class 2)

Giới thiệu

S8VS-09024S là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W), đạt chuẩn UL Class 2, dành cho tủ điều khiển yêu cầu 24 V ổn định, nhiễu thấp và độ tin cậy cao. Ứng dụng: PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) giúp chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc series S8VS, biến thể -09024S là bản tiêu chuẩn (không có ngõ ra báo động). Nếu cần tính năng giám sát/báo động hoặc lựa chọn kiểu ngõ ra alarm (sinking/sourcing), xem các biến thể A/B/BE, AP/BP tương ứng.

Điểm nổi bật

• UL Class 2 — dễ chứng nhận hệ thống, an toàn khi kéo dây ra field.
• 24 VDC / 3,8 A (90 W) — cấp đủ cho cụm điều khiển 24 V phổ biến.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh mức áp; LED DC ON/DC LOW hỗ trợ bảo trì hiện trường.
• Lắp DIN rail, vỏ IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến.
• Thiết bị nhúng, gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus 24 V.
• Chuẩn hóa đường 24 V trong tủ OEM; thay nguồn tuyến tính để giảm nhiệt.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-09024S                        Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, module…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
