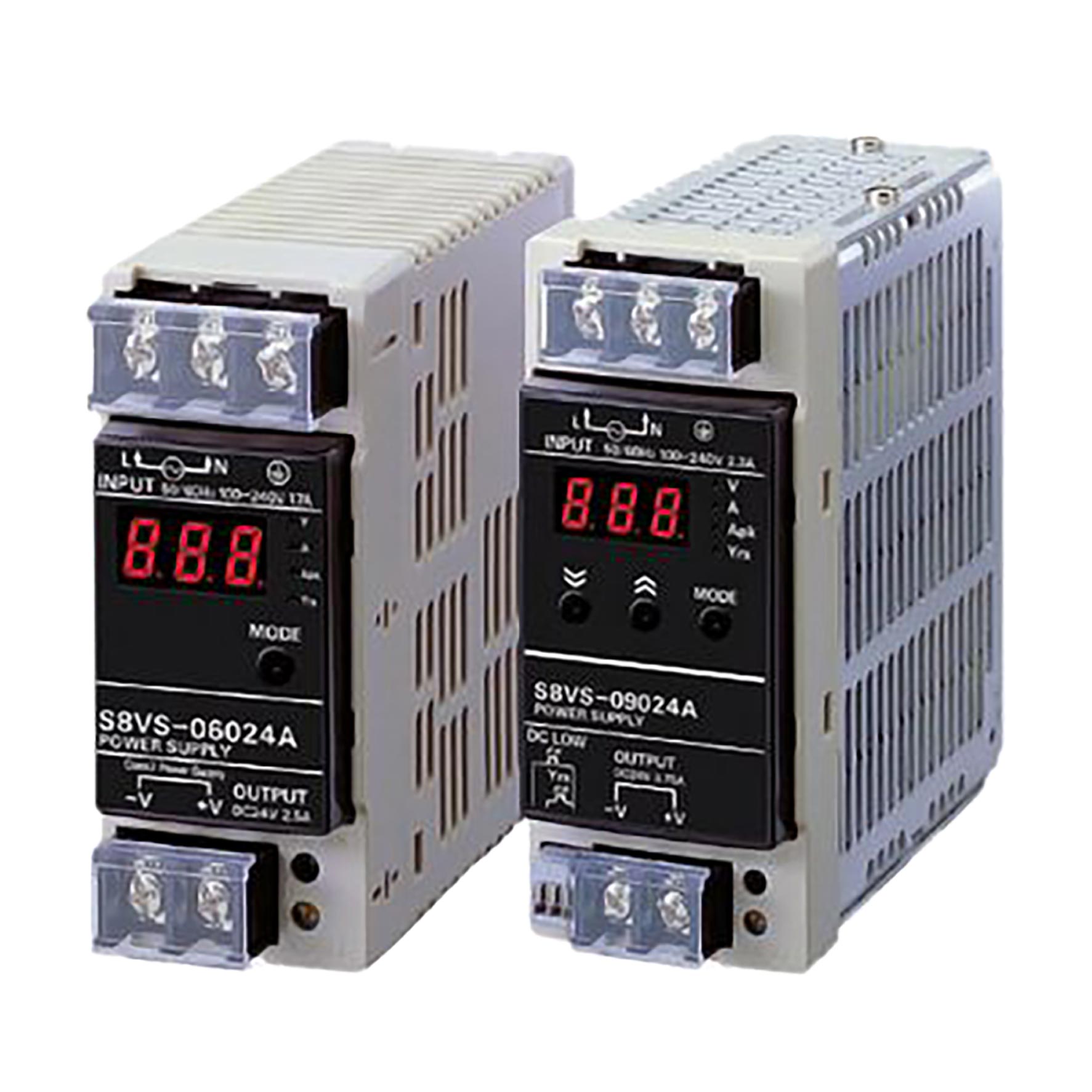

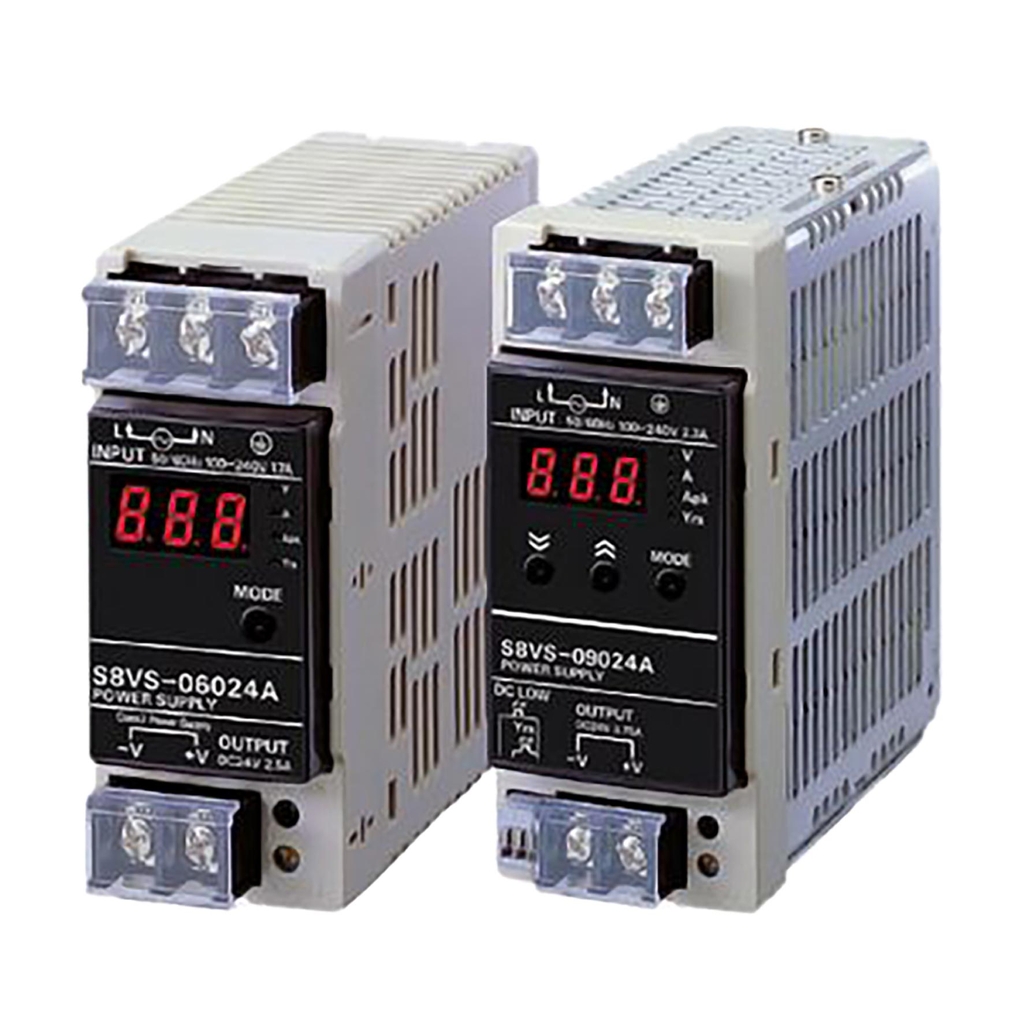

S8VS-09024A — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor A)

Giới thiệu

S8VS-09024A là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W), tích hợp Monitor A (dự báo bảo trì) và ngõ ra alarm kiểu sinking (NPN) để cảnh báo suy giảm điện áp/tình trạng nguồn. Phù hợp cấp 24 V ổn định cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng. Nếu cần UL Class 2 chọn mã S8VS-09024AS; nếu cần alarm kiểu sourcing (PNP) chọn S8VS-09024AP/APS.

Thuộc series S8VS tập trung vào độ bền và bảo trì thấp: bảo vệ quá dòng/ngắn mạch, giám sát quá áp, tuổi thọ danh định cao. Thiết kế hướng vận hành thực tế trong tủ OEM và các dự án retrofit.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — phù hợp cụm điều khiển 24 V phổ biến.
• Monitor A — dự báo bảo trì, theo dõi tình trạng lão hóa linh kiện nguồn.
• Alarm sinking (NPN) tích hợp — đưa cảnh báo về DI của PLC; có tùy chọn sourcing (PNP) với mã -AP.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng.
• OEM cần giám sát sức khỏe nguồn và cảnh báo sớm để giảm dừng máy.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-09024A                          PLC / Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐             ┌───────────────────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │             │ DI (PNP)  ──┬─/\/\─┬─▶  ALM  │
│  N  ───────────────┼──────────▶   │  N      [~]              │             │ (kéo lên 24V)│      │        │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │             │            24V     COM ──┐  │
└────────────────────┘              │                           │             └──────────────────────────│──┘
                                    │  +V  ──┐                  │                                         │
                                    │  −V  ──┴──────────────▶   └──────────────▶  Tải 24V (PLC, I/O,…)   │
                                    │  V.ADJ  (tinh chỉnh)     │                                         │
                                    │  LED: DC ON / DC LOW     │                                0V/COM ──┘
                                    │  ALM (sinking), COM      │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Đấu alarm: kiểm tra loại DI (sink/source) của PLC để chọn biến thể A (sinking) hoặc AP (sourcing). Với DI PNP cần điện trở kéo về 24 V cho ngõ ra sinking.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
