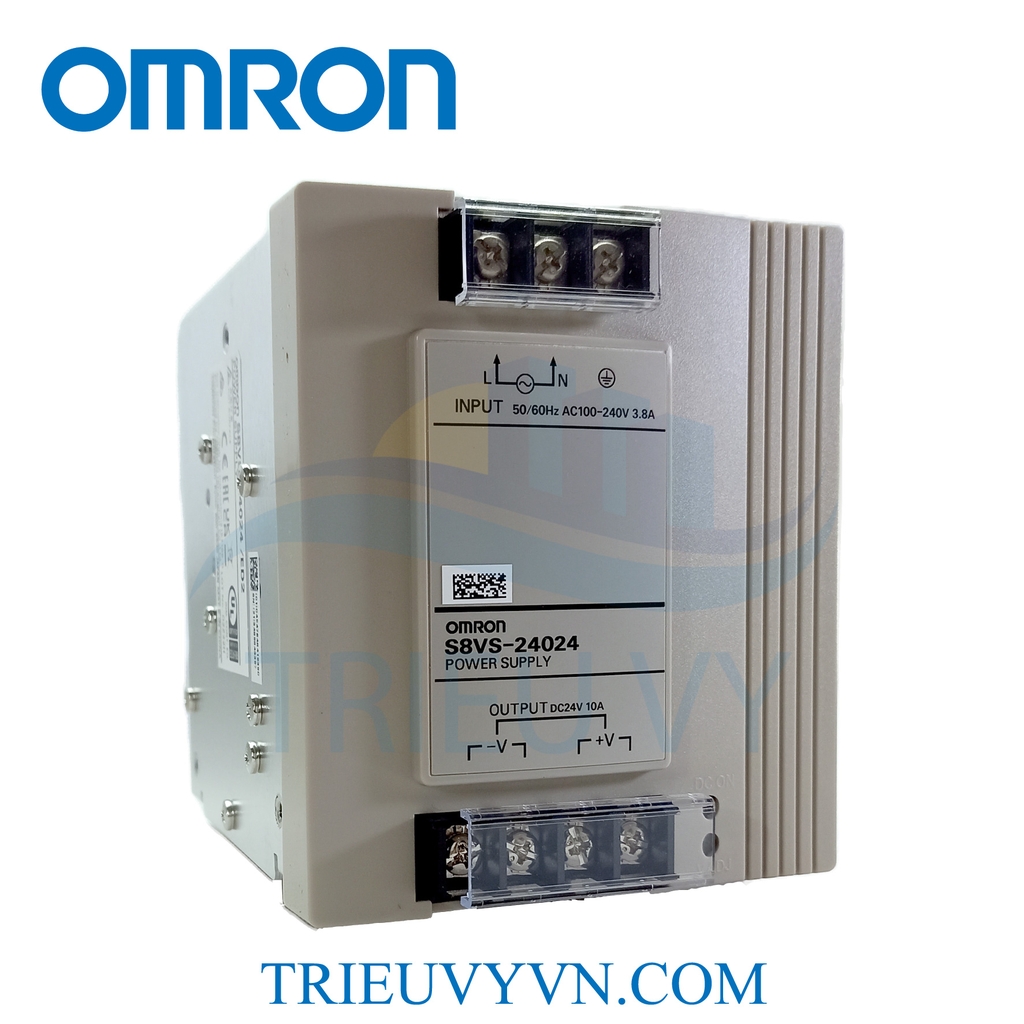

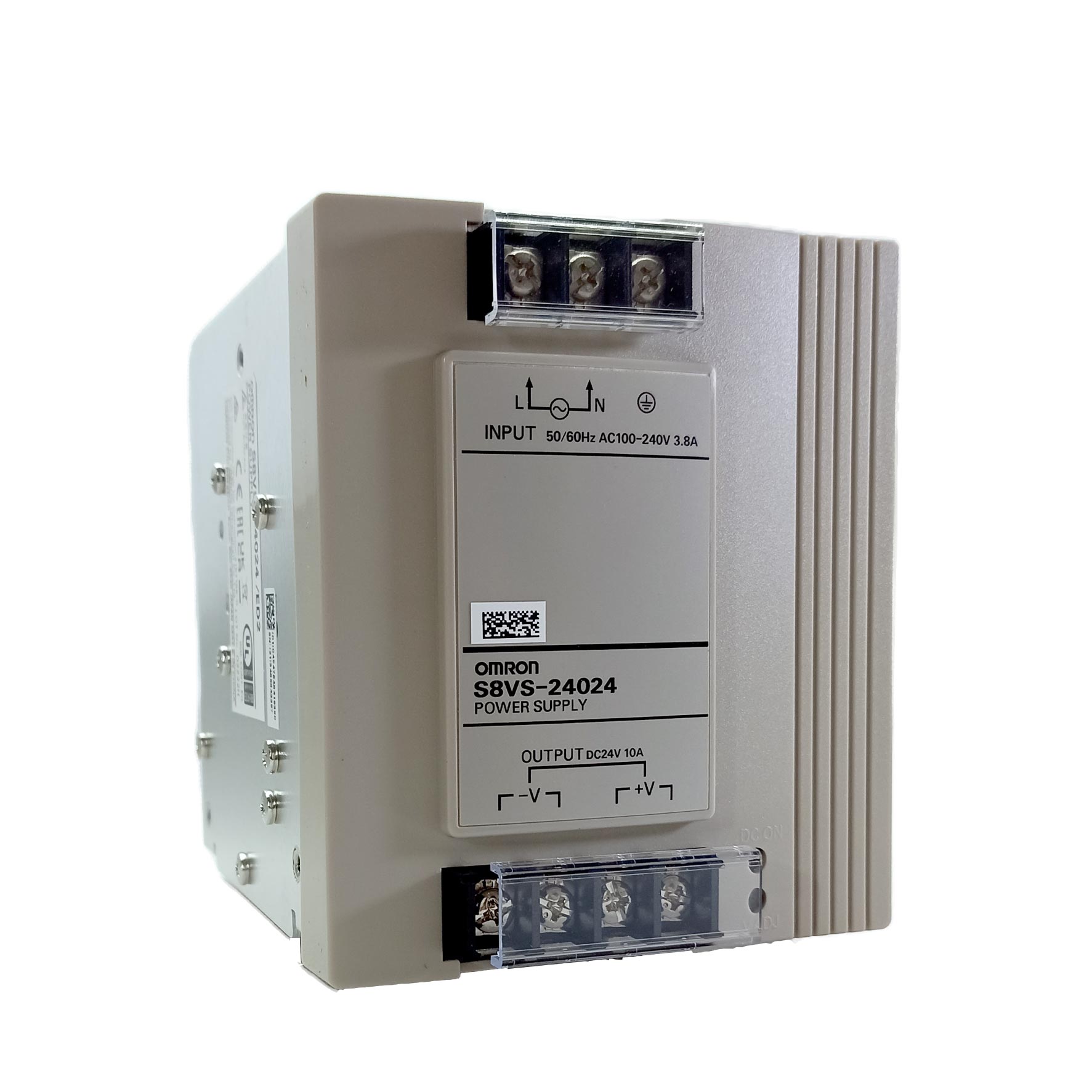

S8VS-24024 — Bộ nguồn công nghiệp 24VDC/10A (240W)

Giới thiệu

S8VS-24024 là bộ nguồn chuyển mạch ngõ ra 24 VDC / 10 A (240 W), dành cho tủ điều khiển cần 24 V ổn định, nhiễu thấp và độ tin cậy cao. Phù hợp cấp nguồn cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc series S8VS hướng đến độ bền và bảo trì thấp; bản -24024 là tiêu chuẩn (không có ngõ ra báo động). Nếu cần giám sát/báo động và lựa chọn kiểu ngõ ra (sinking/sourcing), xem các biến thể A/AP hoặc B/BP/BE.

Điểm nổi bật

• 24 VDC / 10 A (240 W) — đủ tải cho cụm điều khiển và cơ cấu 24 V cỡ vừa–lớn.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ bảo trì hiện trường.
• Lắp DIN rail, vỏ IP20, đối lưu tự nhiên — không quạt, ít bảo trì.
• Không phải UL Class 2 (áp dụng cho công suất ≥ 90 W); có nhiều biến thể monitor nếu cần.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, cơ cấu 24 V công suất vừa–lớn.
• Chuẩn hóa đường 24 VDC trong tủ OEM; thay nguồn tuyến tính để giảm nhiệt.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-24024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, cơ cấu 24V…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
