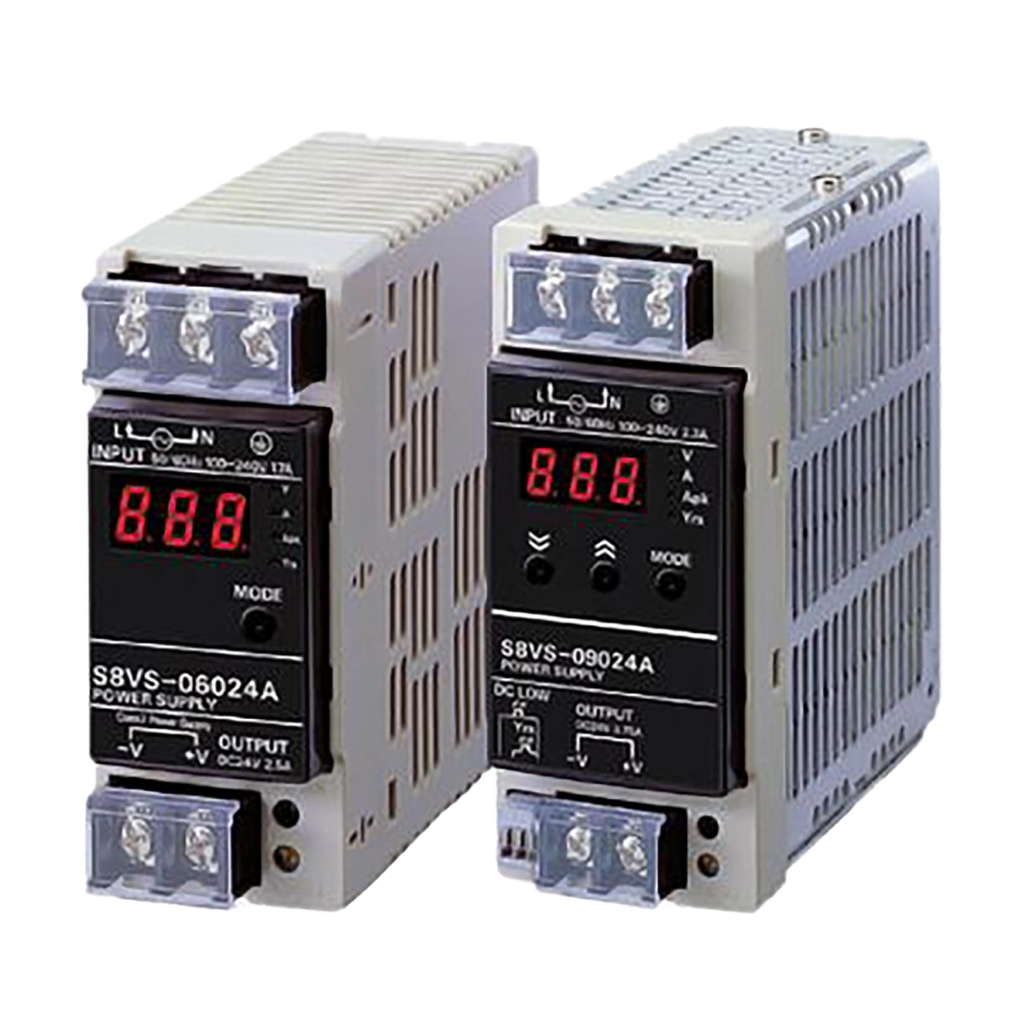

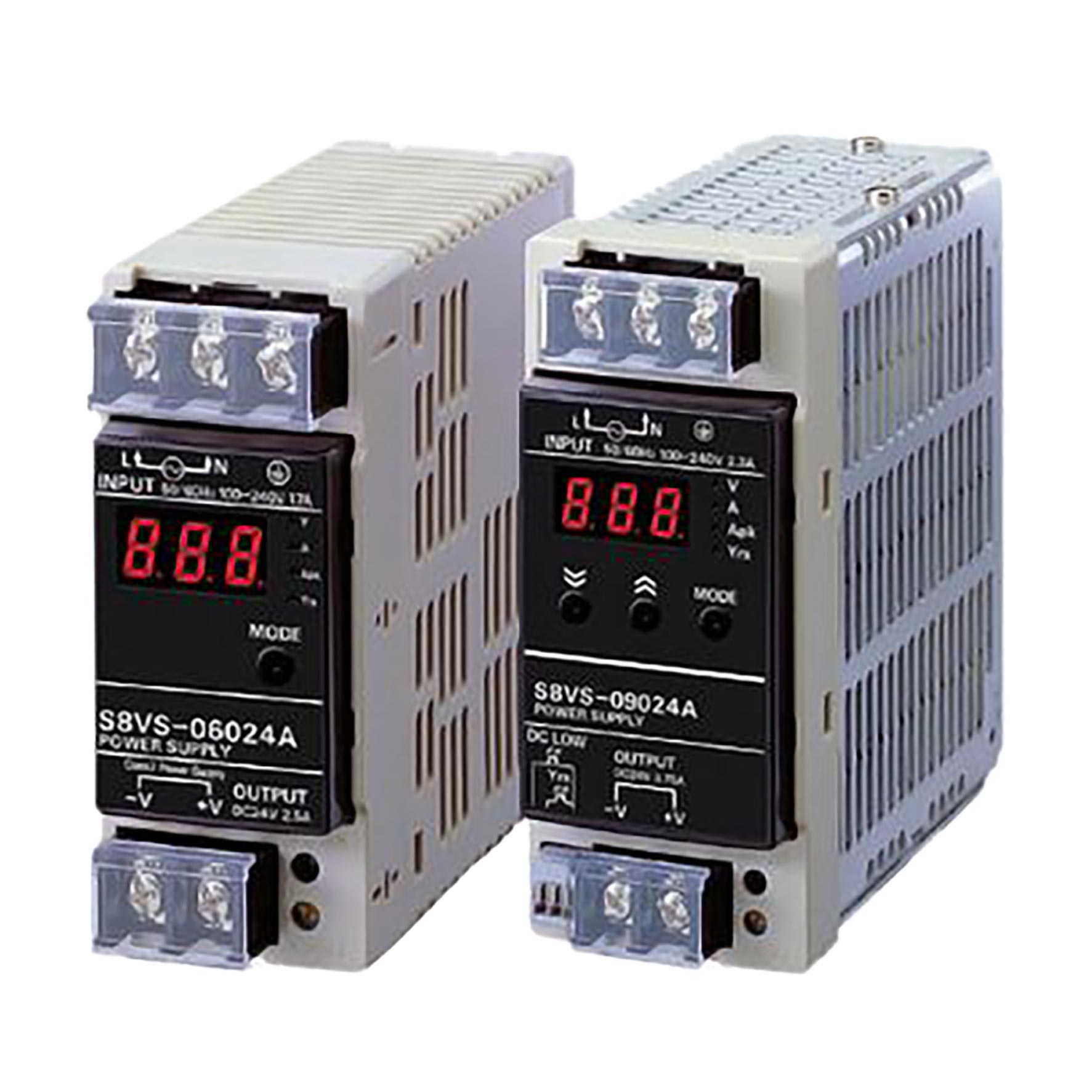

S8VS-09024AP là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W), tích hợp Monitor A (dự báo bảo trì) và ngõ ra alarm kiểu sourcing (PNP) để cảnh báo suy giảm điện áp/tình trạng nguồn về PLC. Dùng để cấp 24 V ổn định cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.
Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng. Nếu cần UL Class 2, chọn mã S8VS-09024APS; nếu hệ thống dùng DI kiểu NPN (sinking).
Thuộc series S8VS, dòng 90 W cân bằng giữa độ bền, tính năng giám sát và chi phí. Bản AP phù hợp khi muốn alarm PNP; nếu cần NPN chọn S8VS-09024A/AS. Tất cả đều tối ưu cho bảo trì thấp và triển khai OEM.
| Mã sản phẩm | Điện áp ngõ ra | Dòng định mức | Công suất | Dải điện áp vào | UL Class 2 |
|---|---|---|---|---|---|
| S8VS-09024AP | 24 VDC (có V.ADJ) | 3,8 A | 90 W | 100–240 VAC (85–264 VAC), 80–370 VDC | Không (xem mã -09024APS nếu cần) |
| Hạng mục | Giá trị / Mô tả |
|---|---|
| Ngõ ra định mức | 24 VDC / 3,8 A (90 W); tinh chỉnh qua V.ADJ |
| Dải điện áp vào | 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC; 50/60 Hz |
| Chức năng monitor | Monitor A — dự báo bảo trì; alarm output: sourcing (PNP). Biến thể A/AS: sinking (NPN); hậu tố S: UL Class 2. |
| Chỉ thị & giao diện | LED DC ON (xanh), DC LOW (đỏ); núm V.ADJ |
| Bảo vệ | Quá dòng/Ngắn mạch (tự phục hồi), giám sát quá áp |
| Lắp đặt | Thanh DIN rail; vỏ IP20 |
| Độ tin cậy | MTBF ≥ 135.000 giờ (tham chiếu catalog); tuổi thọ danh định ≥ 10 năm |
| Phương thức làm mát | Đối lưu tự nhiên, không dùng quạt |
| Trọng lượng | ≈ 490 g (tham chiếu nhóm 90 W) |
| Ghi chú | Không hỗ trợ vận hành song song; nối tiếp chỉ khi theo hướng dẫn hãng và có diode ORing/bảo vệ. Kiểm tra loại DI PLC (sinking/sourcing) để chọn đúng biến thể A/AS (NPN) hoặc AP/APS (PNP). |
| Nhóm | Ký hiệu | Chức năng |
|---|---|---|
| Ngõ vào AC | L, N | Kết nối lưới 100–240 VAC (85–264 VAC) |
| Tiếp địa bảo vệ | PE | Nối đất an toàn theo chuẩn (bắt buộc) |
| Ngõ ra DC | +V, −V | Cấp nguồn 24 VDC cho tải |
| Chỉnh áp | V.ADJ | Tinh chỉnh điện áp ngõ ra |
| Chỉ thị | DC ON, DC LOW, Monitor A | DC ON (xanh) báo có điện áp DC; DC LOW (đỏ) báo sụt áp; Monitor A dự báo bảo trì |
| Ngõ ra alarm | ALM, COM | Transistor sourcing (PNP); đấu về DI sinking của PLC |
Nguồn AC 100–240VAC OMRON S8VS-09024AP PLC / Tải 24V DC
┌────────────────────┐ ┌───────────────────────────┐ ┌───────────────────────────────┐
│ L ───────────────┼──────────▶ │ L [~] │ │ DI (NPN, sinking) ◀── ALM │
│ N ───────────────┼──────────▶ │ N [~] │ │ COM PLC (0V) ────────┐ │
│ PE ───────────────┼──────────▶ │ PE [⏚] │ │ │ │
└────────────────────┘ │ │ │ 24V ────────────▶ COM │
│ +V ──┐ │ └───────────────────────────────┘
│ −V ──┴──────────────▶ └──────────────▶ Tải 24V (PLC, I/O, van…)
│ V.ADJ (tinh chỉnh) │
│ LED: DC ON / DC LOW │
│ ALM (PNP), COM │
└──────────────────────────┘
