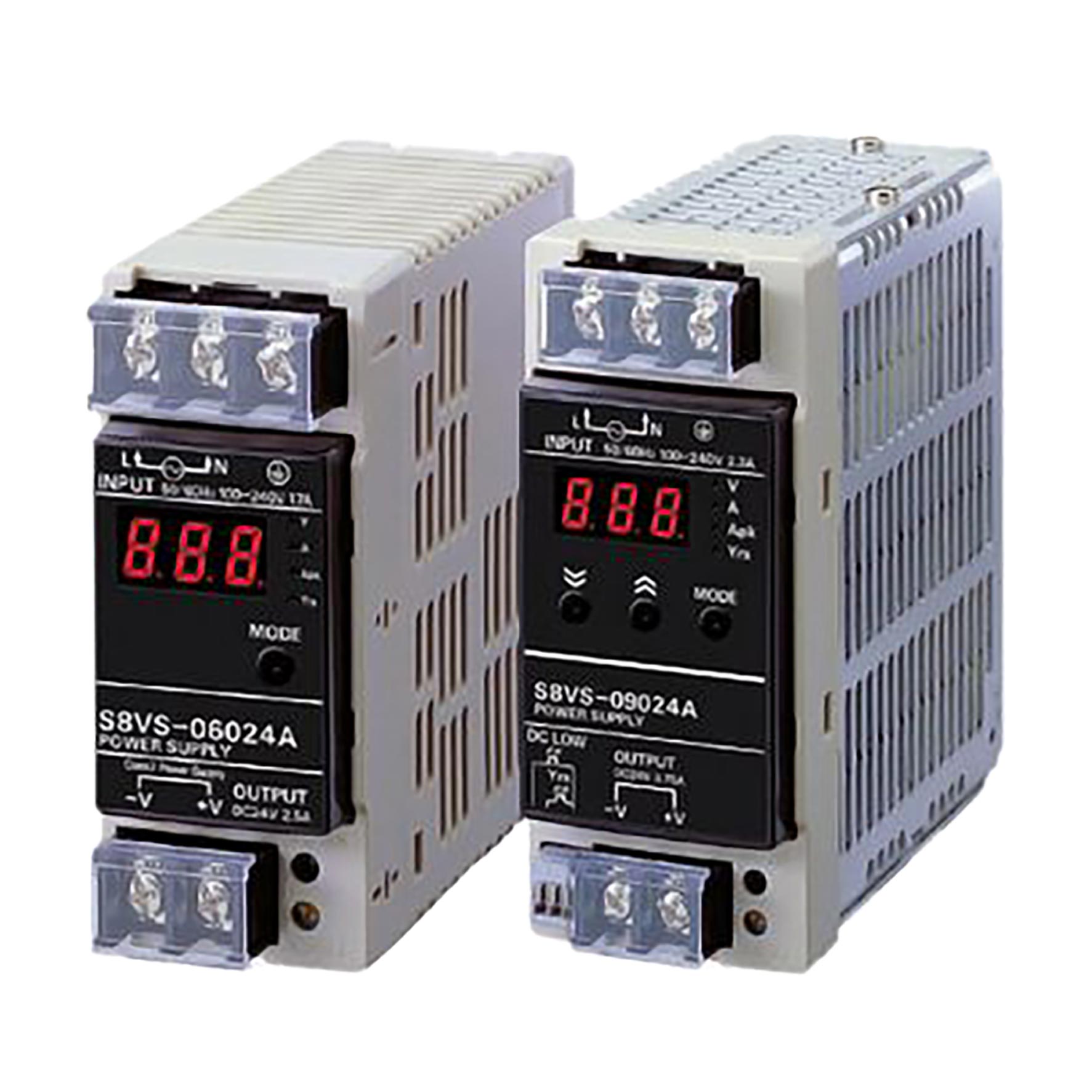

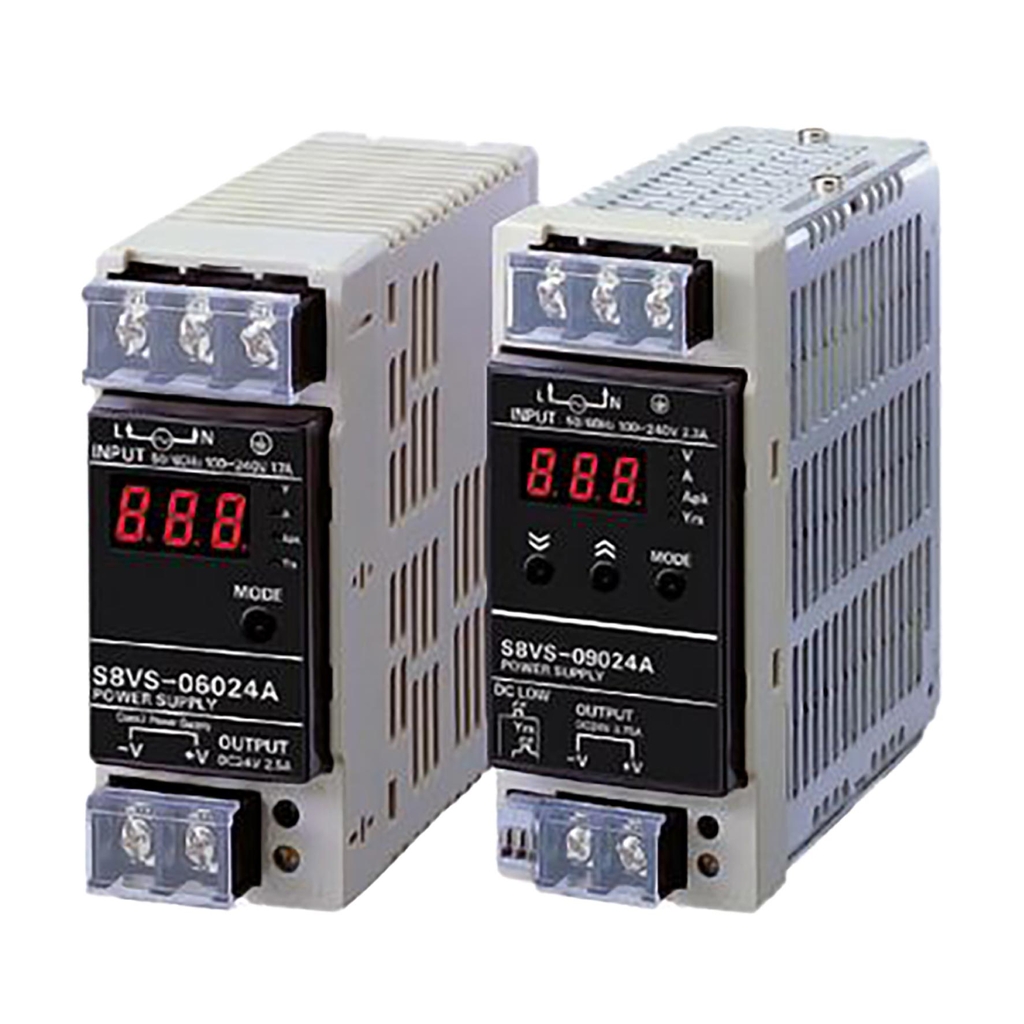

S8VS-09024B — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor B, Alarm NPN)

Giới thiệu

S8VS-09024B là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W), tích hợp Monitor B (đếm tổng thời gian hoạt động) và ngõ ra alarm kiểu sinking (NPN) để đưa cảnh báo về PLC. Dùng để cấp 24 V ổn định cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Trong nhóm 90 W của dòng S8VS, biến thể B có alarm NPN; nếu cần PNP chọn S8VS-09024BP. Nếu cần UL Class 2, chọn các mã có hậu tố BS/BPS. Biến thể BE/BES không có ngõ ra alarm.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đáp ứng cụm điều khiển 24 V phổ biến.
• Monitor B — đếm tổng thời gian hoạt động, hỗ trợ lập kế hoạch bảo trì định kỳ.
• Alarm sinking (NPN) tích hợp — phù hợp đấu vào DI sourcing của PLC.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW giúp chẩn đoán nhanh.
• Lắp DIN rail, vỏ IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng 24 V.
• Hệ thống cần theo dõi tổng giờ chạy và đưa cảnh báo về PLC qua DI.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                 OMRON S8VS-09024B                           PLC / Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌────────────────────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │              │  DI (PNP, sourcing) ◀── ALM   │
│  N  ───────────────┼──────────▶   │  N      [~]              │              │  0V (COM PLC) ────────┐       │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │              │                        │       │
└────────────────────┘              │                           │              │   +24V ───────────▶ DI V+    │
                                    │  +V  ──┐                  │              └────────────────────────────────┘
                                    │  −V  ──┴──────────────▶   └──────────────▶  Tải 24V (PLC, I/O, van…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    │  Monitor B (giờ chạy)    │
                                    │  ALM (NPN), COM          │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Chọn đúng kiểu DI PLC: DI sourcing (PNP) phù hợp với ALM NPN của mã B; nếu hệ dùng DI sinking (NPN), chọn biến thể BP.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
