S8VS-01505 — Bộ nguồn công nghiệp 5VDC/2A (10W, UL Class 2)

Giới thiệu

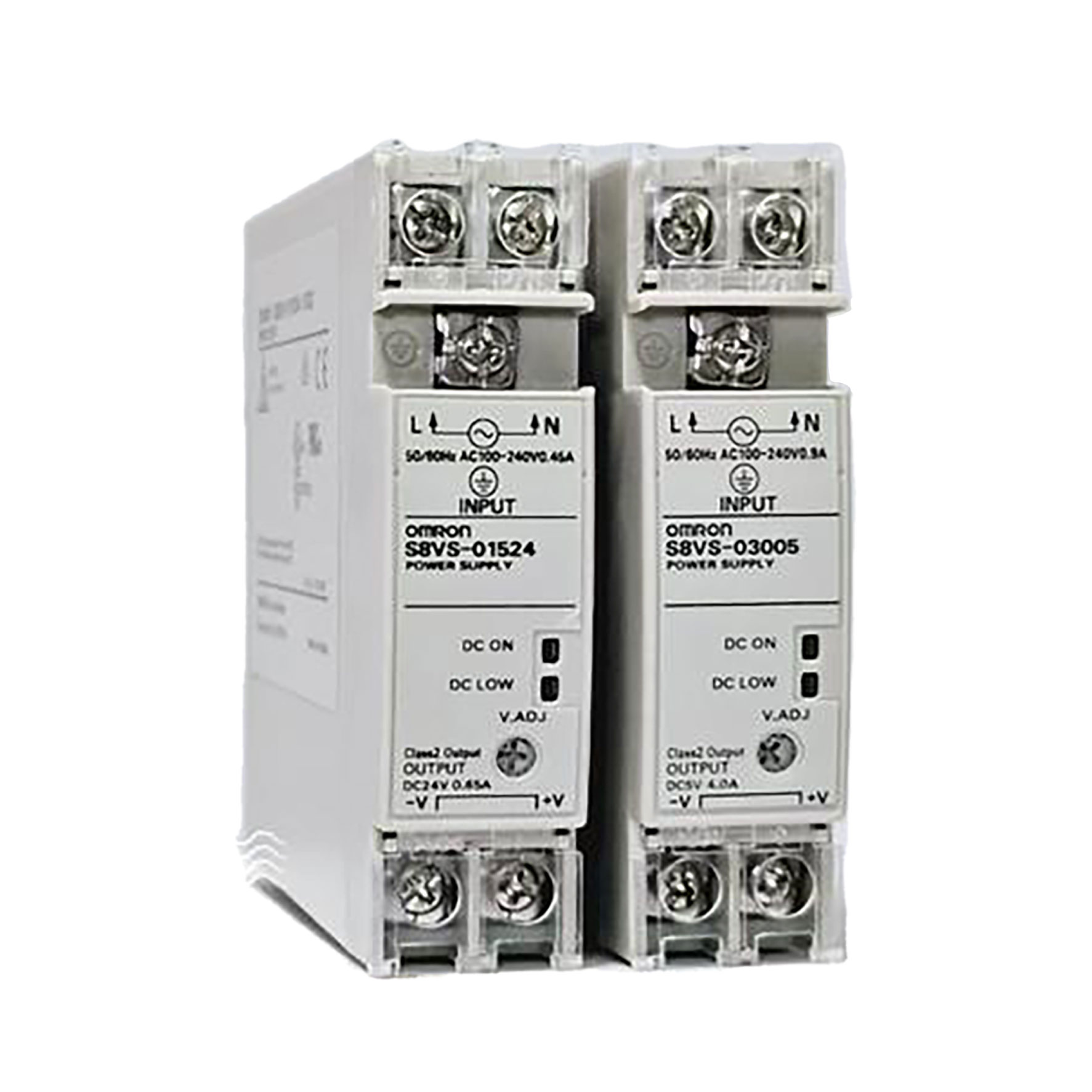

S8VS-01505 là bộ nguồn chuyển mạch ngõ ra 5 VDC / 2,0 A, công suất hiệu dụng 10 W. Thiết kế dành cho tủ điều khiển cần 5 V sạch, ổn định để cấp cho thiết bị nhúng, mô-đun giao tiếp, mạch logic, cảm biến và bo mạch 5 V.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC, đạt chuẩn UL Class 2. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) và DC LOW (đỏ) hỗ trợ chẩn đoán nhanh tại hiện trường. Vỏ IP20, làm mát đối lưu tự nhiên, bảo trì thấp.

Thuộc series S8VS, sản phẩm lắp DIN rail nhanh, độ tin cậy cao (MTBF/tuổi thọ danh định), tích hợp bảo vệ quá dòng/ngắn mạch và mạch giám sát quá áp. Phù hợp chuẩn hóa 5 VDC cho các tủ OEM và retrofit không gian hẹp.

Điểm nổi bật

• 5 VDC / 2,0 A (10 W) — cấp nguồn ổn định cho logic và thiết bị 5 V.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC.
• UL Class 2 — an toàn khi kéo ra field, thuận lợi chứng nhận hệ thống.
• V.ADJ, đèn DC ON/DC LOW — cấu hình và chẩn đoán nhanh.
• Lắp DIN rail, IP20, làm mát đối lưu — không quạt, ít bảo trì.
• Bảo hành 3 năm của hãng (theo catalog dòng S8VS).

Ứng dụng điển hình

• Cấp nguồn cho bo mạch nhúng, bộ chuyển đổi giao tiếp, gateway/IIoT 5 V.
• Mạch điều khiển/đo lường 5 V, cảm biến, module truyền thông.
• Tủ điều khiển máy nhỏ, retrofit PLC/I-O dùng phụ trợ 5 V.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-01505                         Tải 5V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (5V+)    │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  Thiết bị 5V (logic, module…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên, tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Vận hành song song: không hỗ trợ. Nếu cần dự phòng, dùng 2 nguồn + diode ORing.
• Nối tiếp: không áp dụng cho model 5 V; tránh gây hư hỏng do điện áp ngược.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận: không vượt giới hạn tải và setpoint hệ thống.
