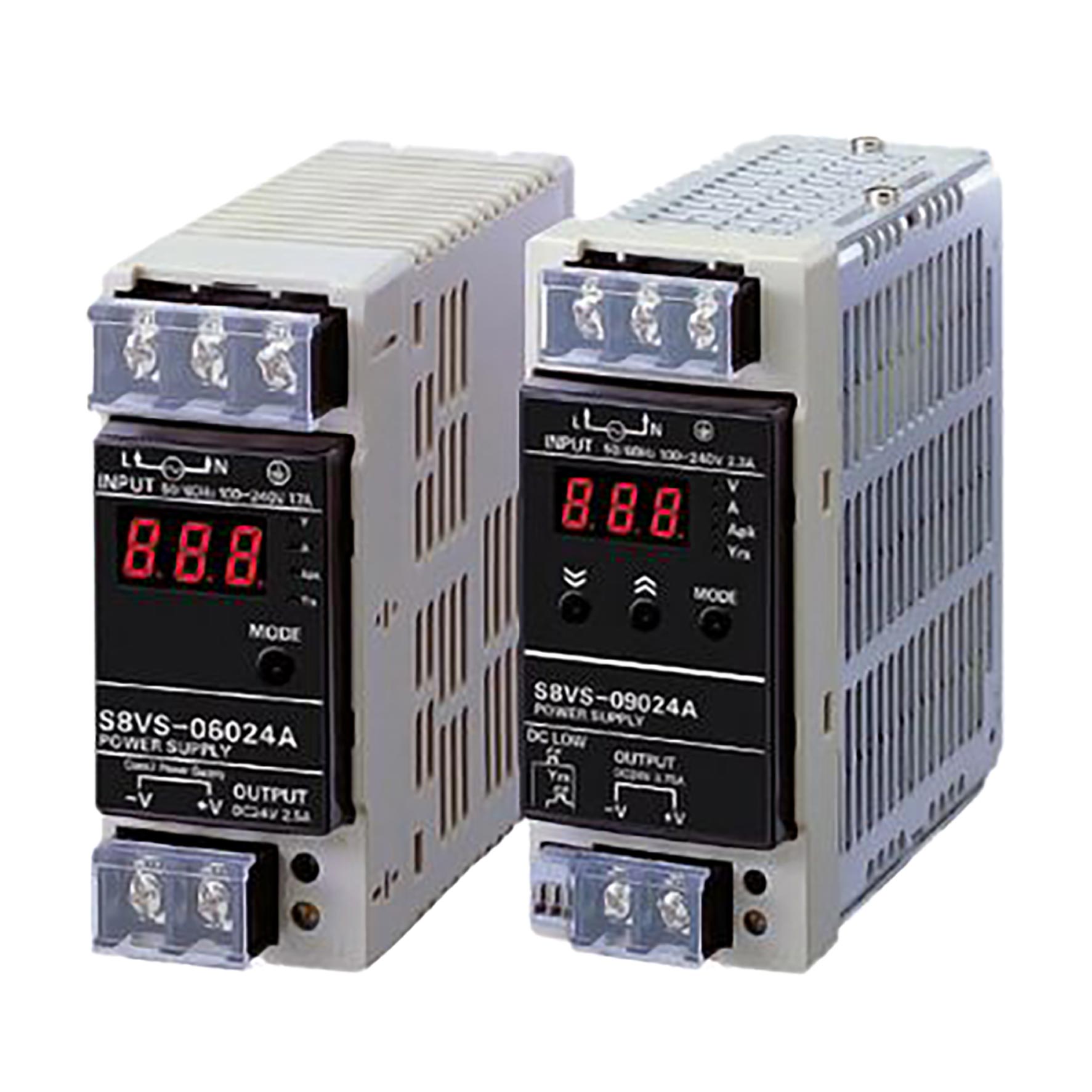

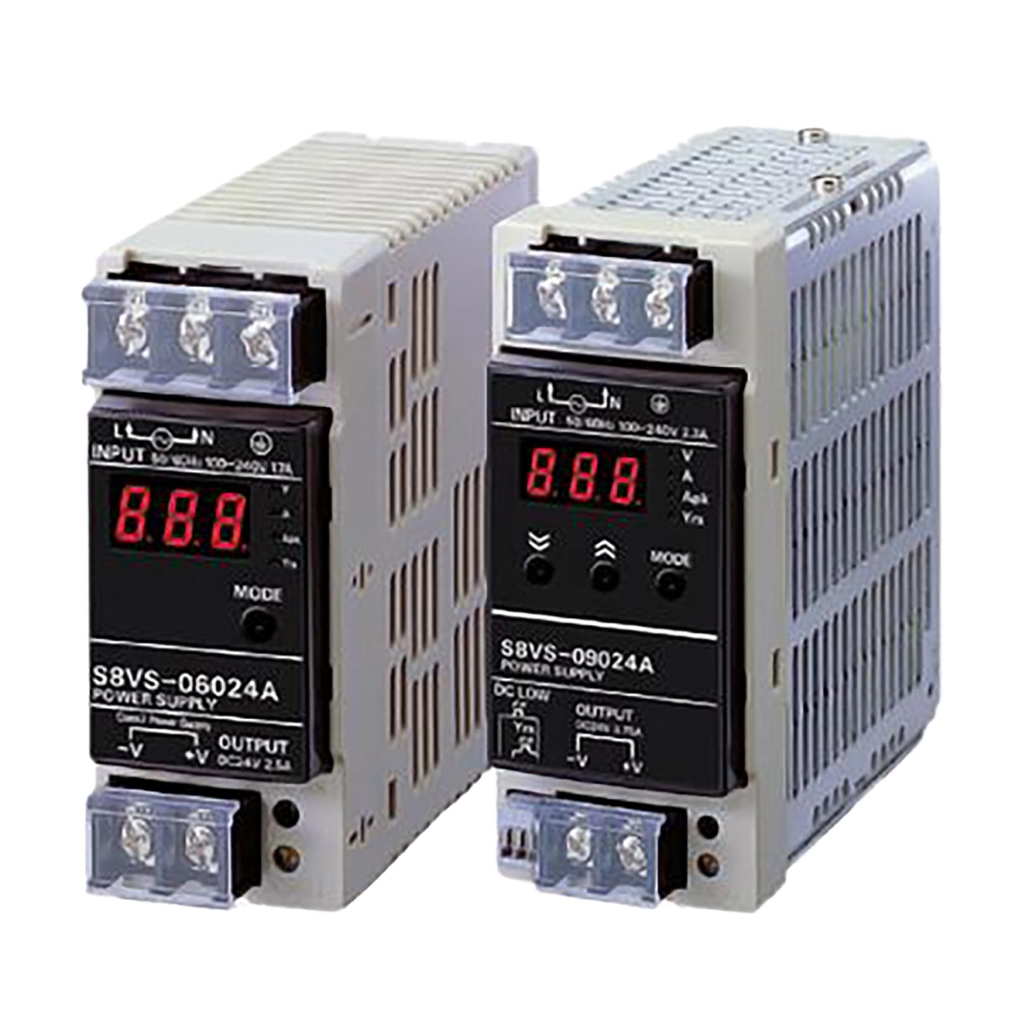

S8VS-09024APS — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor A, Alarm PNP, UL Class 2)

Giới thiệu

S8VS-09024APS là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W) dành cho tủ điều khiển cần 24 V ổn định, nhiễu thấp và độ tin cậy cao. Ứng dụng trực tiếp cho PLC, mô-đun I/O, rơ-le, cụm van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Biến thể APS tích hợp Monitor A (dự báo bảo trì) cùng ngõ ra alarm kiểu sourcing (PNP) để đưa cảnh báo về DI sinking của PLC. Đạt chuẩn UL Class 2 giúp đơn giản chứng nhận và thi công field. Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC; có V.ADJ tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) phục vụ chẩn đoán nhanh.

Thuộc series S8VS hướng tới độ bền và bảo trì thấp. Nếu hệ thống dùng DI kiểu PNP (sourcing) và cần alarm NPN (sinking), xem S8VS-09024A/AS. Nếu ưu tiên đếm thời gian hoạt động, xem nhóm B/BP/BE. Tất cả lắp DIN rail, vỏ IP20, làm mát đối lưu tự nhiên.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đủ tải cho đa số cụm điều khiển 24 V.
• Monitor A — dự báo bảo trì; theo dõi sức khỏe nguồn để giảm dừng máy.
• Alarm sourcing (PNP) tích hợp — đẩy tín hiệu cảnh báo về DI sinking của PLC.
• UL Class 2 — thuận lợi chứng nhận và kéo dây ngoài hiện trường.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng.
• OEM cần alarm PNP để tương thích DI sinking sẵn có của PLC.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                 OMRON S8VS-09024APS                          PLC / Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌───────────────────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │              │  DI (NPN, sinking) ◀── ALM   │
│  N  ───────────────┼──────────▶   │  N      [~]              │              │  COM PLC (0V) ────────┐      │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │              │                        │      │
└────────────────────┘              │                           │              │   24V ────────────▶ COM     │
                                    │  +V  ──┐                  │              └───────────────────────────────┘
                                    │  −V  ──┴──────────────▶   └──────────────▶  Tải 24V (PLC, I/O, van…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    │  ALM (PNP), COM          │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Kiểu DI PLC: DI sinking (NPN) dùng biến thể AP/APS; DI sourcing (PNP) dùng A/AS.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
