S8VS-09024AS — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor A, UL Class 2)

Giới thiệu

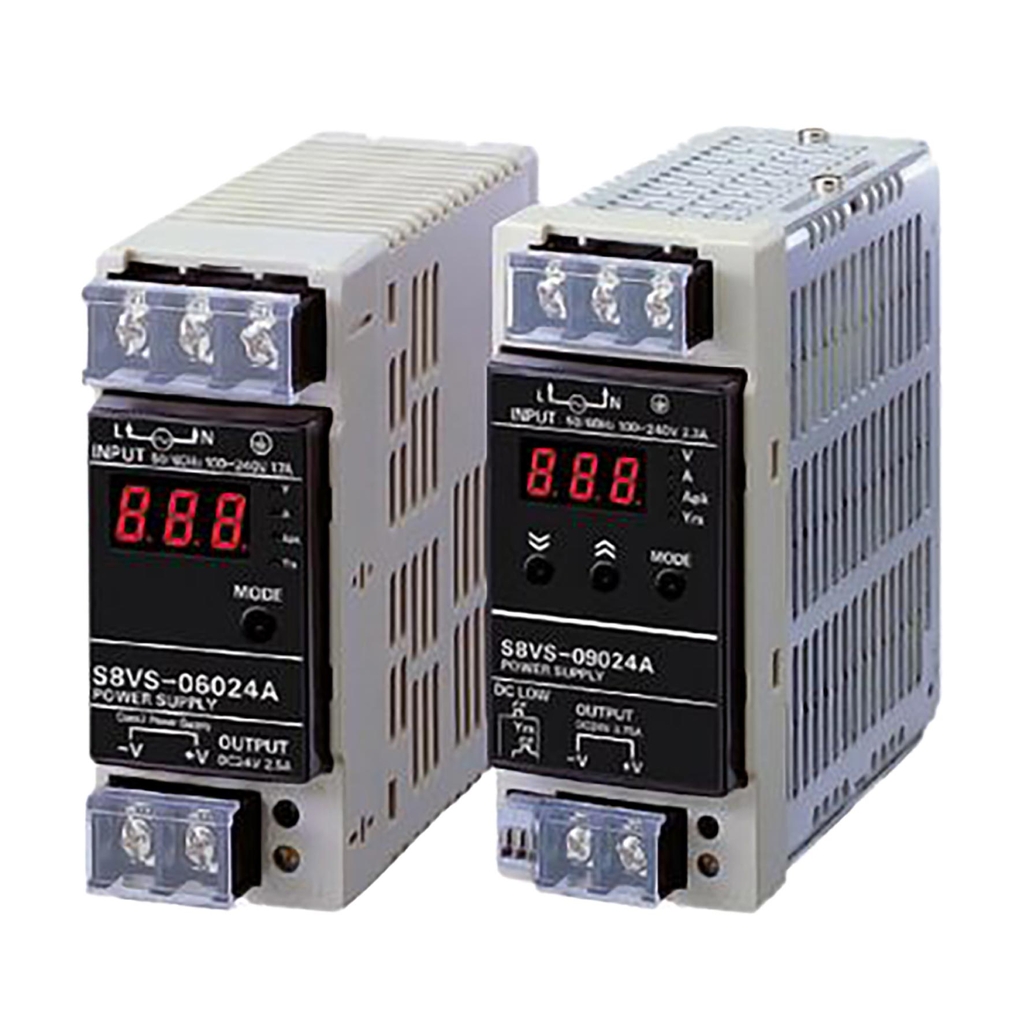

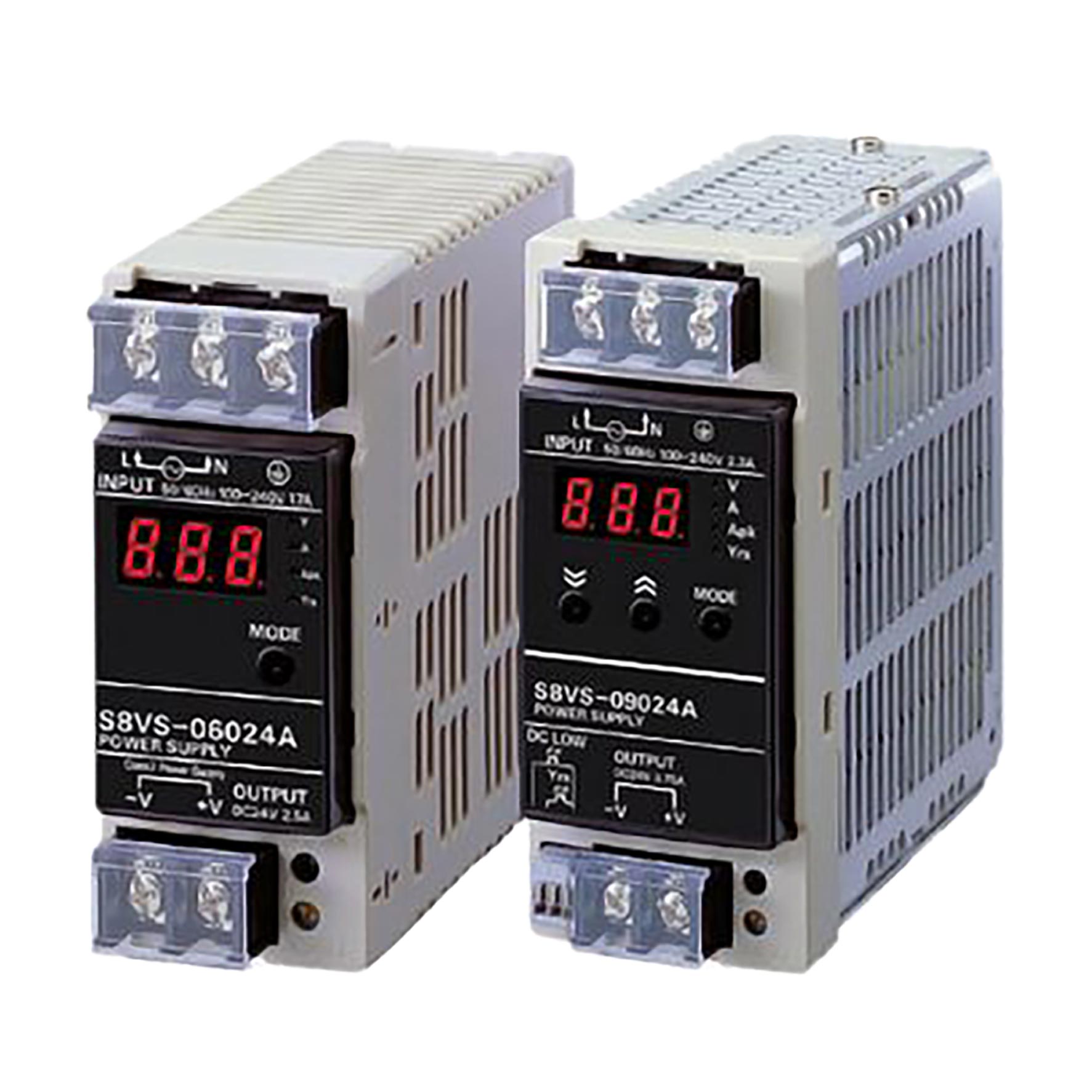

S8VS-09024AS là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W) dành cho tủ điều khiển cần 24 V ổn định, nhiễu thấp và độ tin cậy cao. Ứng dụng thực tế: PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Model AS tích hợp Monitor A (dự báo bảo trì) và ngõ ra alarm kiểu sinking (NPN) để cảnh báo suy giảm điện áp/tình trạng nguồn về PLC. Đạt chuẩn UL Class 2, giúp đơn giản thủ tục chứng nhận và kéo dây ở hiện trường. Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC; có V.ADJ tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) phục vụ chẩn đoán nhanh.

Thuộc series S8VS chú trọng độ bền và bảo trì thấp. Nếu hệ thống dùng DI kiểu PNP và cần alarm sourcing, xem S8VS-09024APS. Nếu ưu tiên đếm thời gian hoạt động, xem nhóm B/BP/BE. Tất cả đều lắp DIN rail, vỏ IP20, làm mát đối lưu tự nhiên.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đáp ứng cụm điều khiển 24 V phổ biến.
• Monitor A — dự báo bảo trì; hiển thị tình trạng sức khỏe nguồn.
• Alarm sinking (NPN) tích hợp — đưa cảnh báo về DI của PLC; có biến thể APS nếu cần sourcing (PNP).
• UL Class 2 — thuận lợi chứng nhận và thi công ngoài hiện trường.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng.
• OEM cần giám sát sức khỏe nguồn và cảnh báo sớm để giảm dừng máy.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-09024AS                         PLC / Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐             ┌───────────────────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │             │ DI (PNP)  ──┬─/\/\─┬─▶  ALM  │
│  N  ───────────────┼──────────▶   │  N      [~]              │             │ (kéo lên 24V)│      │        │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │             │            24V     COM ──┐  │
└────────────────────┘              │                           │             └──────────────────────────│──┘
                                    │  +V  ──┐                  │                                         │
                                    │  −V  ──┴──────────────▶   └──────────────▶  Tải 24V (PLC, I/O,…)   │
                                    │  V.ADJ  (tinh chỉnh)     │                                         │
                                    │  LED: DC ON / DC LOW     │                                0V/COM ──┘
                                    │  ALM (sinking), COM      │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Đấu alarm: kiểm tra loại DI (sink/source) của PLC để chọn biến thể A/AS (sinking) hoặc AP/APS (sourcing). Với DI PNP cần điện trở kéo về 24 V cho ngõ ra sinking.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
