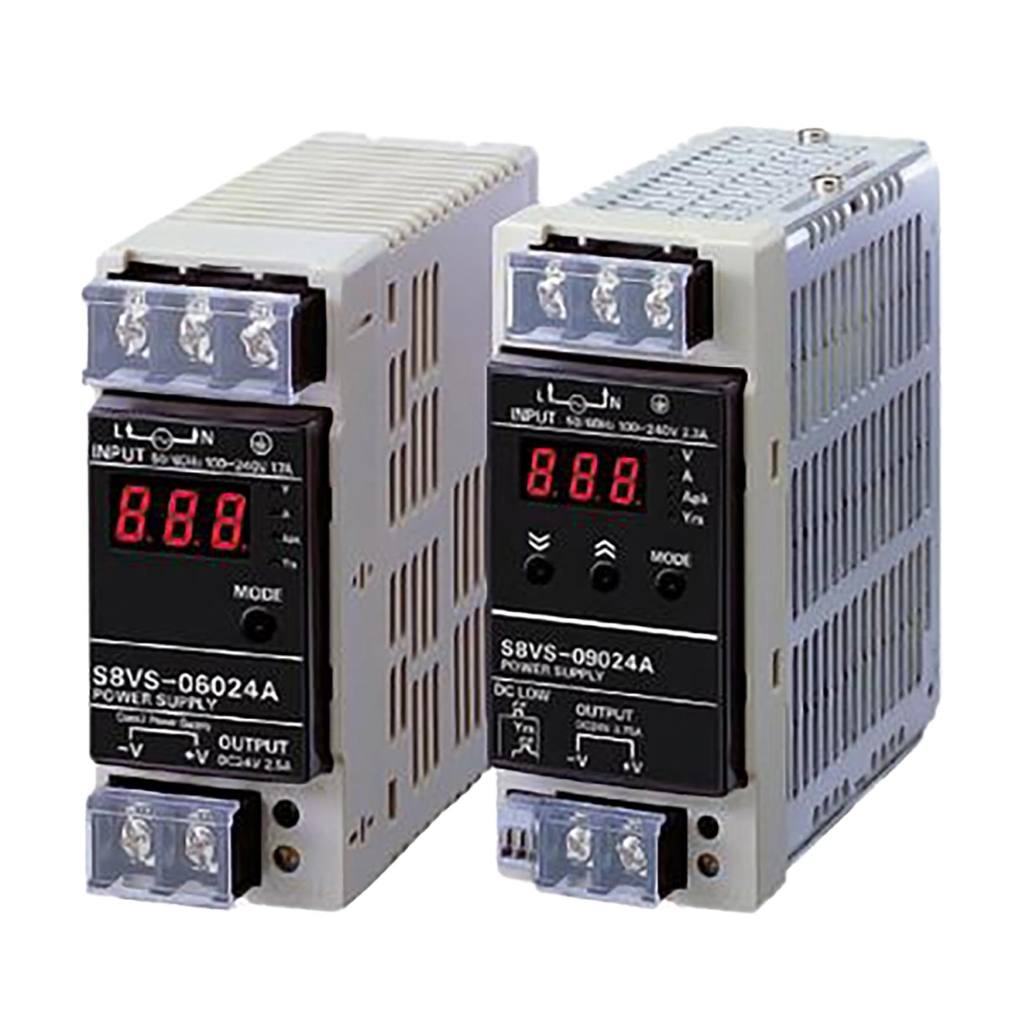

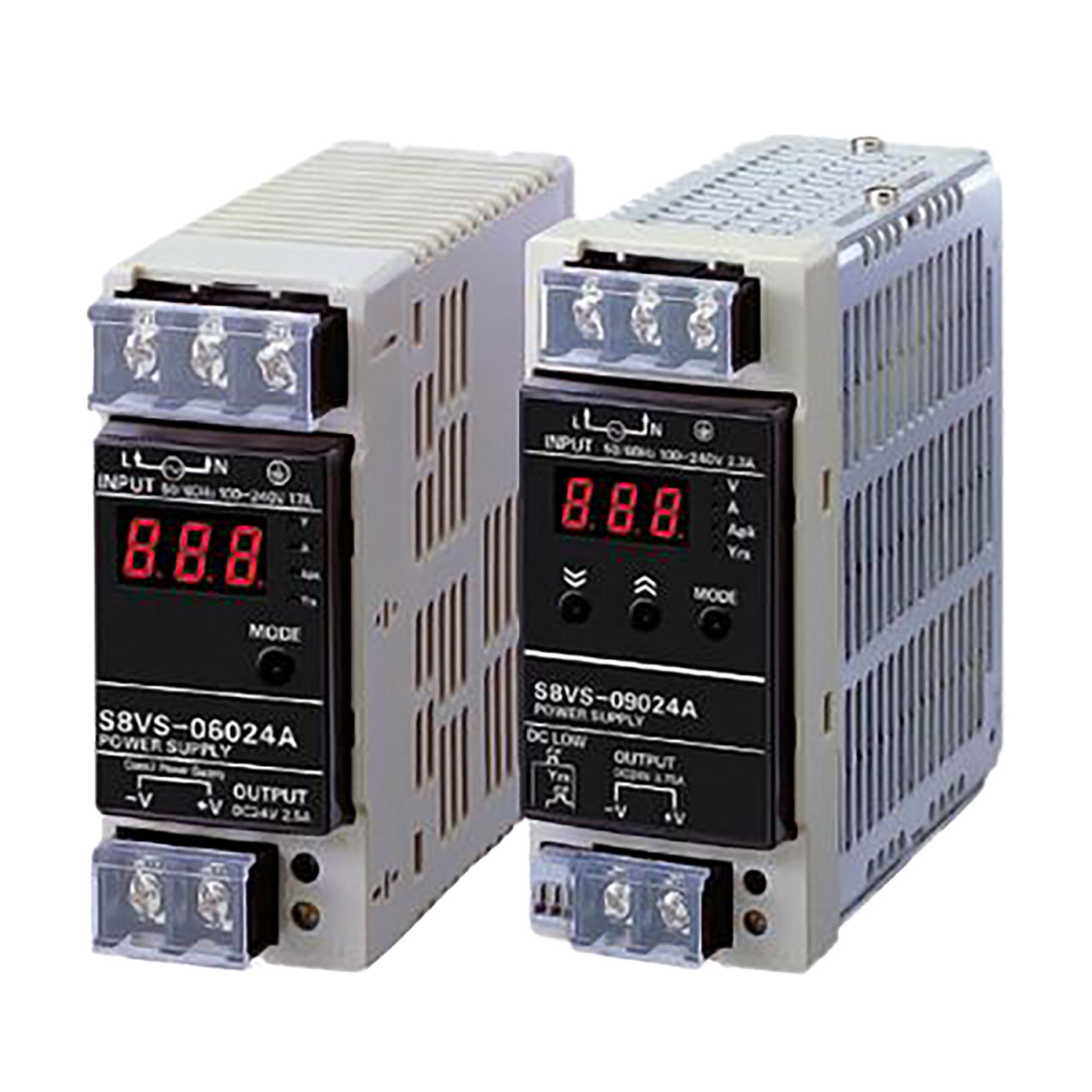

S8VS-09024BE — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor B, không alarm)

Giới thiệu

S8VS-09024BE là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W), tích hợp Monitor B (đếm tổng thời gian hoạt động) để theo dõi tuổi thọ sử dụng, phục vụ lập kế hoạch bảo trì. Ứng dụng chuẩn: cấp 24 V ổn định cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Biến thể BE của dòng 90 W không có ngõ ra alarm. Nếu cần xuất cảnh báo về PLC, chọn các mã B/BP (có alarm sinking/sourcing) hoặc dùng BES khi yêu cầu UL Class 2.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đáp ứng cụm điều khiển 24 V phổ biến.
• Monitor B — đếm tổng giờ chạy, hỗ trợ bảo trì theo tình trạng.
• Không có ngõ ra alarm ở biến thể BE; linh hoạt chọn B/BP nếu cần alarm.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW giúp chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng 24 V.
• OEM cần theo dõi giờ chạy nguồn để lập kế hoạch thay thế định kỳ.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                 OMRON S8VS-09024BE                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐             ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │             │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │             │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │             └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, HMI…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    │  Monitor B (giờ chạy)    │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Kiểm tra nhu cầu alarm: BE không có alarm; nếu cần đưa tín hiệu về PLC, chọn B/BP (NPN/PNP) hoặc biến thể có hậu tố S khi yêu cầu Class 2.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
