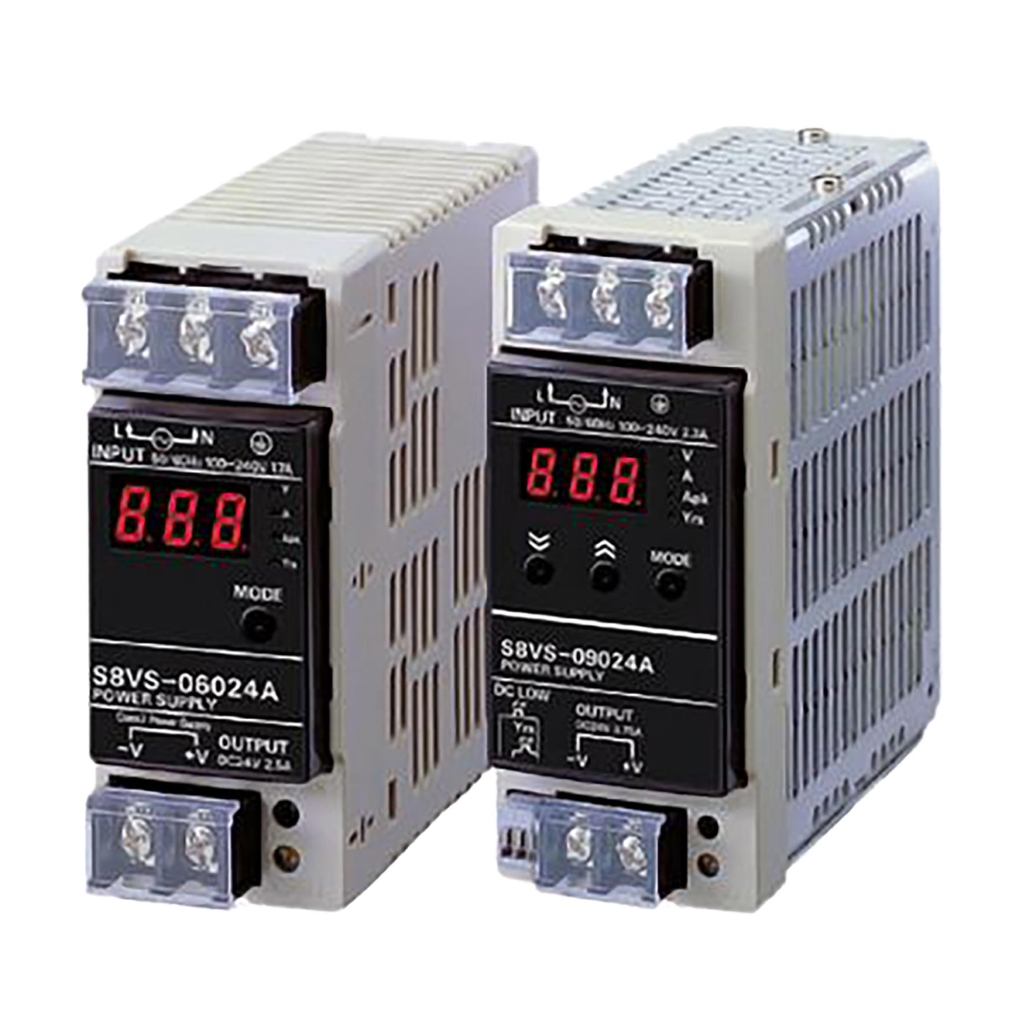

S8VS-09024BPS — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor B, Alarm PNP, UL Class 2)

Giới thiệu

S8VS-09024BPS là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W) tích hợp Monitor B (đếm tổng thời gian hoạt động) và ngõ ra alarm kiểu sourcing (PNP). Đạt UL Class 2, phù hợp cấp 24 V ổn định cho PLC, mô-đun I/O, rơ-le, manifold van điện từ, HMI, gateway/IIoT và các thiết bị sử dụng nguồn 24 VDC.

Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC. Trang bị V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Trong nhóm 90 W, hậu tố BP/BPS là alarm PNP — đấu vào DI sinking của PLC. Nếu hệ PLC dùng DI sourcing (PNP), chọn biến thể BS/BPS (alarm NPN). Biến thể BE/BES không có alarm output.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đáp ứng cụm điều khiển 24 V phổ biến.
• Monitor B — đếm tổng giờ chạy (Total Run Time) để lên kế hoạch bảo trì theo thời gian.
• Alarm PNP (sourcing) — đưa cảnh báo trực tiếp về DI sinking của PLC.
• UL Class 2 — thuận lợi chứng nhận hệ thống và kéo dây ngoài hiện trường.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, cụm van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng 24 V.
• Hệ thống cần theo dõi tổng giờ chạy và xuất alarm về PLC.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                 OMRON S8VS-09024BPS                         PLC / Tải 24V DC
┌────────────────────┐               ┌───────────────────────────┐              ┌───────────────────────────────┐
│  L  ───────────────┼──────────▶    │  L      [~]              │              │  DI (NPN, sinking) ◀── ALM   │
│  N  ───────────────┼──────────▶    │  N      [~]              │              │  COM PLC (0V) ────────┐      │
│  PE ───────────────┼──────────▶    │  PE     [⏚]              │              │                        │      │
└────────────────────┘               │                           │              │   24V ────────────▶ COM     │
                                     │  +V  ──┐                  │              └───────────────────────────────┘
                                     │  −V  ──┴──────────────▶   └──────────────▶  Tải 24V (PLC, I/O, van…)
                                     │  V.ADJ  (tinh chỉnh)     │
                                     │  LED: DC ON / DC LOW     │
                                     │  Monitor B (giờ chạy)    │
                                     │  ALM (PNP), COM          │
                                     └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Kiểu DI PLC: DI sinking (NPN) phù hợp với ALM PNP của mã BP/BPS; DI sourcing (PNP) dùng BS/BSS.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
