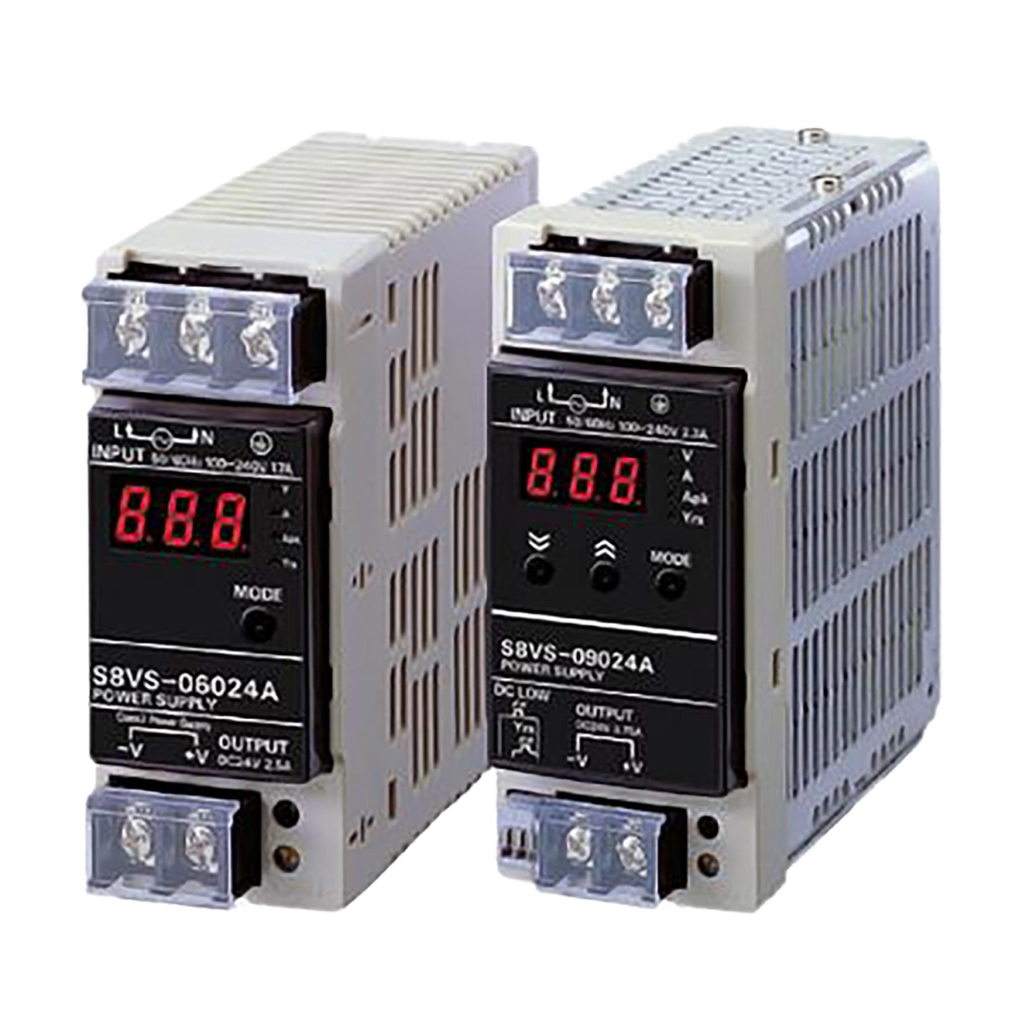

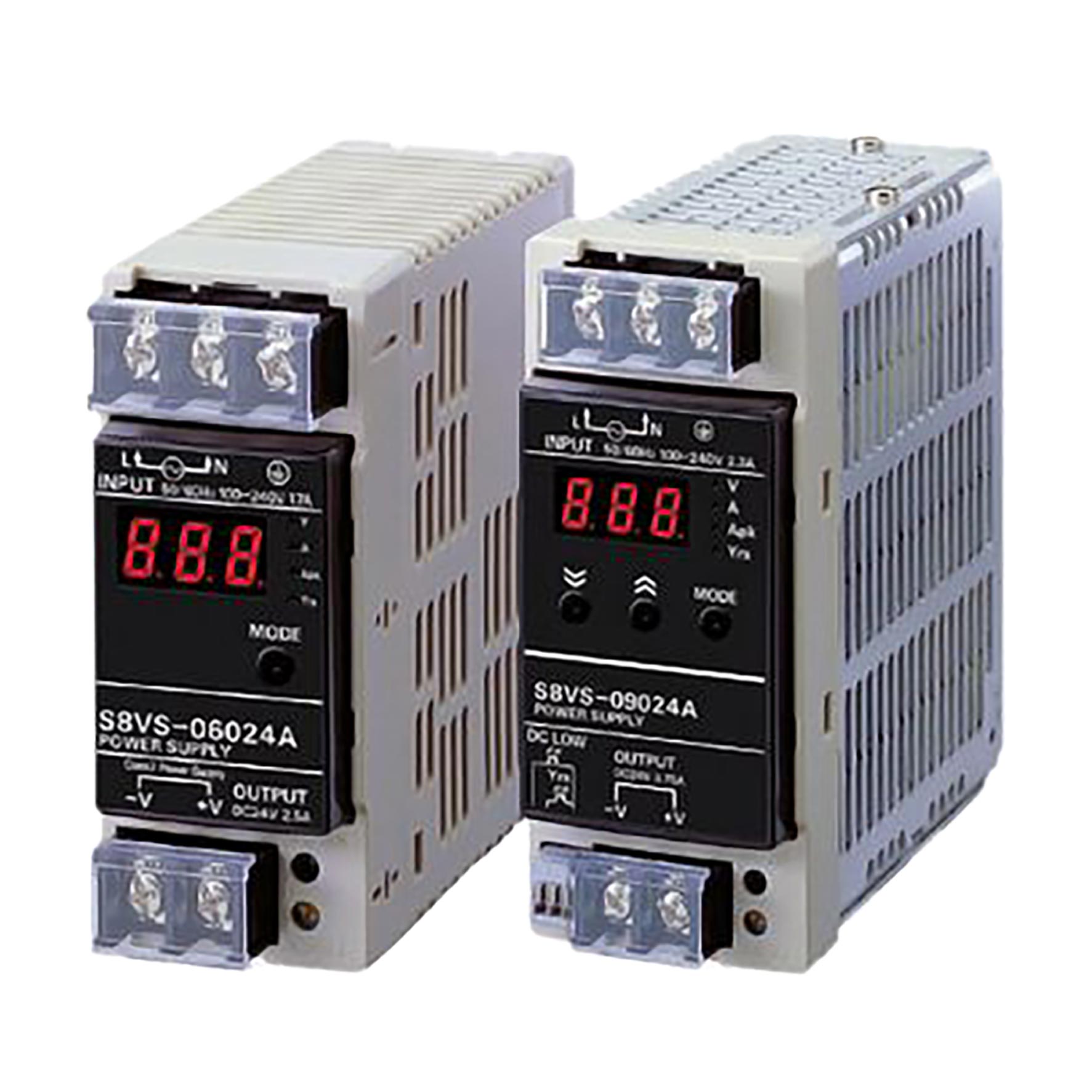

S8VS-09024BES — Bộ nguồn công nghiệp OMRON 24VDC/3.8A (90W, Monitor B, UL Class 2, không alarm)

Giới thiệu

S8VS-09024BES là bộ nguồn chuyển mạch ngõ ra 24 VDC / 3,8 A (90 W) dành cho tủ điều khiển cần 24 V ổn định và độ tin cậy cao. Ứng dụng điển hình: PLC, mô-đun I/O, rơ-le, van điện từ, HMI, gateway/IIoT và các thiết bị sử dụng nguồn 24 VDC.

Thiết kế hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC, đạt UL Class 2. Trang bị núm V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc biến thể BE của dòng 90 W, model này không có ngõ ra alarm (hậu tố S cho biết đạt chuẩn UL Class 2). Nếu cần xuất cảnh báo về PLC, hãy chọn B/BP (sinking/sourcing) hoặc các biến thể A/AP với chức năng dự báo bảo trì.

Điểm nổi bật

• 24 VDC / 3,8 A (90 W) — đáp ứng cụm điều khiển 24 V phổ biến.
• Monitor B — đếm tổng thời gian hoạt động, hỗ trợ lập kế hoạch bảo trì thay thế.
• UL Class 2 (hậu tố S) — thuận lợi chứng nhận hệ thống và kéo dây ngoài hiện trường.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW giúp chẩn đoán nhanh.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.
• Không có ngõ ra alarm ở biến thể BE; cân nhắc B/BP nếu cần đưa tín hiệu về PLC.

Ứng dụng điển hình

• Cấp 24 VDC cho PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến, HMI.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng 24 V.
• OEM cần nguồn 24 V đạt Class 2 và theo dõi tổng giờ chạy để lên kế hoạch bảo trì.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                 OMRON S8VS-09024BES                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │              │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, HMI…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    │  Monitor B (giờ chạy)    │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Kiểm tra nhu cầu alarm: BE/BES không có alarm; nếu cần đưa tín hiệu về PLC, chọn B/BP (NPN/PNP) hoặc các biến thể A/AP.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
