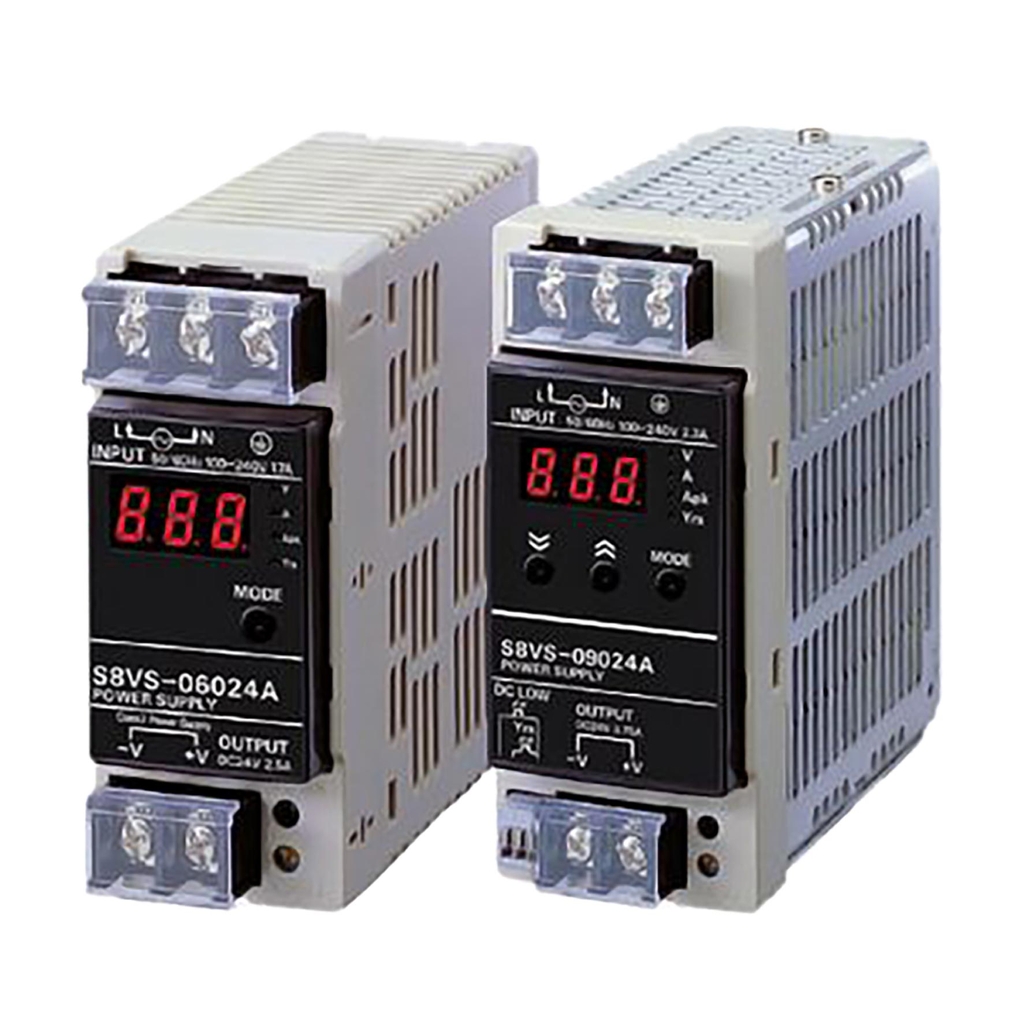

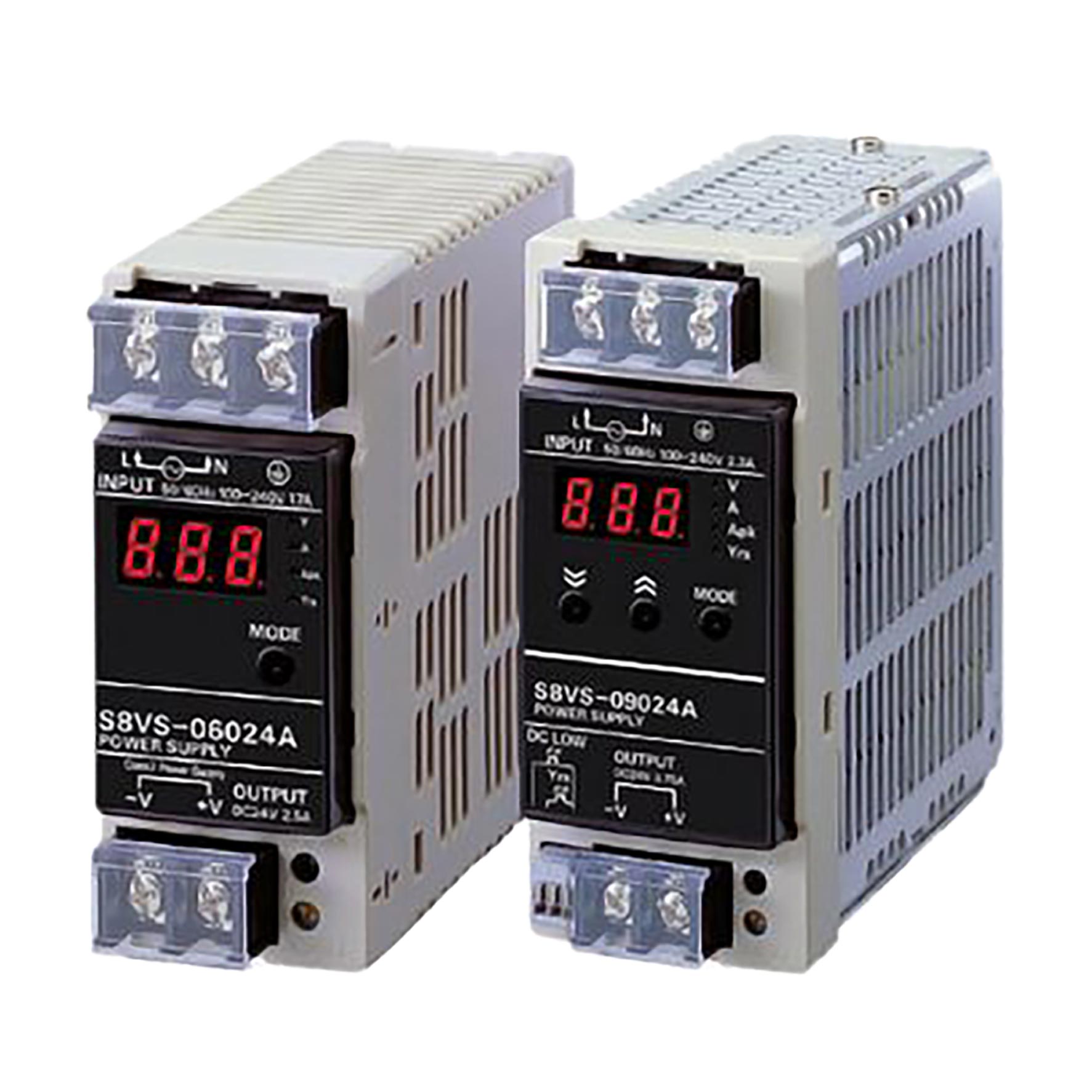

S8VS-06024A — Bộ nguồn công nghiệp OMRON 24VDC/2.5A (60W, Monitor A, UL Class 2)

Giới thiệu

S8VS-06024A là bộ nguồn chuyển mạch ngõ ra 24 VDC / 2,5 A (60 W), tích hợp Monitor A (dự báo bảo trì) giúp theo dõi tình trạng nguồn và chủ động thay thế trước khi suy giảm. Dùng để cấp nguồn 24 V ổn định, nhiễu thấp cho PLC, mô-đun I/O, rơ-le, van điện từ, gateway/IIoT, HMI và các thiết bị sử dụng nguồn 24 VDC.

Nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC, đạt UL Class 2. Có núm V.ADJ để tinh chỉnh điện áp; đèn DC ON (xanh) / DC LOW (đỏ) và chỉ thị Monitor A hỗ trợ chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc series S8VS nhóm 60 W, biến thể -06024A không có ngõ ra alarm (chỉ hiển thị dự báo), vẫn giữ ưu tiên độ bền, bảo trì thấp và lắp đặt nhanh trong tủ OEM.

Điểm nổi bật

• 24 VDC / 2,5 A (60 W) — phù hợp hầu hết tải 24 V công suất nhỏ–trung bình.
• Monitor A (dự báo bảo trì) — hiển thị tình trạng lão hóa linh kiện giúp planned maintenance, giảm dừng máy.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• UL Class 2 — thuận lợi chứng nhận hệ thống và kéo dây ngoài hiện trường.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ bảo trì hiện trường.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.

Ứng dụng điển hình

• PLC/RTU, mô-đun I/O, rơ-le, van điện từ, cảm biến 24 VDC.
• Gateway/IIoT, bộ chuyển đổi tín hiệu/fieldbus, thiết bị nhúng.
• OEM/retrofit cần theo dõi sức khỏe nguồn để chủ động bảo trì.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-06024A                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  PLC, I/O, van 24V, module…
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    │  Monitor A (dự báo BH)   │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp & kiểm tra: sau khi xoay V.ADJ, đo xác nhận setpoint; theo dõi chỉ thị Monitor A để lên kế hoạch bảo trì.
