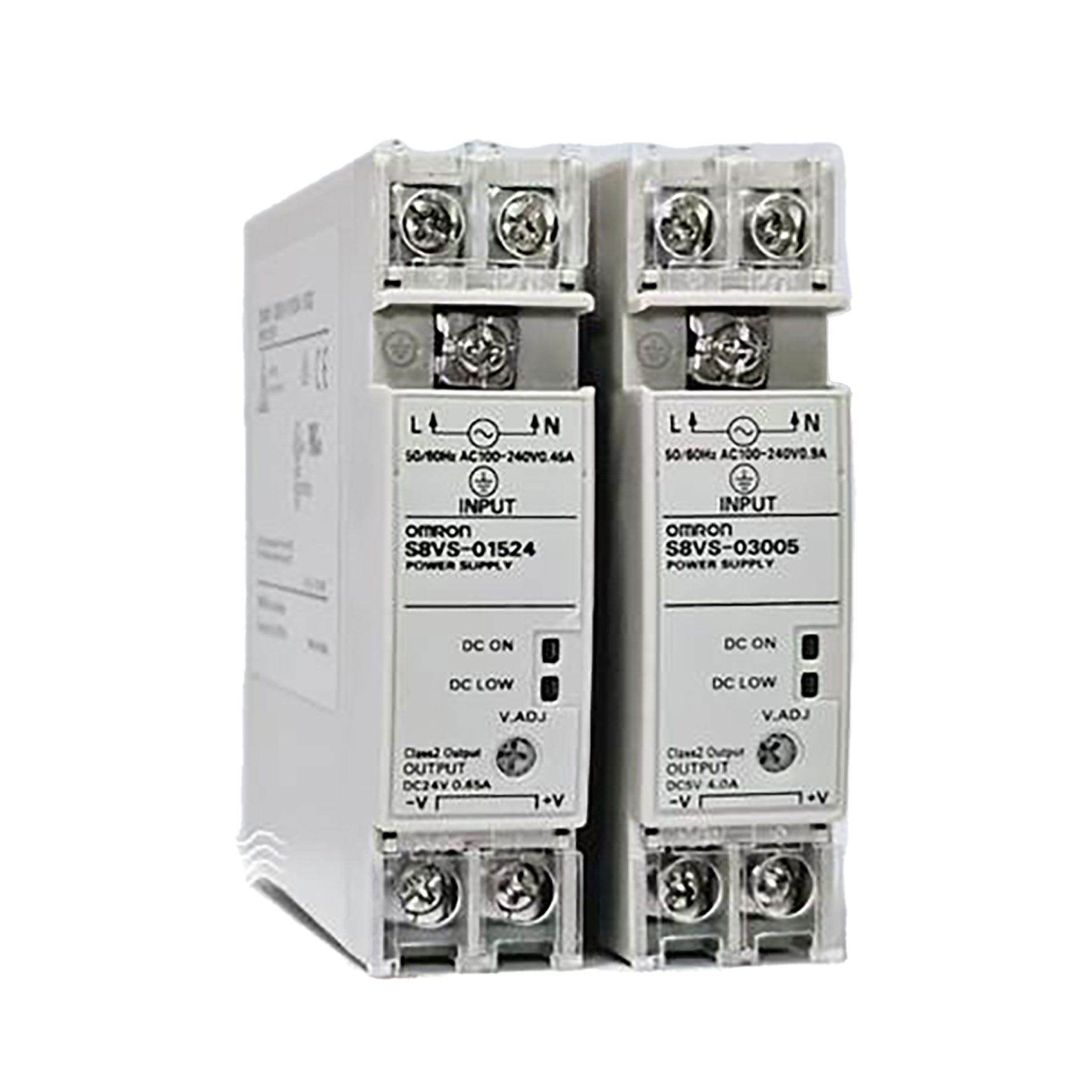

S8VS-01512 — Bộ nguồn công nghiệp 12VDC/1.3A (15W, UL Class 2)

Giới thiệu

S8VS-01512 là bộ nguồn chuyển mạch ngõ ra 12 VDC / 1,3 A, công suất danh định 15 W. Cấp 12 V ổn định và sạch nhiễu cho cảm biến, mô-đun giao tiếp, thiết bị nhúng và các mạch điều khiển 12 VDC.

Hỗ trợ nguồn vào 100–240 VAC (cho phép 85–264 VAC) hoặc 80–370 VDC, đạt UL Class 2. Có núm V.ADJ để tinh chỉnh điện áp, đèn DC ON (xanh) / DC LOW (đỏ) để chẩn đoán nhanh. Vỏ IP20, làm mát đối lưu tự nhiên, lắp DIN rail gọn gàng.

Thuộc series S8VS, thiết kế tập trung cho độ tin cậy và bảo trì thấp: bảo vệ quá dòng/ngắn mạch, giám sát quá áp, tuổi thọ danh định cao. Phù hợp chuẩn hóa 12 VDC trong tủ OEM và các dự án retrofit không gian hẹp.

Điểm nổi bật

• 12 VDC / 1,3 A (15 W) — đáp ứng đa số tải 12 V công suất nhỏ.
• Universal input 100–240 VAC (85–264 VAC) hoặc 80–370 VDC; 50/60 Hz.
• UL Class 2 — dễ chứng nhận hệ thống, an toàn khi kéo dây ra field.
• V.ADJ tinh chỉnh điện áp; LED DC ON/DC LOW hỗ trợ bảo trì.
• Lắp DIN rail, IP20, đối lưu tự nhiên — không quạt, ít bảo trì.
• Độ tin cậy cao, tuổi thọ danh định dài (theo catalog S8VS).

Ứng dụng điển hình

• Cấp 12 VDC cho cảm biến, mô-đun truyền thông/IIoT, bộ chuyển đổi tín hiệu.
• Thiết bị nhúng, mạch điều khiển 12 V, cơ cấu chấp hành nhỏ.
• Tủ điều khiển máy nhỏ, bổ sung đường 12 V cho PLC/I-O.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC 100–240VAC                OMRON S8VS-01512                         Tải 12V DC
┌────────────────────┐              ┌───────────────────────────┐            ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L      [~]              │            │   +V   (12V+)   │
│  N  ───────────────┼──────────▶   │  N      [~]              │            │   −V   (0V)     │
│  PE ───────────────┼──────────▶   │  PE     [⏚]              │            └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴──────────────▶   └──────────────▶  Thiết bị 12V (cảm biến, module…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    │  LED: DC ON / DC LOW     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Tiếp địa bắt buộc: nối PE đúng chuẩn để an toàn và tăng miễn nhiễm EMC.
• Thông gió & derating: giữ khe hở hai bên; tuân thủ đường cong derating theo catalog.
• Dây dẫn/CB: chọn tiết diện dây và MCB/cầu chì phù hợp; siết đúng lực theo hướng dẫn.
• Song song: không hỗ trợ. Nếu cần dự phòng, dùng diode ORing.
• Nối tiếp: chỉ thực hiện khi được khuyến nghị và có bảo vệ diode; kiểm soát điện áp tổng.
• Chỉnh áp: sau khi xoay V.ADJ, đo xác nhận setpoint; không vượt giới hạn tải.
