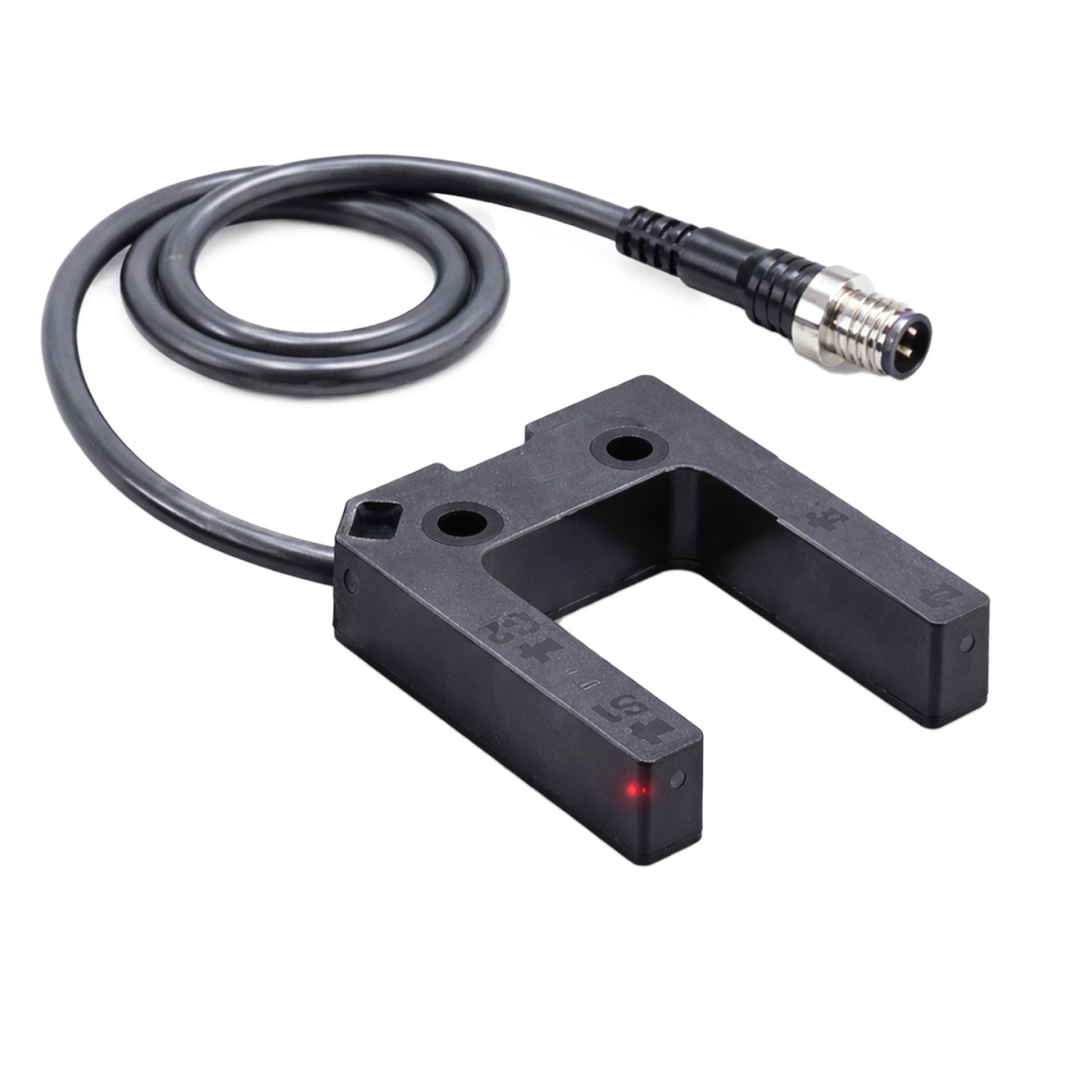

E3Z-G62-M3J là cảm biến quang khe E3Z-G của OMRON, dùng ngõ ra NPN open collector và cấu hình 2 trục quang. Model này phù hợp cho các bài toán phát hiện chi tiết đi qua khe một cách gọn và dễ căn chỉnh.
Phiên bản 2 trục quang phù hợp hơn khi cần theo dõi hai điểm phát hiện trong cùng một cảm biến, giúp gom gọn vị trí lắp và giảm số lượng sensor trên máy.
Cảm biến dùng nguồn sáng LED hồng ngoại 940 nm, nhận vật chuẩn tối thiểu 1.5 mm và có thời gian đáp ứng 1 ms max., phù hợp cho dây chuyền cần phản hồi nhanh.
Model này dùng nguồn 12 đến 24 VDC, dòng tiêu thụ 40 mA max., tải ngõ ra tối đa 100 mA và cho phép chọn Light-ON hoặc Dark-ON ngay trên cảm biến.
Bản M3J dùng đầu nối M8 4 pin với dây đuôi 0.3 m, thuận tiện thay nhanh cảm biến khi bảo trì. Lưu ý đầu nối không đi kèm theo cảm biến, cần đặt riêng dòng XS3F phù hợp.
Thân cảm biến đạt IP64, có đèn hoạt động màu cam và hỗ trợ bảo vệ ngược cực nguồn, ngắn mạch ngõ ra cùng chống nhiễu lẫn nhau trong vận hành thực tế.
Thông số kỹ thuật
| Series | OMRON E3Z-G – Cảm biến quang khe tích hợp bộ khuếch đại |
|---|---|
| Model | E3Z-G62-M3J |
| Kiểu cảm biến | Cảm biến quang khe (Grooved type) |
| Số trục quang | 2 trục quang |
| Kiểu ngõ ra | NPN open collector |
| Kiểu kết nối | Connector M8 4 pin, dây đuôi 0.3 m |
| Khoảng cách phát hiện | 25 mm |
| Vật chuẩn | Vật cản đục, đường kính tối thiểu 1.5 mm |
| Nguồn sáng | LED hồng ngoại 940 nm |
| Nguồn cấp | 12 đến 24 VDC ±10%, ripple (p-p) 10% max. |
| Dòng tiêu thụ | 40 mA max. |
| Thông số tải ngõ ra | 26.4 VDC max.; 100 mA max.; điện áp dư 1 V max. |
| Chế độ hoạt động | Light-ON / Dark-ON selectable |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, bảo vệ ngắn mạch ngõ ra, mutual interference prevention |
| Thời gian đáp ứng | Operate hoặc reset: 1 ms max. |
| Ánh sáng môi trường cho phép | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max. |
| Nhiệt độ môi trường | Làm việc -25 đến 55°C; lưu trữ -40 đến 70°C |
| Độ ẩm môi trường | Làm việc 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC giữa dây dẫn và vỏ |
| Độ bền điện môi | 1,000 VAC, 50/60 Hz trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục X/Y/Z |
| Độ bền sốc | 500 m/s², 3 lần theo mỗi trục X/Y/Z |
| Cấp bảo vệ | IP64 (IEC 60529) |
| Chỉ thị | Đèn hoạt động màu cam |
| Vật liệu vỏ | ABS |
| Khối lượng đóng gói | Xấp xỉ 30 g |
| Sơ đồ chân | Pin 1 nâu = +V, pin 3 xanh dương = 0V, pin 4 đen = S1, pin 2 trắng = S2 |
| Ghi chú đầu nối | Không kèm connector; cần đặt riêng đầu nối XS3F phù hợp |
| Phụ kiện liên quan | Bracket bảo vệ E39-L149 |
Lưu ý lắp đặt & an toàn
- Không dùng cảm biến này cho mục đích bảo vệ an toàn con người hoặc chức năng safety.
- Cảm biến quang khe hoạt động tốt khi vật thể đi qua đúng vùng khe 25 mm. Khi lắp đặt, nên kiểm tra hướng đi của vật và độ ổn định cơ khí tại vị trí gắn.
- Nên thử trực tiếp với chi tiết thật trước khi chốt thiết kế, nhất là khi vật có kích thước rất nhỏ hoặc đi với tốc độ cao.
- Với bản 2 trục quang, cần đấu đúng hai tín hiệu S1 và S2 về PLC hoặc bộ điều khiển để tránh nhầm kênh khi chạy máy.
- Bản M3J không đi kèm đầu nối. Cần chọn đúng connector XS3F và kiểm tra kỹ sơ đồ chân trước khi cấp nguồn.
- Với ngõ ra NPN, tải thường được mắc về phía nguồn dương. Cần kiểm tra lại kiểu input của PLC trước khi thay thế tại hiện trường.
