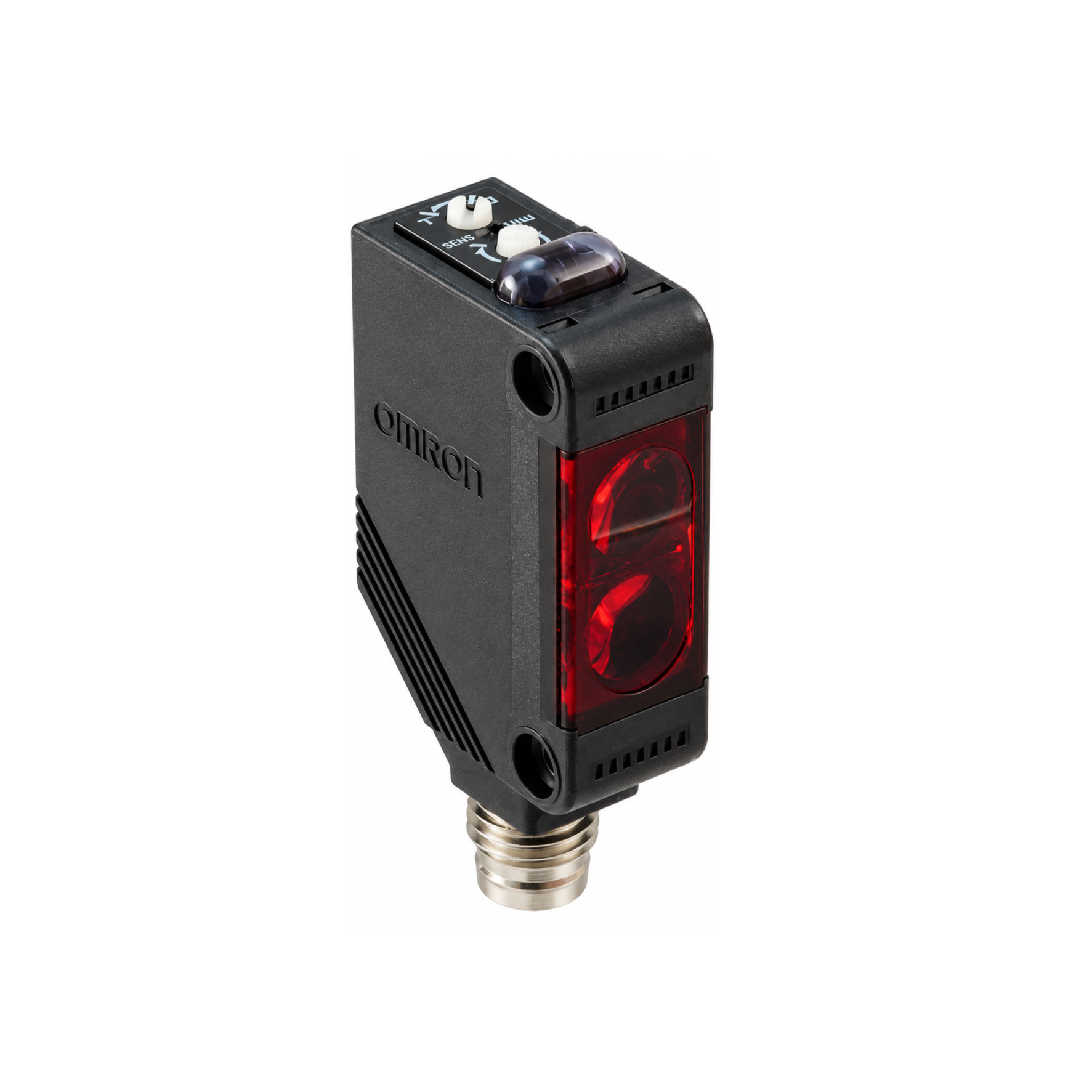

E3ZG-D86-S là cảm biến quang phản xạ khuếch tán OMRON E3ZG cho khoảng cách 5–100 mm, ngõ ra PNP và đầu nối M8 tiêu chuẩn. Phát hiện vật thể ở cự ly ngắn nhờ ánh sáng phản xạ trở lại từ chính bề mặt vật, không cần gương.
Bản phản xạ khuếch tán tầm gần PNP với kết nối M8, có thể thay cáp kết nối riêng.
Ứng dụng điển hình
- Kiểm tra có hoặc không có linh kiện tại các vị trí gần trong cơ cấu lắp ráp.
- Nhận biết hộp hoặc khay nhỏ tại điểm chặn trên băng tải.
- Phát hiện sản phẩm trong vùng làm việc hẹp, ưu tiên không dùng gương phản xạ.
- Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu PNP.
Thông số kỹ thuật
| Model | E3ZG-D86-S |
|---|---|
| Phương pháp phát hiện | Phản xạ khuếch tán, vùng phát hiện rộng |
| Khoảng cách phát hiện | 5 đến 100 mm (kiểu góc nhìn rộng; mốc 100 mm với giấy trắng 100 × 100 mm) |
| Nguồn sáng | LED hồng ngoại, 860 nm |
| Loại ngõ ra | PNP collector hở |
| Vật thể hoặc mẫu thử tiêu chuẩn | Giấy trắng 100 × 100 mm để xác định tầm 100 mm |
| Độ sai khác hành trình | Tối đa 20% khoảng cách đã cài đặt |
| Nguồn cấp | 12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA |
| Thời gian đáp ứng | Tác động hoặc nhả: tối đa 1 ms |
| Chế độ hoạt động | Có thể chọn Light-ON hoặc Dark-ON |
| Điều chỉnh độ nhạy | Biến trở chỉnh một vòng |
| Cấp bảo vệ | IEC IP65 |
| Vật liệu vỏ | Nhựa PBT |
| Cách kết nối | Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng) |
| Nhiệt độ làm việc | −30 đến 55°C (không đóng băng, không ngưng tụ) |
| Đèn chỉ thị | Đèn hoạt động màu cam và đèn ổn định màu xanh |
| Bảo vệ mạch | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau |
Lưu ý lắp đặt và an toàn
- Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
- Ngõ ra là PNP: kiểm tra sự tương thích với đầu vào PLC; không thay trực tiếp cho cảm biến NPN nếu chưa kiểm tra mạch.
- Khoảng cách 100 mm là giá trị với giấy trắng 100 × 100 mm; vật tối màu hoặc bề mặt ít phản xạ có thể làm giảm khoảng cách phát hiện.
- Điều chỉnh độ nhạy trực tiếp với mẫu sản phẩm và nền thực tế để tránh nhận nhầm nền phía sau.
- Giữ sạch mặt thấu kính, tránh để bụi bẩn che vùng quang học khi hoạt động.
- Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
- Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m; dùng cáp M8 loại PUR phù hợp nếu làm việc dưới −25°C.
Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
