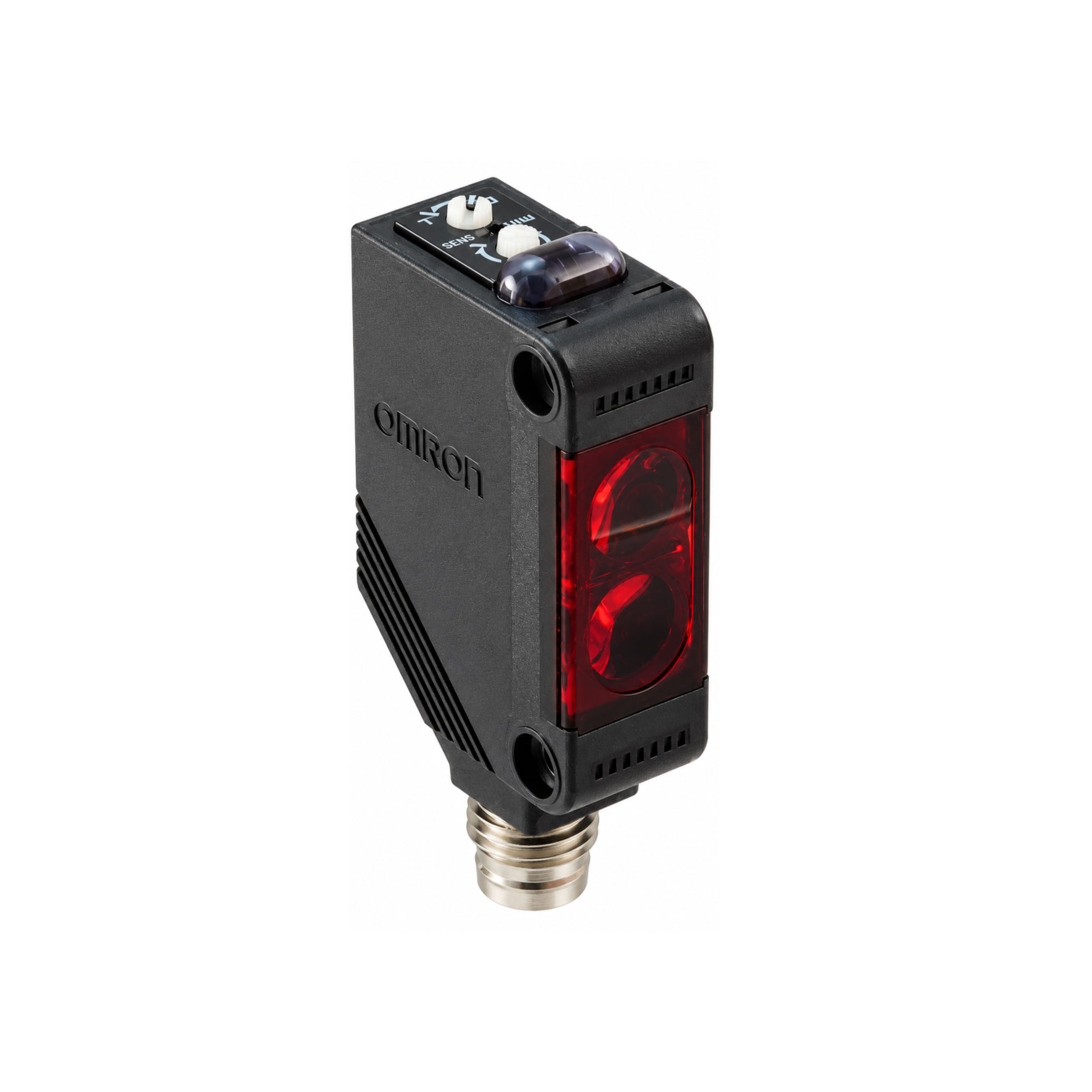

E3ZG-D87-S là cảm biến quang phản xạ khuếch tán OMRON E3ZG, ngõ ra PNP, đầu nối M8 tiêu chuẩn và tầm phát hiện tham chiếu 1 m. Nhận ánh sáng phản xạ từ bề mặt vật thể để phát hiện ở khoảng cách xa hơn nhóm phản xạ khuếch tán 100 mm.
Model phản xạ khuếch tán 1 m ngõ ra PNP và đầu nối M8, thích hợp máy cần rút cắm dây nhanh.
Ứng dụng điển hình
- Phát hiện thùng hoặc bao bì ở vị trí máy có khoảng lùi lắp cảm biến lớn.
- Theo dõi có hoặc không có sản phẩm trên băng tải khi không bố trí gương đối diện.
- Kiểm tra vật đi qua trong khu vực cần cảm biến phản xạ khuếch tán tầm xa.
- Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu PNP.
Thông số kỹ thuật
| Model | E3ZG-D87-S |
|---|---|
| Phương pháp phát hiện | Phản xạ khuếch tán, khoảng cách xa |
| Khoảng cách phát hiện | 1 m (với giấy trắng 300 × 300 mm) |
| Nguồn sáng | LED hồng ngoại, 860 nm |
| Loại ngõ ra | PNP collector hở |
| Vật thể hoặc mẫu thử tiêu chuẩn | Giấy trắng 300 × 300 mm để xác định tầm 1 m |
| Độ sai khác hành trình | Tối đa 20% khoảng cách đã cài đặt |
| Nguồn cấp | 12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA |
| Thời gian đáp ứng | Tác động hoặc nhả: tối đa 1 ms |
| Chế độ hoạt động | Có thể chọn Light-ON hoặc Dark-ON |
| Điều chỉnh độ nhạy | Biến trở chỉnh một vòng |
| Cấp bảo vệ | IEC IP65 |
| Vật liệu vỏ | Nhựa PBT |
| Cách kết nối | Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng) |
| Nhiệt độ làm việc | −30 đến 55°C (không đóng băng, không ngưng tụ) |
| Đèn chỉ thị | Đèn hoạt động màu cam và đèn ổn định màu xanh |
| Bảo vệ mạch | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau |
Lưu ý lắp đặt và an toàn
- Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
- Ngõ ra là PNP: kiểm tra sự tương thích với đầu vào PLC; không thay trực tiếp cho cảm biến NPN nếu chưa kiểm tra mạch.
- Tầm phát hiện 1 m được OMRON xác định với giấy trắng 300 × 300 mm, không phải khoảng cách bảo đảm cho mọi vật liệu.
- Kiểm tra hiện tượng phản xạ từ nền phía sau hoặc bề mặt bóng; điều chỉnh độ nhạy phù hợp khoảng cách thực.
- Đối với vật thể tối màu, trong mờ hoặc có hình dạng bất thường, nên thử thực tế trước khi cố định điểm lắp.
- Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
- Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m; dùng cáp M8 loại PUR phù hợp nếu làm việc dưới −25°C.
Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
