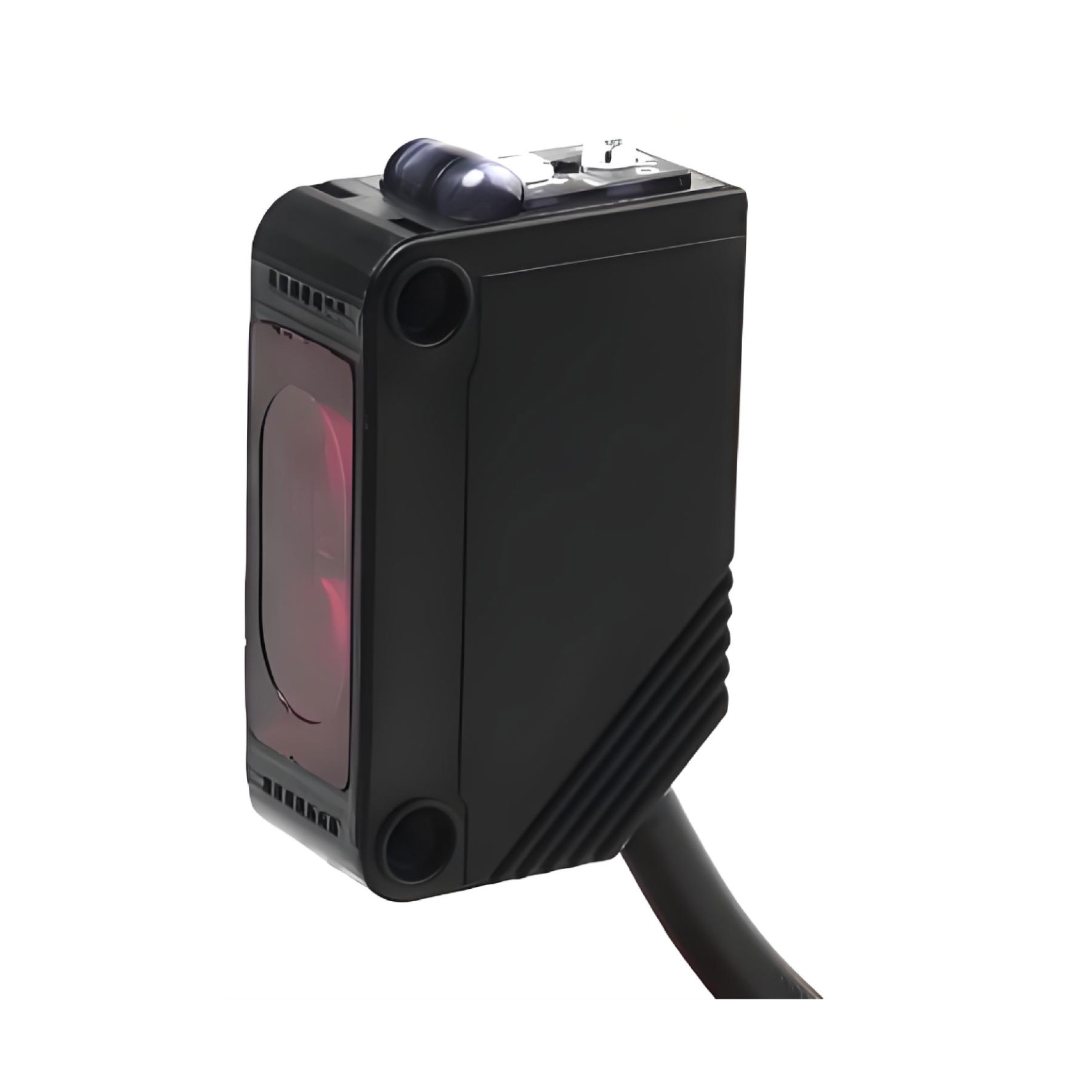

E3ZG-D81-S 2M là cảm biến quang phản xạ khuếch tán OMRON E3ZG cho khoảng cách 5–100 mm, ngõ ra PNP và cáp liền dài 2 m. Phát hiện vật thể ở cự ly ngắn nhờ ánh sáng phản xạ trở lại từ chính bề mặt vật, không cần gương.
Model phản xạ khuếch tán vùng gần với ngõ ra PNP và cáp 2 m, không cần bộ thu riêng hay gương.
Ứng dụng điển hình
- Kiểm tra có hoặc không có linh kiện tại các vị trí gần trong cơ cấu lắp ráp.
- Nhận biết hộp hoặc khay nhỏ tại điểm chặn trên băng tải.
- Phát hiện sản phẩm trong vùng làm việc hẹp, ưu tiên không dùng gương phản xạ.
- Kết nối về tủ điều khiển có đầu vào PNP thông qua cáp liền 2 m.
Thông số kỹ thuật
| Model | E3ZG-D81-S 2M |
|---|---|
| Phương pháp phát hiện | Phản xạ khuếch tán, vùng phát hiện rộng |
| Khoảng cách phát hiện | 5 đến 100 mm (kiểu góc nhìn rộng; mốc 100 mm với giấy trắng 100 × 100 mm) |
| Nguồn sáng | LED hồng ngoại, 860 nm |
| Loại ngõ ra | PNP collector hở |
| Vật thể hoặc mẫu thử tiêu chuẩn | Giấy trắng 100 × 100 mm để xác định tầm 100 mm |
| Độ sai khác hành trình | Tối đa 20% khoảng cách đã cài đặt |
| Nguồn cấp | 12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA |
| Thời gian đáp ứng | Tác động hoặc nhả: tối đa 1 ms |
| Chế độ hoạt động | Có thể chọn Light-ON hoặc Dark-ON |
| Điều chỉnh độ nhạy | Biến trở chỉnh một vòng |
| Cấp bảo vệ | IEC IP65 |
| Vật liệu vỏ | Nhựa PBT |
| Cách kết nối | Cáp liền 2 m |
| Nhiệt độ làm việc | −25 đến 55°C (không đóng băng, không ngưng tụ) |
| Đèn chỉ thị | Đèn hoạt động màu cam và đèn ổn định màu xanh |
| Bảo vệ mạch | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau |
Lưu ý lắp đặt và an toàn
- Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
- Ngõ ra là PNP: kiểm tra sự tương thích với đầu vào PLC; không thay trực tiếp cho cảm biến NPN nếu chưa kiểm tra mạch.
- Khoảng cách 100 mm là giá trị với giấy trắng 100 × 100 mm; vật tối màu hoặc bề mặt ít phản xạ có thể làm giảm khoảng cách phát hiện.
- Điều chỉnh độ nhạy trực tiếp với mẫu sản phẩm và nền thực tế để tránh nhận nhầm nền phía sau.
- Giữ sạch mặt thấu kính, tránh để bụi bẩn che vùng quang học khi hoạt động.
- Lắp cảm biến bằng vít M3, lực siết tối đa 0,53 N·m; cố định cáp để tránh kéo căng tại chân cảm biến.
Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
