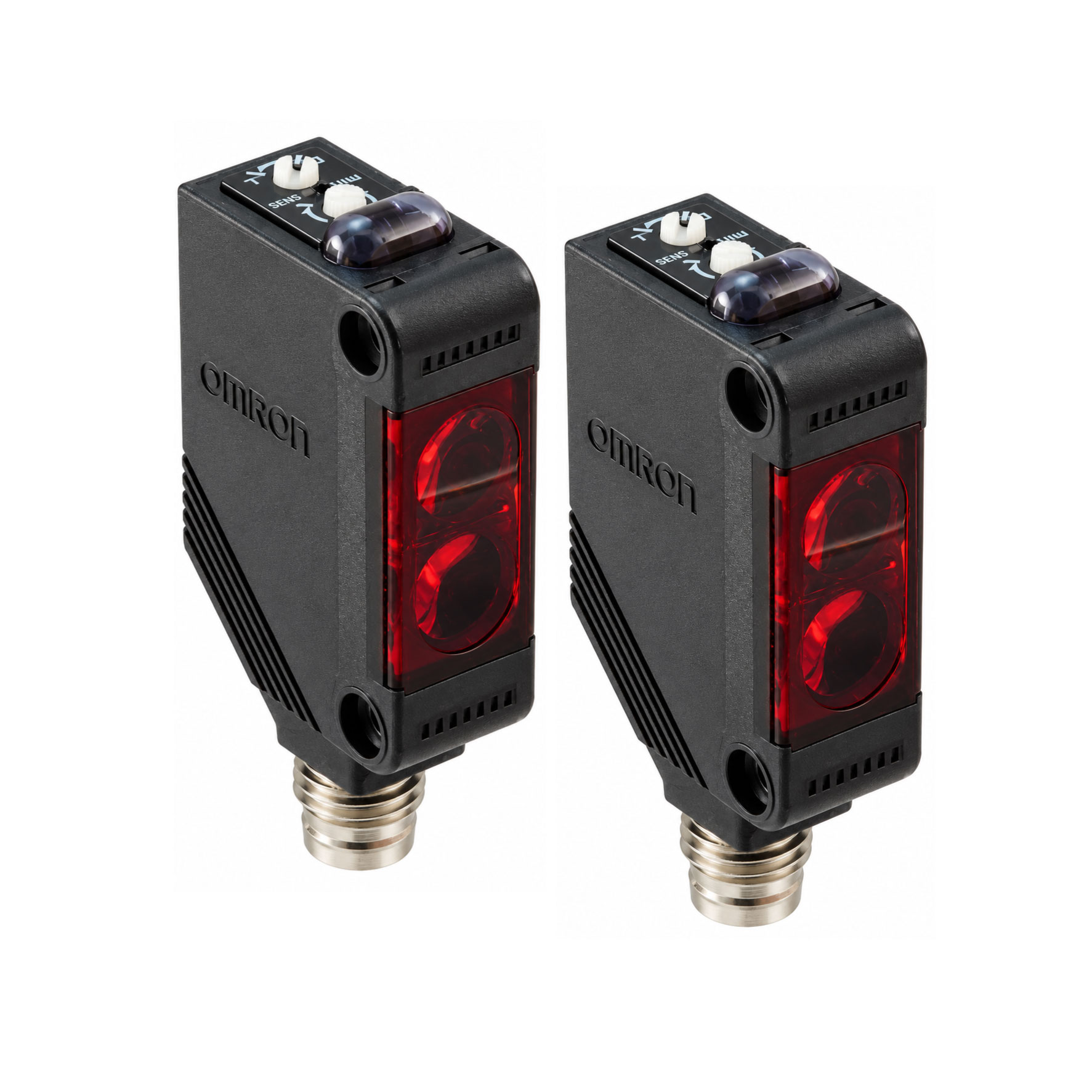

E3ZG-T66-S OMRON Cảm biến quang thu phát

E3ZG-T66-S là cảm biến quang thu phát thuộc dòng E3ZG của OMRON, có khoảng cách phát hiện 15 m, ngõ ra NPN và đầu nối M8 tiêu chuẩn. Nhận biết vật thể đi qua bằng cách kiểm tra tia sáng truyền từ bộ phát tới bộ thu.

Bản thu phát xa 15 m kết nối M8, dùng tín hiệu NPN và thuận tiện tháo thay phần dây khi bảo trì.

Ứng dụng điển hình

Đếm kiện hàng hoặc khay khi đi ngang đường tia trên băng tải.
Kiểm tra có hoặc không có vật thể ở vị trí hai đầu máy có thể đặt đối diện.
Phát hiện sản phẩm trên tuyến băng tải rộng hoặc cơ cấu máy có khoảng cách lắp đặt xa.
Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu NPN.

Thông số kỹ thuật

Model	E3ZG-T66-S
Phương pháp phát hiện	Thu phát độc lập (bộ phát và bộ thu đặt đối diện)
Khoảng cách phát hiện	15 m
Nguồn sáng	LED hồng ngoại, 870 nm
Loại ngõ ra	NPN collector hở
Vật thể hoặc mẫu thử tiêu chuẩn	Vật chắn sáng không trong suốt, đường kính từ 12 mm
Nguồn cấp	12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh)
Dòng tiêu thụ	Tối đa 35 mA (bộ phát ≤15 mA, bộ thu ≤20 mA)
Ngõ ra điều khiển	Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA
Thời gian đáp ứng	Tác động hoặc nhả: tối đa 1 ms
Chế độ hoạt động	Có thể chọn Light-ON hoặc Dark-ON
Điều chỉnh độ nhạy	Biến trở chỉnh một vòng
Cấp bảo vệ	IEC IP65
Vật liệu vỏ	Nhựa PBT
Cách kết nối	Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng)
Nhiệt độ làm việc	−40 đến 55°C (không đóng băng, không ngưng tụ)
Đèn chỉ thị	Bộ thu: hoạt động màu cam, ổn định màu xanh; bộ phát: báo nguồn màu cam
Bảo vệ mạch	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra và đảo cực ngõ ra

Lưu ý lắp đặt và an toàn

Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
Ngõ ra là NPN: kiểm tra đầu vào PLC, điện áp và cách đấu tải trước khi thay cảm biến PNP đang sử dụng.
Bộ phát và bộ thu cần đặt đối diện, chỉnh sao cho đèn báo ổn định trên bộ thu hoạt động bình thường.
Khoảng cách 15 m áp dụng cho hệ thu phát tương ứng; cần bảo đảm vật chắn đủ lớn và che được chùm tia.
Nếu cần phát hiện vật rất nhỏ bằng khe chắn quang phụ, phải tính lại khoảng cách vì khe chắn làm giảm tầm phát hiện.
Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m; dùng cáp M8 loại PUR phù hợp nếu làm việc dưới −25°C.

Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
