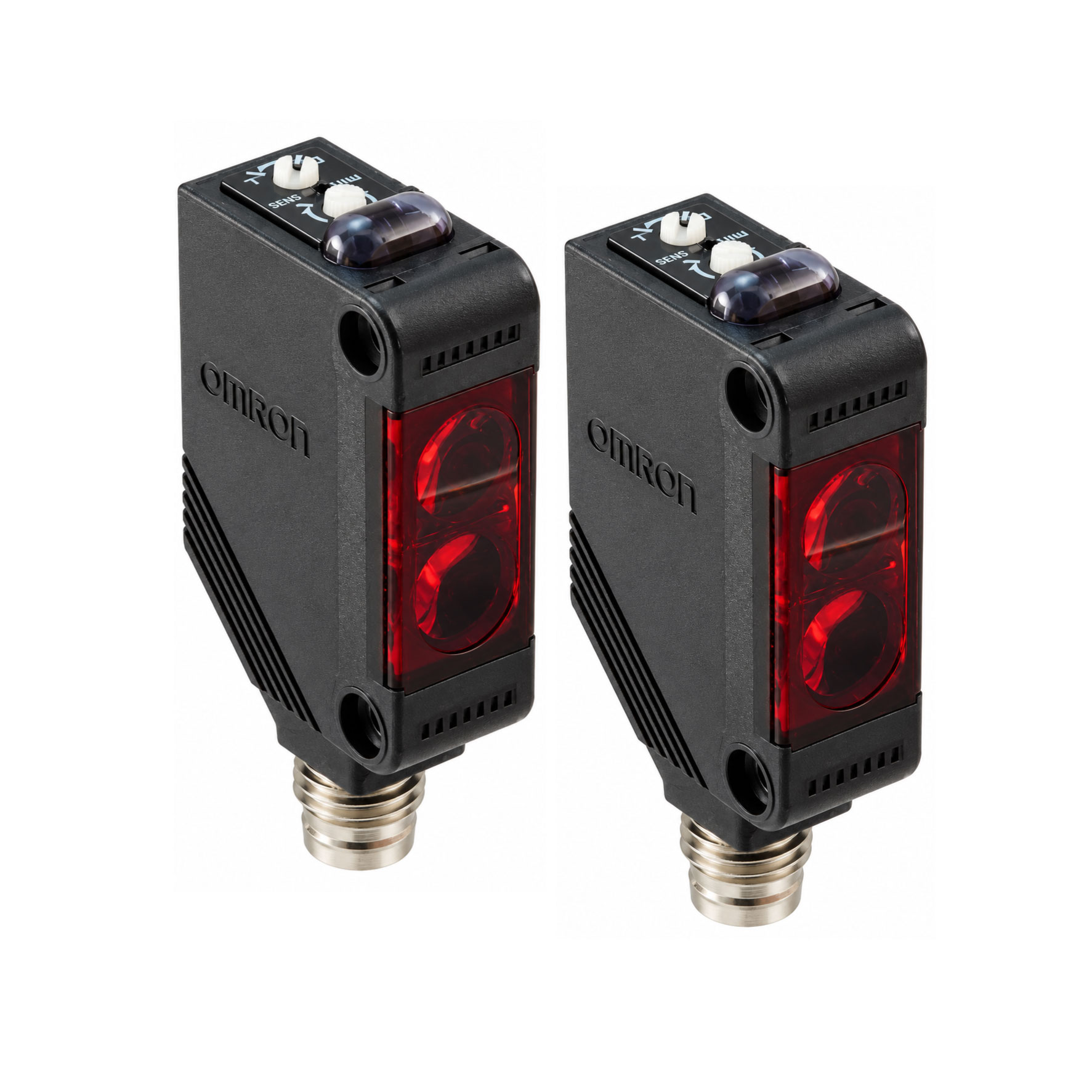

E3ZG-T86A-S OMRON Cảm biến quang thu phát

E3ZG-T86A-S là cảm biến quang thu phát thuộc dòng E3ZG của OMRON, có khoảng cách phát hiện 10 m, ngõ ra PNP và đầu nối M8 tiêu chuẩn. Sử dụng tia sáng đỏ để kiểm tra khi vật thể cắt ngang đường truyền quang giữa bộ phát và bộ thu.

Model dùng tia đỏ 10 m, tín hiệu PNP và đầu nối M8, thích hợp khi vị trí máy cần thay dây linh hoạt.

Ứng dụng điển hình

Phát hiện sản phẩm trên băng tải khi có thể bố trí bộ phát, bộ thu hai phía.
Kiểm tra vị trí đi qua của chai, hộp hoặc chi tiết trong máy đóng gói.
Đếm sản phẩm hoặc xác nhận vật cản trong phạm vi khoảng cách thu phát đến 10 m.
Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu PNP.

Thông số kỹ thuật

Model	E3ZG-T86A-S
Phương pháp phát hiện	Thu phát độc lập (bộ phát và bộ thu đặt đối diện)
Khoảng cách phát hiện	10 m
Nguồn sáng	LED đỏ, 660 nm
Loại ngõ ra	PNP collector hở
Vật thể hoặc mẫu thử tiêu chuẩn	Vật chắn sáng không trong suốt, đường kính từ 12 mm
Nguồn cấp	12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh)
Dòng tiêu thụ	Tối đa 35 mA (bộ phát ≤15 mA, bộ thu ≤20 mA)
Ngõ ra điều khiển	Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA
Thời gian đáp ứng	Tác động hoặc nhả: tối đa 1 ms
Chế độ hoạt động	Có thể chọn Light-ON hoặc Dark-ON
Điều chỉnh độ nhạy	Biến trở chỉnh một vòng
Cấp bảo vệ	IEC IP65
Vật liệu vỏ	Nhựa PBT
Cách kết nối	Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng)
Nhiệt độ làm việc	−25 đến 55°C (không đóng băng, không ngưng tụ)
Đèn chỉ thị	Bộ thu: hoạt động màu cam, ổn định màu xanh; bộ phát: báo nguồn màu cam
Bảo vệ mạch	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra và đảo cực ngõ ra

Lưu ý lắp đặt và an toàn

Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
Ngõ ra là PNP: kiểm tra sự tương thích với đầu vào PLC; không thay trực tiếp cho cảm biến NPN nếu chưa kiểm tra mạch.
Đặt bộ phát và bộ thu đối diện, dùng tia đỏ để hỗ trợ căn chỉnh đúng đường quang.
Nếu có nhiều cặp thu phát lắp gần nhau, có thể cân nhắc bộ lọc phân cực E39-E11 (mua riêng); khi dùng bộ lọc này, tầm phát hiện tham chiếu là 3 m.
Kiểm tra vật thực tế có chắn đủ tia trước khi thiết lập vị trí phát hiện.
Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m.

Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
