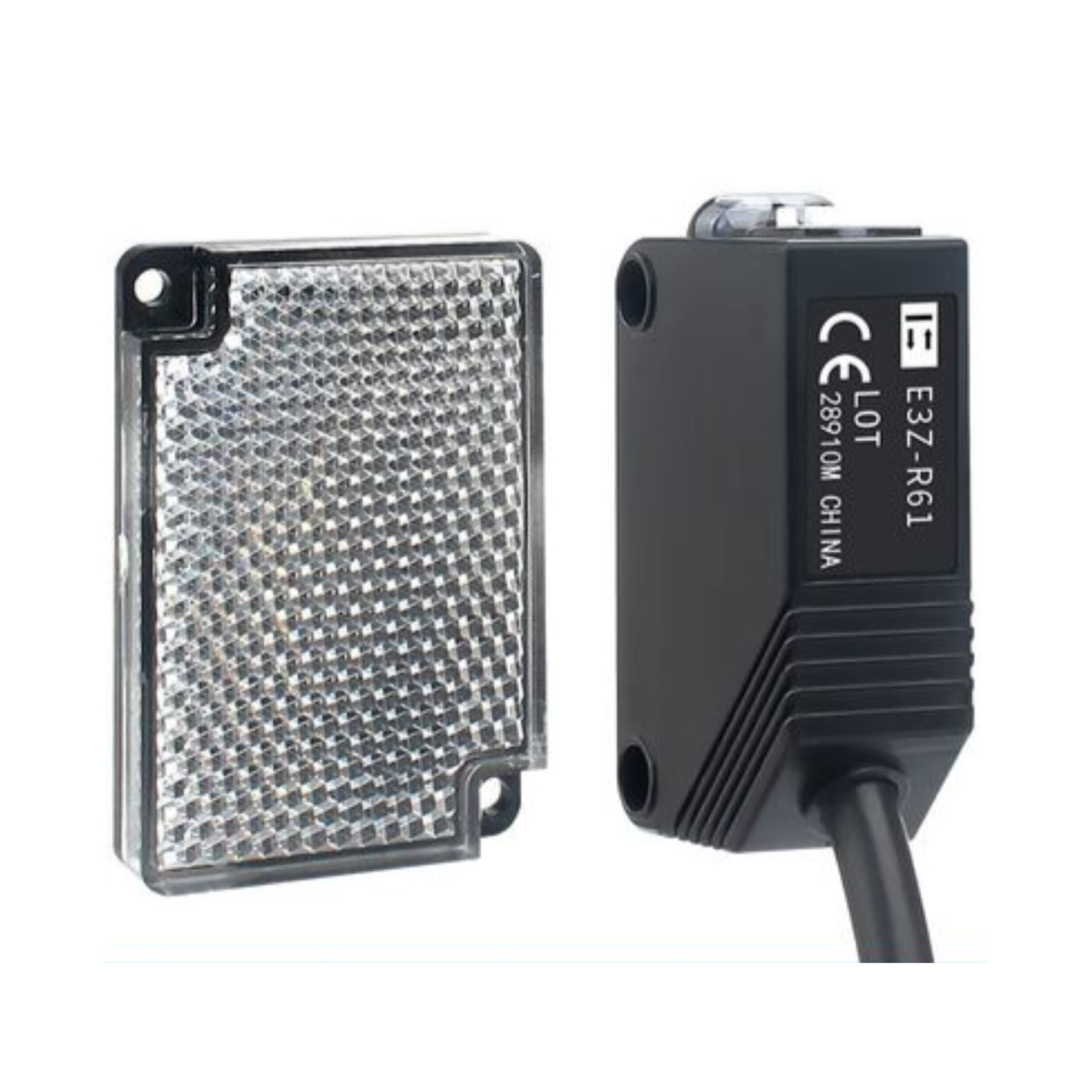

E3ZG-R61-S 2M là cảm biến quang phản xạ gương OMRON E3ZG, ngõ ra NPN, cáp liền dài 2 m; tầm phát hiện lên đến 4 m khi dùng gương E39-R1S. Phát tia tới gương phản xạ và nhận lại tín hiệu; khi vật đi vào vùng tia, trạng thái ngõ ra thay đổi.
Cảm biến phản xạ gương NPN với cáp liền 2 m; phần cảm biến đặt một phía, phía đối diện dùng gương riêng.
Ứng dụng điển hình
- Đếm thùng, hộp đi qua băng tải chỉ thuận tiện bố trí cảm biến điện ở một phía.
- Giám sát có hoặc không có vật thể tại lối đi sản phẩm giữa cảm biến và gương.
- Kiểm tra vật cản tại cơ cấu máy có gương đặt đối diện với cảm biến.
- Kết nối về tủ điều khiển có đầu vào NPN thông qua cáp liền 2 m.
Thông số kỹ thuật
| Model | E3ZG-R61-S 2M |
|---|---|
| Phương pháp phát hiện | Phản xạ gương có chức năng MSR |
| Khoảng cách phát hiện | 100 mm đến 4 m khi dùng gương E39-R1S; tối đa 3 m khi dùng E39-R1 |
| Nguồn sáng | LED đỏ, 660 nm |
| Loại ngõ ra | NPN collector hở |
| Vật thể hoặc mẫu thử tiêu chuẩn | Vật chắn sáng không trong suốt, đường kính từ 75 mm |
| Gương phản xạ | E39-R1S hoặc E39-R1 (mua riêng, khoảng cách định mức khác nhau) |
| Nguồn cấp | 12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA |
| Thời gian đáp ứng | Tác động hoặc nhả: tối đa 1 ms |
| Chế độ hoạt động | Có thể chọn Light-ON hoặc Dark-ON |
| Điều chỉnh độ nhạy | Biến trở chỉnh một vòng |
| Cấp bảo vệ | IEC IP65 |
| Vật liệu vỏ | Nhựa PBT |
| Cách kết nối | Cáp liền 2 m |
| Nhiệt độ làm việc | −25 đến 55°C (không đóng băng, không ngưng tụ) |
| Đèn chỉ thị | Đèn hoạt động màu cam và đèn ổn định màu xanh |
| Bảo vệ mạch | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau |
Lưu ý lắp đặt và an toàn
- Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
- Ngõ ra là NPN: kiểm tra đầu vào PLC, điện áp và cách đấu tải trước khi thay cảm biến PNP đang sử dụng.
- Phải trang bị gương phản xạ riêng: E39-R1S cho tầm 4 m hoặc E39-R1 cho tầm 3 m theo điều kiện chuẩn.
- Vị trí lắp cảm biến và gương phải cách nhau tối thiểu 100 mm theo thông số của hai loại gương trên.
- Chức năng MSR giúp hạn chế nhận nhầm phản xạ trực tiếp từ vật bóng; vẫn cần thử với vật thể thực tế và kiểm tra đèn ổn định.
- Lắp cảm biến bằng vít M3, lực siết tối đa 0,53 N·m; cố định cáp để tránh kéo căng tại chân cảm biến.
Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
