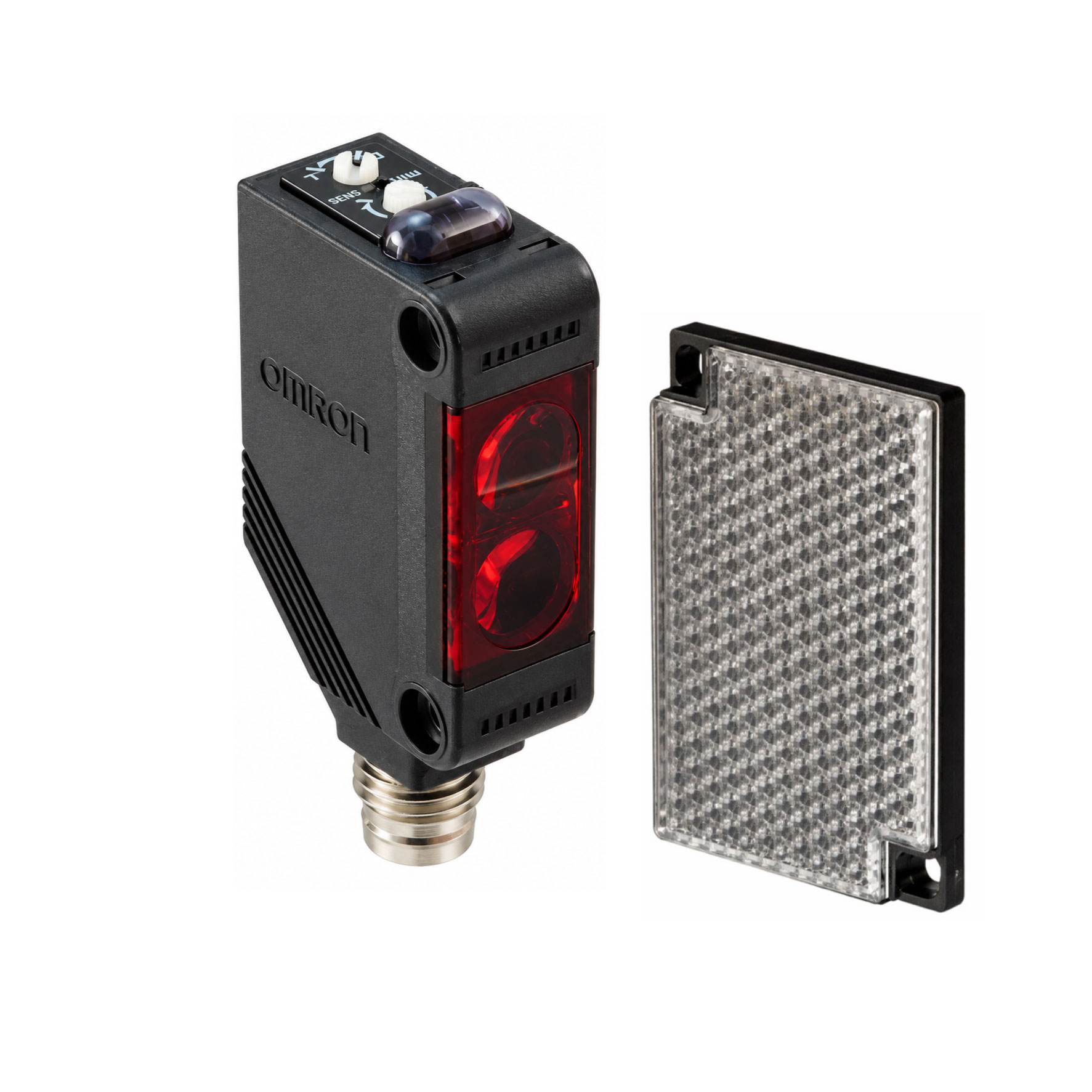

E3ZG-R66-S OMRON Cảm biến quang phản xạ gương

E3ZG-R66-S là cảm biến quang phản xạ gương OMRON E3ZG, ngõ ra NPN, đầu nối M8 tiêu chuẩn; tầm phát hiện lên đến 4 m khi dùng gương E39-R1S. Phát tia tới gương phản xạ và nhận lại tín hiệu; khi vật đi vào vùng tia, trạng thái ngõ ra thay đổi.

Bản phản xạ gương NPN đầu nối M8, có dải nhiệt độ thấp mở rộng khi đi kèm dây kết nối phù hợp.

Ứng dụng điển hình

Đếm thùng, hộp đi qua băng tải chỉ thuận tiện bố trí cảm biến điện ở một phía.
Giám sát có hoặc không có vật thể tại lối đi sản phẩm giữa cảm biến và gương.
Kiểm tra vật cản tại cơ cấu máy có gương đặt đối diện với cảm biến.
Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu NPN.

Thông số kỹ thuật

Model	E3ZG-R66-S
Phương pháp phát hiện	Phản xạ gương có chức năng MSR
Khoảng cách phát hiện	100 mm đến 4 m khi dùng gương E39-R1S; tối đa 3 m khi dùng E39-R1
Nguồn sáng	LED đỏ, 660 nm
Loại ngõ ra	NPN collector hở
Vật thể hoặc mẫu thử tiêu chuẩn	Vật chắn sáng không trong suốt, đường kính từ 75 mm
Gương phản xạ	E39-R1S hoặc E39-R1 (mua riêng, khoảng cách định mức khác nhau)
Nguồn cấp	12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh)
Dòng tiêu thụ	Tối đa 30 mA
Ngõ ra điều khiển	Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA
Thời gian đáp ứng	Tác động hoặc nhả: tối đa 1 ms
Chế độ hoạt động	Có thể chọn Light-ON hoặc Dark-ON
Điều chỉnh độ nhạy	Biến trở chỉnh một vòng
Cấp bảo vệ	IEC IP65
Vật liệu vỏ	Nhựa PBT
Cách kết nối	Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng)
Nhiệt độ làm việc	−40 đến 55°C (không đóng băng, không ngưng tụ)
Đèn chỉ thị	Đèn hoạt động màu cam và đèn ổn định màu xanh
Bảo vệ mạch	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau

Lưu ý lắp đặt và an toàn

Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
Ngõ ra là NPN: kiểm tra đầu vào PLC, điện áp và cách đấu tải trước khi thay cảm biến PNP đang sử dụng.
Phải trang bị gương phản xạ riêng: E39-R1S cho tầm 4 m hoặc E39-R1 cho tầm 3 m theo điều kiện chuẩn.
Vị trí lắp cảm biến và gương phải cách nhau tối thiểu 100 mm theo thông số của hai loại gương trên.
Chức năng MSR giúp hạn chế nhận nhầm phản xạ trực tiếp từ vật bóng; vẫn cần thử với vật thể thực tế và kiểm tra đèn ổn định.
Khi vận hành ở −40 đến −25°C, tầm phát hiện giảm còn 3 m với gương E39-R1S hoặc 2 m với E39-R1; dùng cáp M8 PUR thích hợp theo OMRON.
Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m; dùng cáp M8 loại PUR phù hợp nếu làm việc dưới −25°C.

Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
