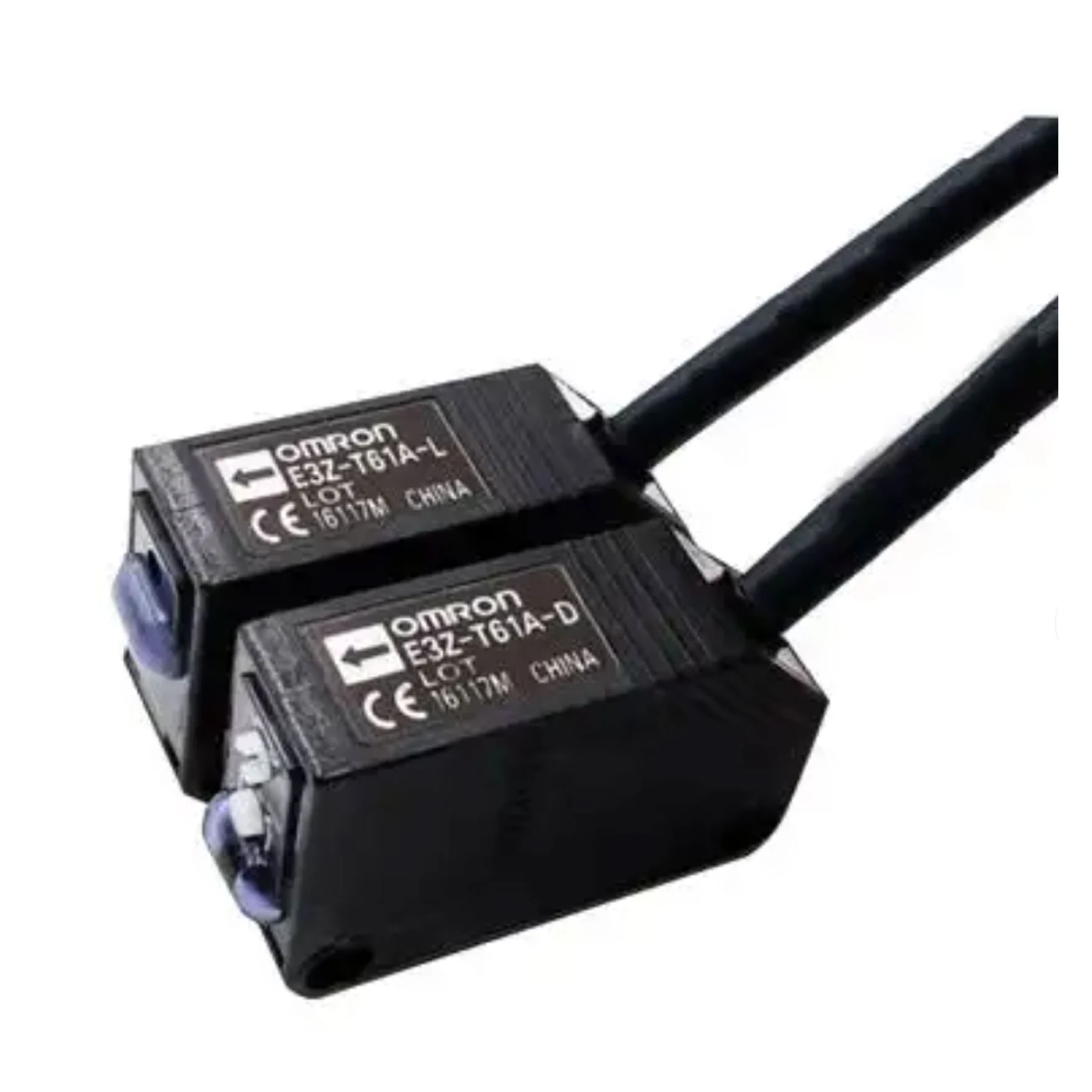

E3ZG-T61A-S 2M OMRON Cảm biến quang thu phát

E3ZG-T61A-S 2M là cảm biến quang thu phát thuộc dòng E3ZG của OMRON, có khoảng cách phát hiện 10 m, ngõ ra NPN và cáp liền dài 2 m. Sử dụng tia sáng đỏ để kiểm tra khi vật thể cắt ngang đường truyền quang giữa bộ phát và bộ thu.

Bản 10 m sử dụng LED đỏ và ngõ ra NPN; phiên bản cáp liền 2 m giúp đi dây trực tiếp về tủ.

Ứng dụng điển hình

Phát hiện sản phẩm trên băng tải khi có thể bố trí bộ phát, bộ thu hai phía.
Kiểm tra vị trí đi qua của chai, hộp hoặc chi tiết trong máy đóng gói.
Đếm sản phẩm hoặc xác nhận vật cản trong phạm vi khoảng cách thu phát đến 10 m.
Kết nối về tủ điều khiển có đầu vào NPN thông qua cáp liền 2 m.

Thông số kỹ thuật

Model	E3ZG-T61A-S 2M
Phương pháp phát hiện	Thu phát độc lập (bộ phát và bộ thu đặt đối diện)
Khoảng cách phát hiện	10 m
Nguồn sáng	LED đỏ, 660 nm
Loại ngõ ra	NPN collector hở
Vật thể hoặc mẫu thử tiêu chuẩn	Vật chắn sáng không trong suốt, đường kính từ 12 mm
Nguồn cấp	12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh)
Dòng tiêu thụ	Tối đa 35 mA (bộ phát ≤15 mA, bộ thu ≤20 mA)
Ngõ ra điều khiển	Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA
Thời gian đáp ứng	Tác động hoặc nhả: tối đa 1 ms
Chế độ hoạt động	Có thể chọn Light-ON hoặc Dark-ON
Điều chỉnh độ nhạy	Biến trở chỉnh một vòng
Cấp bảo vệ	IEC IP65
Vật liệu vỏ	Nhựa PBT
Cách kết nối	Cáp liền 2 m
Nhiệt độ làm việc	−25 đến 55°C (không đóng băng, không ngưng tụ)
Đèn chỉ thị	Bộ thu: hoạt động màu cam, ổn định màu xanh; bộ phát: báo nguồn màu cam
Bảo vệ mạch	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra và đảo cực ngõ ra

Lưu ý lắp đặt và an toàn

Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
Ngõ ra là NPN: kiểm tra đầu vào PLC, điện áp và cách đấu tải trước khi thay cảm biến PNP đang sử dụng.
Đặt bộ phát và bộ thu đối diện, dùng tia đỏ để hỗ trợ căn chỉnh đúng đường quang.
Nếu có nhiều cặp thu phát lắp gần nhau, có thể cân nhắc bộ lọc phân cực E39-E11 (mua riêng); khi dùng bộ lọc này, tầm phát hiện tham chiếu là 3 m.
Kiểm tra vật thực tế có chắn đủ tia trước khi thiết lập vị trí phát hiện.
Lắp cảm biến bằng vít M3, lực siết tối đa 0,53 N·m; cố định cáp để tránh kéo căng tại chân cảm biến.

Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
