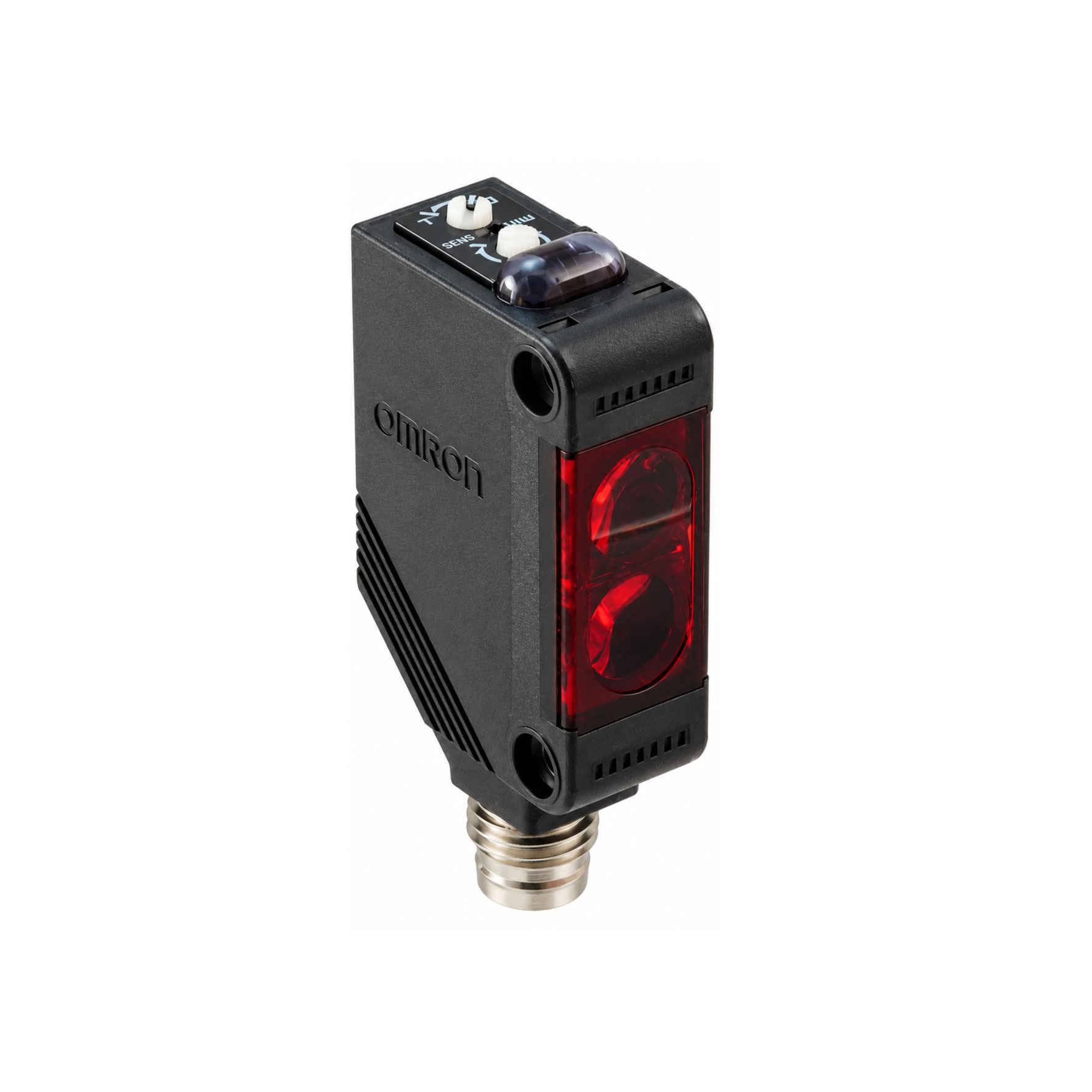

E3ZG-D67-S OMRON Cảm biến quang phản xạ khuếch tán

E3ZG-D67-S là cảm biến quang phản xạ khuếch tán OMRON E3ZG, ngõ ra NPN, đầu nối M8 tiêu chuẩn và tầm phát hiện tham chiếu 1 m. Nhận ánh sáng phản xạ từ bề mặt vật thể để phát hiện ở khoảng cách xa hơn nhóm phản xạ khuếch tán 100 mm.

Bản phản xạ khuếch tán 1 m NPN cắm M8, phù hợp vị trí kiểm tra sản phẩm cách cảm biến tương đối xa.

Ứng dụng điển hình

Phát hiện thùng hoặc bao bì ở vị trí máy có khoảng lùi lắp cảm biến lớn.
Theo dõi có hoặc không có sản phẩm trên băng tải khi không bố trí gương đối diện.
Kiểm tra vật đi qua trong khu vực cần cảm biến phản xạ khuếch tán tầm xa.
Tích hợp với máy sử dụng dây cảm biến M8 và đầu vào điều khiển kiểu NPN.

Thông số kỹ thuật

Model	E3ZG-D67-S
Phương pháp phát hiện	Phản xạ khuếch tán, khoảng cách xa
Khoảng cách phát hiện	1 m (với giấy trắng 300 × 300 mm)
Nguồn sáng	LED hồng ngoại, 860 nm
Loại ngõ ra	NPN collector hở
Vật thể hoặc mẫu thử tiêu chuẩn	Giấy trắng 300 × 300 mm để xác định tầm 1 m
Độ sai khác hành trình	Tối đa 20% khoảng cách đã cài đặt
Nguồn cấp	12–24 VDC ±10%; độ gợn nguồn tối đa 10% (đỉnh–đỉnh)
Dòng tiêu thụ	Tối đa 30 mA
Ngõ ra điều khiển	Transistor collector hở; điện áp tải tối đa 26,4 VDC, dòng tải tối đa 100 mA
Thời gian đáp ứng	Tác động hoặc nhả: tối đa 1 ms
Chế độ hoạt động	Có thể chọn Light-ON hoặc Dark-ON
Điều chỉnh độ nhạy	Biến trở chỉnh một vòng
Cấp bảo vệ	IEC IP65
Vật liệu vỏ	Nhựa PBT
Cách kết nối	Đầu nối M8 tiêu chuẩn (cần cáp đầu nối phù hợp mua riêng)
Nhiệt độ làm việc	−30 đến 55°C (không đóng băng, không ngưng tụ)
Đèn chỉ thị	Đèn hoạt động màu cam và đèn ổn định màu xanh
Bảo vệ mạch	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra và chống nhiễu lẫn nhau

Lưu ý lắp đặt và an toàn

Không dùng cảm biến này làm thiết bị bảo vệ an toàn cho con người hoặc hệ thống đòi hỏi chức năng an toàn được chứng nhận.
Ngõ ra là NPN: kiểm tra đầu vào PLC, điện áp và cách đấu tải trước khi thay cảm biến PNP đang sử dụng.
Tầm phát hiện 1 m được OMRON xác định với giấy trắng 300 × 300 mm, không phải khoảng cách bảo đảm cho mọi vật liệu.
Kiểm tra hiện tượng phản xạ từ nền phía sau hoặc bề mặt bóng; điều chỉnh độ nhạy phù hợp khoảng cách thực.
Đối với vật thể tối màu, trong mờ hoặc có hình dạng bất thường, nên thử thực tế trước khi cố định điểm lắp.
Tắt nguồn trước khi cắm/tháo đầu nối M8; siết đầu nối bằng tay với mô-men 0,3–0,4 N·m, không dùng kìm.
Lắp bằng vít M3, mô-men siết tối đa 0,53 N·m; dùng cáp M8 loại PUR phù hợp nếu làm việc dưới −25°C.

Nguồn thông số: Catalogue OMRON E3ZG, bảng mã đặt hàng, thông số và hướng dẫn lắp đặt.
