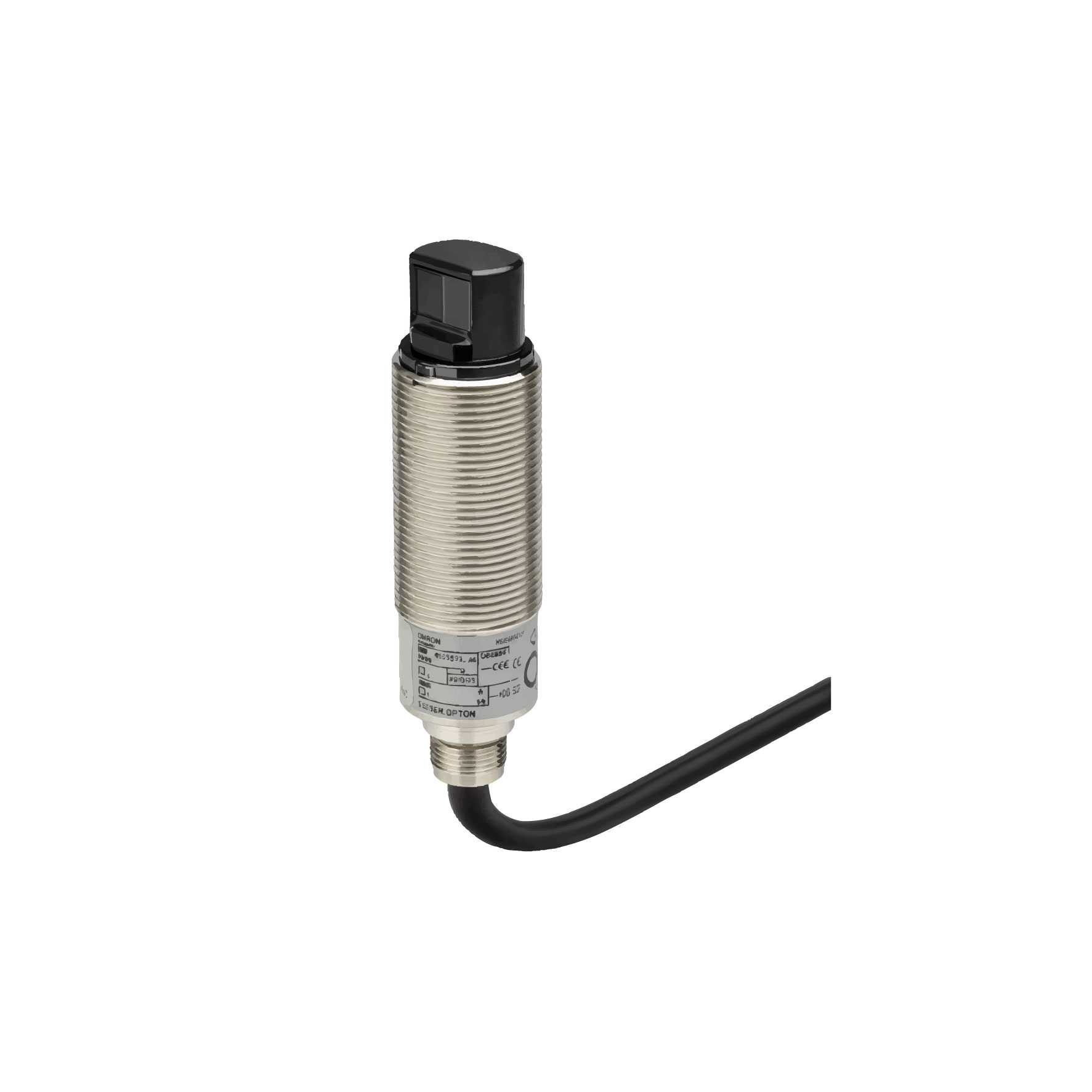

E3RB-DP11 2M OMRON Cảm biến quang khuếch tán M18
Giới thiệu
E3RB-DP11 2M là cảm biến quang M18 kiểu khuếch tán của OMRON, phù hợp cho các bài toán phát hiện vật thể ở cự ly gần đến trung bình.
Model này thuộc dạng đầu vuông góc, vỏ kim loại nickel-brass, dùng ngõ ra PNP open collector và dây sẵn 2 m. Đây là kiểu phổ thông, dễ ghép PLC và dễ thay thế ngoài hiện trường.
Điểm nổi bật
Khoảng cách phát hiện 100 mm (giấy trắng 300 × 300 mm) với giấy trắng 300 × 300 mm.
Điểm sáng tham chiếu 35 × 40 mm tại 100 mm, phù hợp cho các bài toán phát hiện có hoặc không ở cự ly ngắn đến trung bình.
Ngõ ra PNP open collector, nguồn sáng LED đỏ (624 nm), dễ ghép với PLC 24 VDC.
Kiểu khuếch tán phù hợp cho máy đóng gói, băng tải, chốt chặn sản phẩm và các vị trí cần lắp gọn.
Thông số kỹ thuật
| Series | E3RB |
|---|---|
| Model | E3RB-DP11 2M |
| Kiểu cảm biến | Khuếch tán |
| Kiểu thân | Đầu vuông góc |
| Kiểu kết nối | Dây sẵn 2 m |
| Kiểu ngõ ra | PNP open collector |
| Khoảng cách phát hiện | 100 mm (giấy trắng 300 × 300 mm) |
| Nguồn cấp | 10 đến 30 VDC ±10%, ripple 10% p-p max. |
| Điểm sáng tham chiếu | 35 × 40 mm tại 100 mm |
| Sai khác hành trình | 20% max. |
| Dòng tiêu thụ | 25 mA max. |
| Nguồn sáng | LED đỏ (624 nm) |
| Thông số tải ngõ ra | Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 2 V max. |
| Chế độ hoạt động | Light-ON / Dark-ON selectable bằng wiring |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra |
| Thời gian đáp ứng | 0.5 ms max. |
| Điều chỉnh độ nhạy | Một vòng |
| Ánh sáng môi trường | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max. |
| Nhiệt độ môi trường làm việc | -25 đến 55°C |
| Nhiệt độ lưu trữ | -40 đến 70°C |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,000 VAC trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | 500 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IEC IP67 / DIN 40050-9 IP69K |
| Vật liệu vỏ | Nickel-brass |
| Vật liệu đai ốc | Nickel-brass |
| Vật liệu lens / display | PMMA |
| Vật liệu adjuster | POM |
Lưu ý lắp đặt & an toàn
- Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
- Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
- Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
- Bản dây sẵn 2 m nên đi dây gọn, tránh kéo căng hoặc bẻ gập mạnh sát thân cảm biến.
