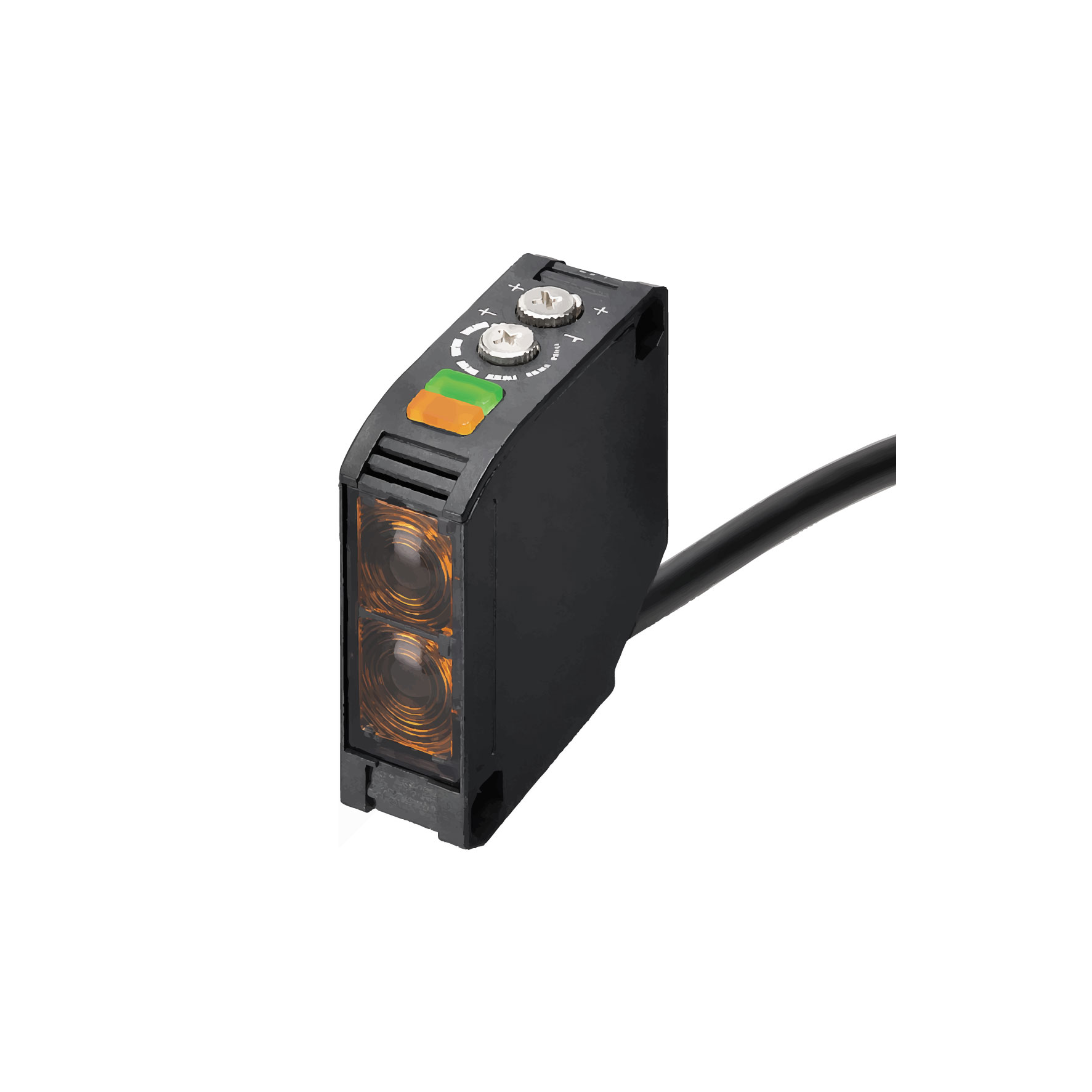

E3JK-RP11 2M là cảm biến quang OMRON dòng E3JK (NEW), kiểu phản xạ gương, phù hợp cho máy cần lắp gọn một đầu cảm biến và một gương phản xạ ở phía đối diện.
Model này dùng nguồn DC, ngõ ra transistor PNP, dây sẵn 2 m và nguồn sáng LED đỏ 624 nm. Khoảng cách làm việc thay đổi theo loại gương sử dụng.
Thông số kỹ thuật
| Model | E3JK-RP11 2M |
|---|---|
| Kiểu cảm biến | Phản xạ gương |
| Kiểu nguồn | Nguồn DC |
| Nguồn cấp | 10 đến 30 VDC, độ gợn (p-p) 10% max. |
| Khoảng cách phát hiện | 100 mm đến 7 m khi dùng E39-R1; 100 mm đến 11 m khi dùng E39-R2 |
| Nguồn sáng | LED đỏ 624 nm |
| Vật chuẩn tham chiếu | Vật cản đục, đường kính tối thiểu 75 mm |
| Góc định hướng | 1.5° min. |
| Kiểu ngõ ra | Ngõ ra transistor PNP |
| Thông số ngõ ra | Điện áp tải 30 V max.; dòng tải 100 mA max.; điện áp dư 3 V max. |
| Công suất / dòng tiêu thụ | 30 mA max. |
| Thời gian đáp ứng | 1 ms max. |
| Chế độ hoạt động | Chọn chế độ tác động khi có sáng hoặc khi mất sáng |
| Điều chỉnh độ nhạy | Biến trở 1 vòng |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, ngược cực ngõ ra, chống ảnh hưởng lẫn nhau |
| Kiểu kết nối | Dây sẵn 2 m |
| Phụ kiện đi kèm | Không kèm |
| Ánh sáng môi trường cho phép | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 11,000 lx max. |
| Nhiệt độ môi trường làm việc | -25 đến 55°C, không đóng băng, không ngưng tụ |
| Nhiệt độ lưu trữ | -40 đến 70°C, không đóng băng, không ngưng tụ |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC 50/60 Hz trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | Phá hủy: 500 m/s², 3 lần theo mỗi trục; sai số: 500 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IP64 |
| Khối lượng đóng gói | Xấp xỉ 160 g |
| Vật liệu vỏ | ABS |
| Vật liệu lens / cửa sổ hiển thị | Nhựa methacrylic |
| Vật liệu adjuster | POM |
| Vật liệu cáp | PVC |
| Bán kính uốn cáp | R18 |
Lưu ý lắp đặt & an toàn
- Model này không kèm gương phản xạ. Cần đặt riêng reflector phù hợp trước khi lắp ngoài hiện trường.
- Đây là bản có chức năng MSR, phù hợp hơn khi cần giảm ảnh hưởng từ bề mặt phản xạ.
- Dùng đúng dải nguồn 10 đến 30 VDC. Cần kiểm tra đúng kiểu input NPN hoặc PNP của PLC trước khi thay thế.
- Không dùng cảm biến này cho mục đích bảo vệ an toàn con người hoặc mạch safety.
