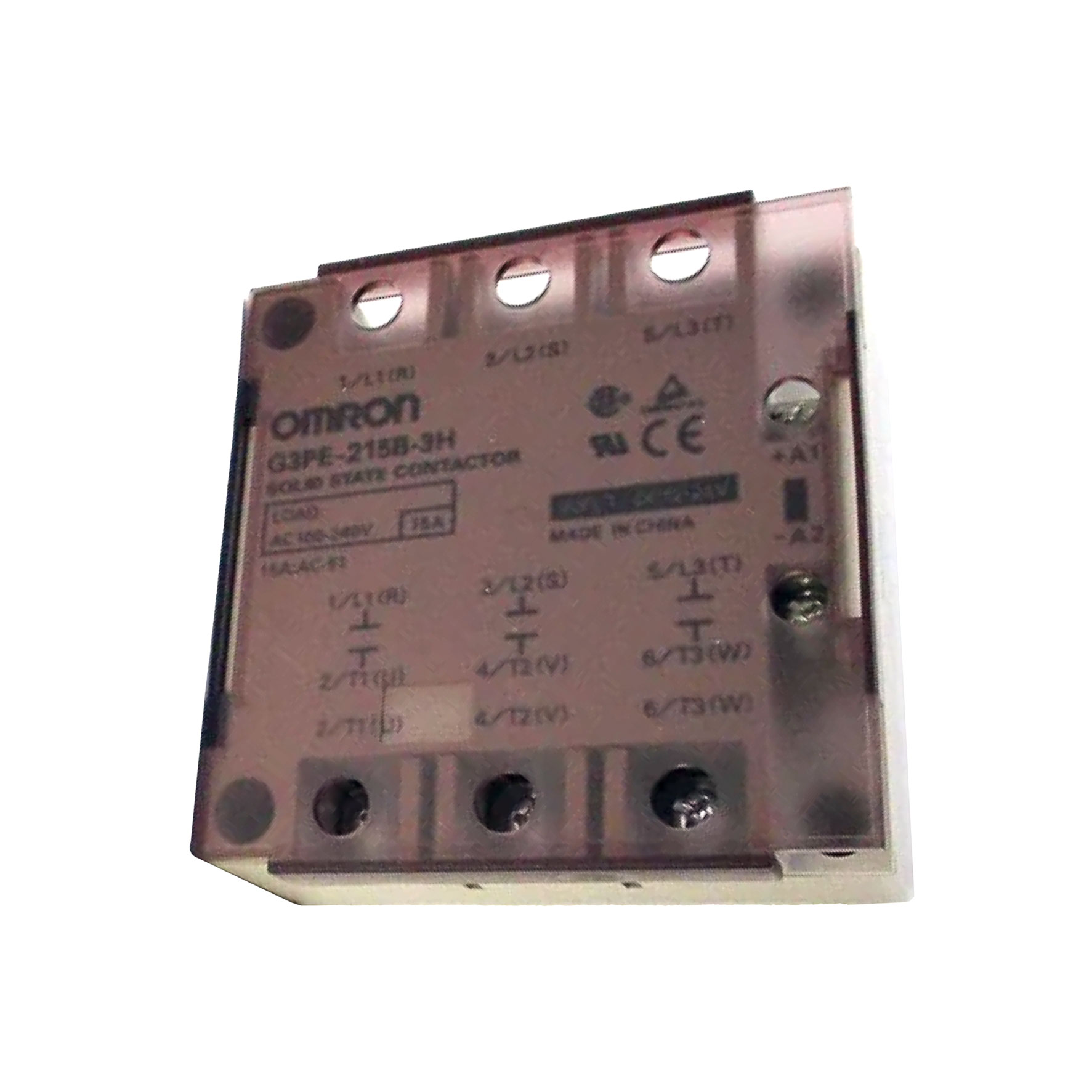

G3PE-545B-3H DC12-24 Rơ le bán dẫn OMRON 3 pha 45A 200–480VAC

Mã sản phẩm: G3PE-545B-3H DC12-24

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

G3PE-545B-3H DC12-24 — Rơ le bán dẫn 3 pha OMRON (45A, 200–480VAC)

Giới thiệu

G3PE-545B-3H DC12-24 là SSR ba pha 3 cực cho tải điện trở, dải điện áp tải 200–480VAC, dòng định mức 45A. Ngõ vào điều khiển 12–24VDC, tích hợp zero cross, cách ly quang (phototriac) và LED vàng báo trạng thái. Biến thể 3H sử dụng tản nhiệt gắn ngoài để tối ưu hiệu suất & bố trí trong tủ điều khiển.

Điểm nổi bật

Zero cross — đóng cắt êm, hạn chế đỉnh dòng & nhiễu điện từ.
Input 12–24VDC (dải 9.6–30VDC), LED vàng, phototriac cách ly tốt.
Tản nhiệt rời (3H) — linh hoạt chọn heatsink theo công suất & môi trường.

Ứng dụng điển hình

Lò sấy/ủ, buồng nhiệt, băng tải gia nhiệt, khuôn ép nhựa.
Hệ thống PID/PLC cần đóng cắt êm, tần suất cao, bền bỉ.
Thay thế contactor cơ khí để giảm bảo trì & tiếng ồn.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Số pha	Số cực	Kiểu gắn	Điện áp điều khiển	Zero cross
G3PE-545B-3H DC12-24	3 pha	3 cực (3H)	Bắt vít, tản nhiệt gắn ngoài	12–24VDC	Có

Thông số kỹ thuật (Specifications)

Hạng mục	G3PE-545B-3H DC12-24
Điện áp tải danh định	200–480VAC (50/60Hz)
Dải điện áp vận hành	180–528VAC
Dòng tải định mức	45A (tham chiếu 40 °C; phụ thuộc tản nhiệt)
Dòng tải nhỏ nhất	0.5A
Điện áp điều khiển	12–24VDC (phạm vi 9.6–30VDC)
Dòng vào điều khiển	≤ 10 mA @ 24VDC
Thời gian tác động/nhả	½ chu kỳ nguồn tải + ≤ 1 ms
Điện áp rơi khi ON	≤ 1.8 V_RMS
Dòng rò khi OFF	≤ 10 mA @ 200VAC; ≤ 20 mA @ 480VAC
Chịu dòng xung (1 chu kỳ, 60Hz)	≈ 440A
I²t cho phép (tham chiếu)	≈ 1,260 A²s
Điện trở cách điện	≥ 100 MΩ (500VDC)
Điện áp chịu đựng	2,500VAC, 1 phút
Nhiệt độ / Độ ẩm làm việc	-30…+80 °C; 45…85%RH (không đọng sương)
Trọng lượng	≈ 300g
Chuẩn / Chứng nhận	UL508, CSA22.2 No.14, EN60947-4-3

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào điều khiển (DC)	A1 (+), A2 (−)	Tín hiệu điều khiển 12–24VDC
Nguồn vào 3 pha (LINE)	L1/R, L2/S, L3/T	Đầu vào nguồn AC 3 pha 200–480VAC
Ngõ ra sang tải (LOAD)	T1/U, T2/V, T3/W	Kết nối tới tải điện trở 3 pha
Tiếp địa khung	PE	Nối đất an toàn cho khung/tản nhiệt

   Nguồn 3 pha (200–480VAC)     SSR G3PE-545B-3H               Tải điện trở 3 pha
 ┌───────────────────────┐    ┌─────────────────────┐        ┌────────────────────┐
 │    L1/R ─────────────────▶ │ L1/R             T1/U │ ────▶ │ Pha U của tải      │
 │    L2/S ─────────────────▶ │ L2/S             T2/V │ ────▶ │ Pha V của tải      │
 │    L3/T ─────────────────▶ │ L3/T             T3/W │ ────▶ │ Pha W của tải      │
 └───────────────────────┘    └─────────────────────┘        └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt

Lưu ý lắp đặt & an toàn

Đúng dải điện áp: Thuộc nhóm 200–480VAC; không dùng nhầm với nhóm 100–240VAC.
Tản nhiệt bắt buộc: Biến thể 3H yêu cầu tản nhiệt gắn ngoài; chọn đúng mã & tuân thủ đường cong derating.
Đấu nối chắc chắn: Dùng cos/khoen đúng cỡ, siết mô-men theo khuyến cáo để tránh phát nhiệt cục bộ.
Phân cực điều khiển: A1 (+), A2 (−) 12–24VDC; kiểm tra trước khi cấp nguồn.
Bảo vệ mạch lực: Trang bị CB/cầu chì phù hợp; cân nhắc bảo vệ quá áp/xung (MOV/RC) theo đặc tính tải.
An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR & heatsink có thể nóng.
Phù hợp tải: Tối ưu cho tải điện trở; với tải cảm (động cơ/biến áp) cần giải pháp chuyên dụng.
