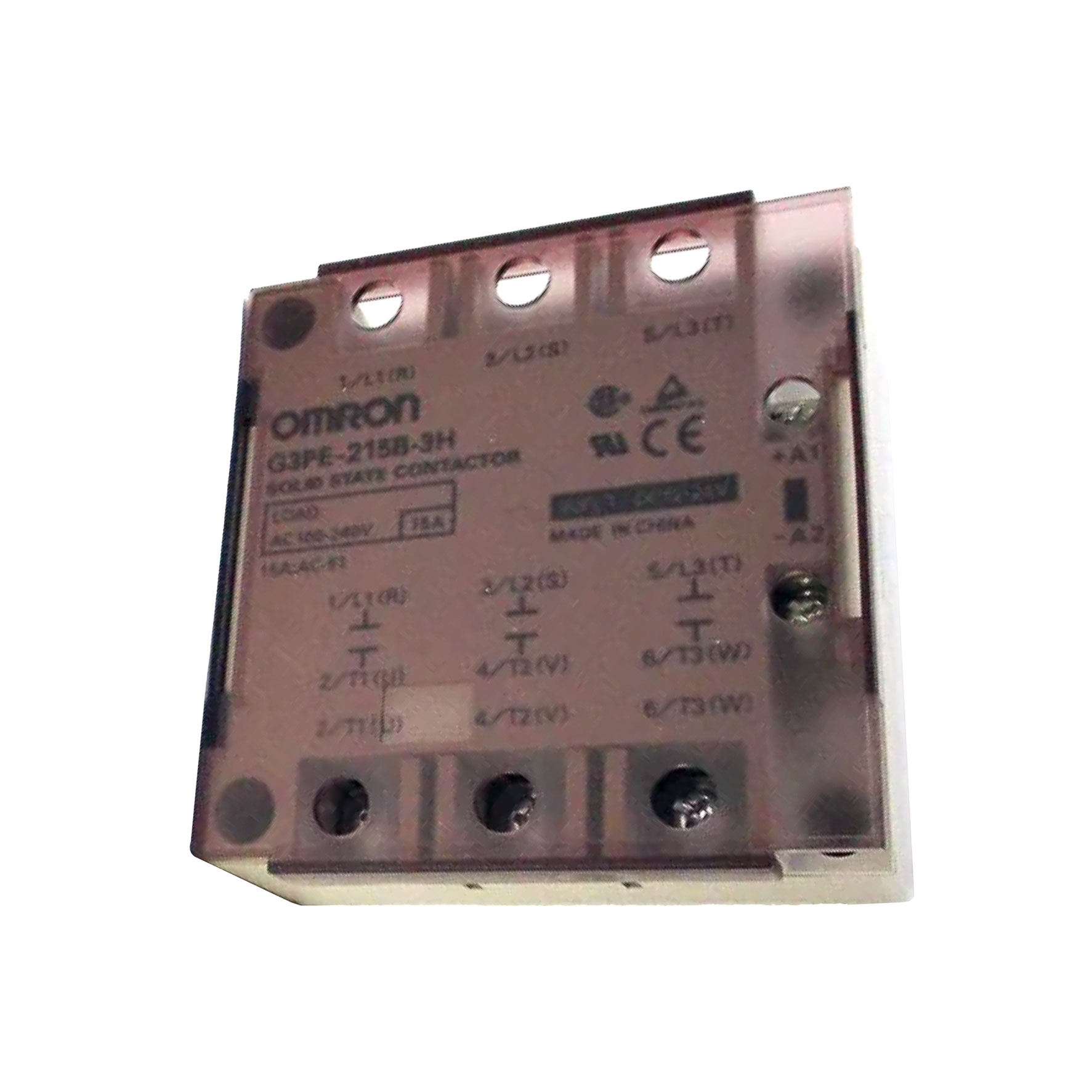

G3PE-225B-3H DC12-24 Rơ le bán dẫn OMRON 3 pha 25A 100–240VAC

Mã sản phẩm: G3PE-225B-3H DC12-24

Thương hiệu: OMRON

Tình trạng:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chuyên Viên Kinh Doanh

Chúng tôi luôn ở đây để hỗ trợ quý khách hàng...

Quang Yến | Call/Zalo: 0777850810

Linh Chi | Call/Zalo: 0345646559

Ms: Trang | Call/Zalo: 0966283106

Mr: Cường | Call/Zalo: 0368171303

Tin tức

Nhận định về xu hướng ứng dụng tự động hóa trong công nghiệp Việt Nam năm 2023

Mô tả
Liên Hệ Chuyên Viên Kinh Doanh

Mô tả

G3PE-225B-3H DC12-24 — Rơ le bán dẫn 3 pha OMRON (25A, 100–240VAC)

Giới thiệu

G3PE-225B-3H DC12-24 là SSR ba pha 3 cực cho tải điện trở, dải 100–240VAC, dòng định mức 25A, điều khiển 12–24VDC. Phiên bản “3H” dùng tản nhiệt gắn ngoài, tích hợp zero cross, cách ly quang (phototriac) và LED vàng báo ON — tối ưu cho tủ điều khiển gia nhiệt công nghiệp.

Điểm nổi bật

Zero cross: đóng cắt êm, giảm đỉnh dòng & nhiễu.
Input 12–24VDC (dải 9.6–30VDC), LED vàng, cách ly phototriac.
Tản nhiệt rời: linh hoạt chọn heatsink theo công suất & nhiệt độ môi trường.

Ứng dụng tiêu biểu

Lò sấy, buồng nung, băng tải nhiệt, khuôn ép nhựa.
Hệ thống PID/PLC cần SSR đóng cắt êm, tần suất cao, ít bảo trì.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Số pha	Số cực	Kiểu gắn	Điện áp điều khiển	Công suất
G3PE-225B-3H DC12-24	3 pha	3 cực	Tản nhiệt gắn ngoài, bắt vít	12–24VDC	35A

Thông số kỹ thuật (Specifications)

Hạng mục	G3PE-225B-3H DC12-24
Điện áp tải danh định	100–240VAC (50/60Hz)
Dải điện áp vận hành	75–264VAC
Dòng tải định mức	25A (tham chiếu 40 °C)
Dòng tải nhỏ nhất	0.2A
Điện áp điều khiển	12–24VDC (9.6–30VDC)
Dòng vào điều khiển	≤ 10 mA @ 24VDC
Thời gian tác động/nhả	½ chu kỳ nguồn tải + ≤ 1 ms
Điện áp rơi khi ON	≤ 1.6 V_RMS
Dòng rò khi OFF	≤ 10 mA @ 200VAC
Khả năng chịu dòng xung (1 chu kỳ, 60Hz)	≈ 220A
I²t cho phép (tham chiếu)	≈ 260 A²s
Điện trở cách điện	≥ 100 MΩ (500VDC)
Điện áp chịu đựng	2,500VAC, 1 phút
Nhiệt độ / Độ ẩm làm việc	-30…+80 °C; 45…85%RH (không đọng sương)
Trọng lượng	≈ 300g
Chuẩn/Chứng nhận	UL508, CSA22.2 No.14, EN60947-4-3

Pinout / Wiring (Sơ đồ chân & đấu dây)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào điều khiển (DC)	A1 (+), A2 (−)	Tín hiệu điều khiển 12–24VDC
Nguồn vào 3 pha (LINE)	L1/R, L2/S, L3/T	Đầu vào nguồn AC 3 pha
Ngõ ra sang tải (LOAD)	T1/U, T2/V, T3/W	Kết nối đến tải điện trở 3 pha
Tiếp địa khung	PE	Nối đất an toàn cho khung/tản nhiệt

   Nguồn 3 pha (100–240VAC)      SSR G3PE-225B-3H              Tải điện trở 3 pha
 ┌───────────────────────┐    ┌─────────────────────┐        ┌────────────────────┐
 │   L1/R ──────────────────▶ │ L1/R            T1/U │ ────▶ │ Pha U của tải      │
 │   L2/S ──────────────────▶ │ L2/S            T2/V │ ────▶ │ Pha V của tải      │
 │   L3/T ──────────────────▶ │ L3/T            T3/W │ ────▶ │ Pha W của tải      │
 └───────────────────────┘    └─────────────────────┘        └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt

Lưu ý lắp đặt & an toàn

Heatsink rời: Chọn tản nhiệt đúng cỡ; đảm bảo thông gió/quạt theo đường cong derating.
Đấu nối chắc chắn: Dùng cos/khoen đúng cỡ, siết mô-men theo khuyến cáo.
Phân cực điều khiển: A1 (+), A2 (−) 12–24VDC; kiểm tra trước khi cấp điện.
Bảo vệ mạch lực: Trang bị CB/cầu chì phù hợp; cân nhắc bảo vệ quá áp/xung (MOV/RC).
An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR & heatsink có thể nóng.
Phù hợp tải: Tối ưu cho tải điện trở; với tải cảm hãy dùng giải pháp chuyên dụng.
