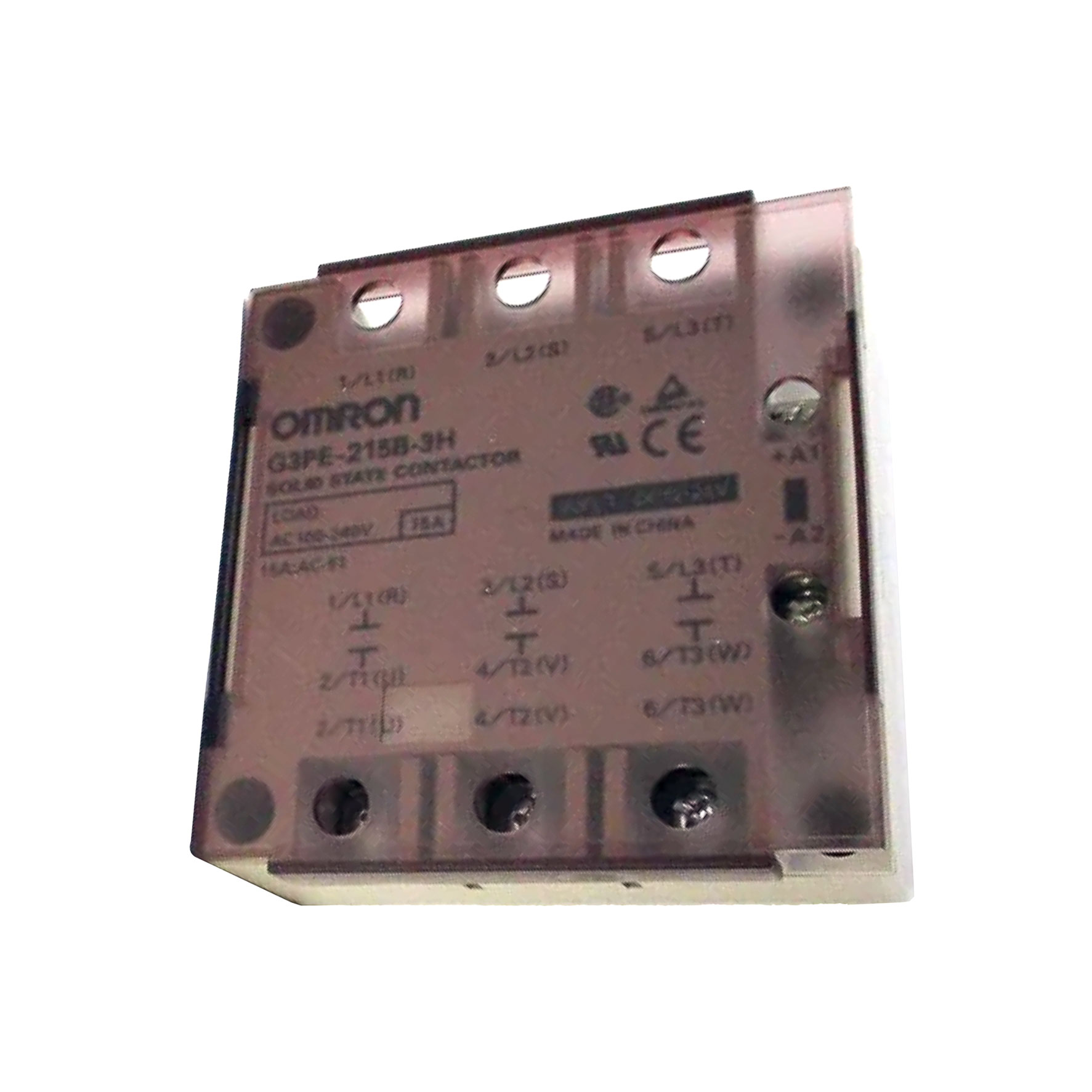

G3PE-215B-3H DC12-24 — Rơ le bán dẫn 3 pha OMRON (15A, 100–240VAC)

Giới thiệu

G3PE-215B-3H DC12-24 là SSR ba pha 3 cực cho tải điện trở, dải 100–240VAC, dòng định mức 15A, điều khiển 12–24VDC. Phiên bản “3H” sử dụng tản nhiệt gắn ngoài, phù hợp tủ điều khiển gia nhiệt công nghiệp cần vận hành bền bỉ.

Điểm nổi bật

Zero cross: đóng cắt êm, giảm đỉnh dòng & nhiễu.
Input 12–24VDC, LED vàng báo ON, cách ly phototriac.
Tản nhiệt rời giúp linh hoạt bố trí để đạt dòng định mức lâu dài.

Ứng dụng tiêu biểu

Lò sấy, buồng nung, tấm gia nhiệt, băng tải nhiệt.
Hệ thống PID/PLC cần đóng cắt tần suất cao, êm và ít bảo trì.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Số pha	Số cực	Kiểu gắn	Điện áp điều khiển	Công suất
G3PE-215B-3H DC12-24	3 pha	3 cực	Bắt vít (heatsink gắn ngoài)	12–24VDC	15A

Thông số kỹ thuật (Specifications)

Hạng mục	G3PE-215B-3H DC12-24
Điện áp tải danh định	100–240VAC (50/60Hz)
Dải điện áp vận hành	75–264VAC
Dòng tải định mức	15A (tham chiếu 40 °C)
Dòng tải nhỏ nhất	0.2A
Điện áp điều khiển	12–24VDC (phạm vi hoạt động 9.6–30VDC)
Dòng vào điều khiển	≤ 10 mA @ 24VDC
Thời gian tác động/nhả	½ chu kỳ nguồn tải + ≤ 1 ms
Điện áp rơi khi ON	≤ 1.6 V_RMS
Dòng rò khi OFF	≤ 10 mA @ 200VAC
Khả năng chịu dòng xung (1 chu kỳ, 60Hz)	150A
I²t cho phép (tham chiếu)	≈ 121 A²s
Điện trở cách điện	≥ 100 MΩ (500VDC)
Điện áp chịu đựng	2,500VAC, 1 phút
Nhiệt độ / Độ ẩm làm việc	-30…+80 °C; 45…85%RH (không đọng sương)
Trọng lượng	≈ 300g
Chuẩn/Chứng nhận	UL508, CSA22.2 No.14, EN60947-4-3

Pinout / Wiring (Sơ đồ chân & đấu dây)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào điều khiển (DC)	A1 (+), A2 (−)	Tín hiệu điều khiển 12–24VDC
Nguồn vào 3 pha (LINE)	L1/R, L2/S, L3/T	Đầu vào nguồn AC 3 pha
Ngõ ra sang tải (LOAD)	T1/U, T2/V, T3/W	Kết nối tới tải điện trở 3 pha
Tiếp địa khung	PE	Nối đất an toàn cho khung/tản nhiệt

   Nguồn 3 pha (100–240VAC)     SSR G3PE-215B-3H               Tải điện trở 3 pha
 ┌───────────────────────┐    ┌─────────────────────┐        ┌────────────────────┐
 │   L1/R ──────────────────▶ │ L1/R            T1/U │ ────▶ │ Pha U của tải      │
 │   L2/S ──────────────────▶ │ L2/S            T2/V │ ────▶ │ Pha V của tải      │
 │   L3/T ──────────────────▶ │ L3/T            T3/W │ ────▶ │ Pha W của tải      │
 └───────────────────────┘    └─────────────────────┘        └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt

Lưu ý lắp đặt & an toàn

Đúng nhóm điện áp: G3PE-2 dùng 100–240VAC (khác nhóm G3PE-5: 200–480VAC).
Tản nhiệt & derating: Lắp heatsink rời đúng cỡ; đảm bảo thông gió/quạt khi tải lớn.
Siết chặt đầu nối: Dùng cos/khoen đúng cỡ, siết theo mô-men khuyến cáo để tránh phát nhiệt.
Phân cực điều khiển: A1 (+), A2 (−) 12–24VDC; kiểm tra trước khi cấp nguồn.
Bảo vệ mạch lực: Trang bị CB/cầu chì phù hợp; cân nhắc bảo vệ quá áp/xung cho tải gia nhiệt.
An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR & heatsink có thể nóng.
Phù hợp tải: Tối ưu cho tải điện trở (AC-1); với tải cảm, chọn thiết bị chuyên dụng.
