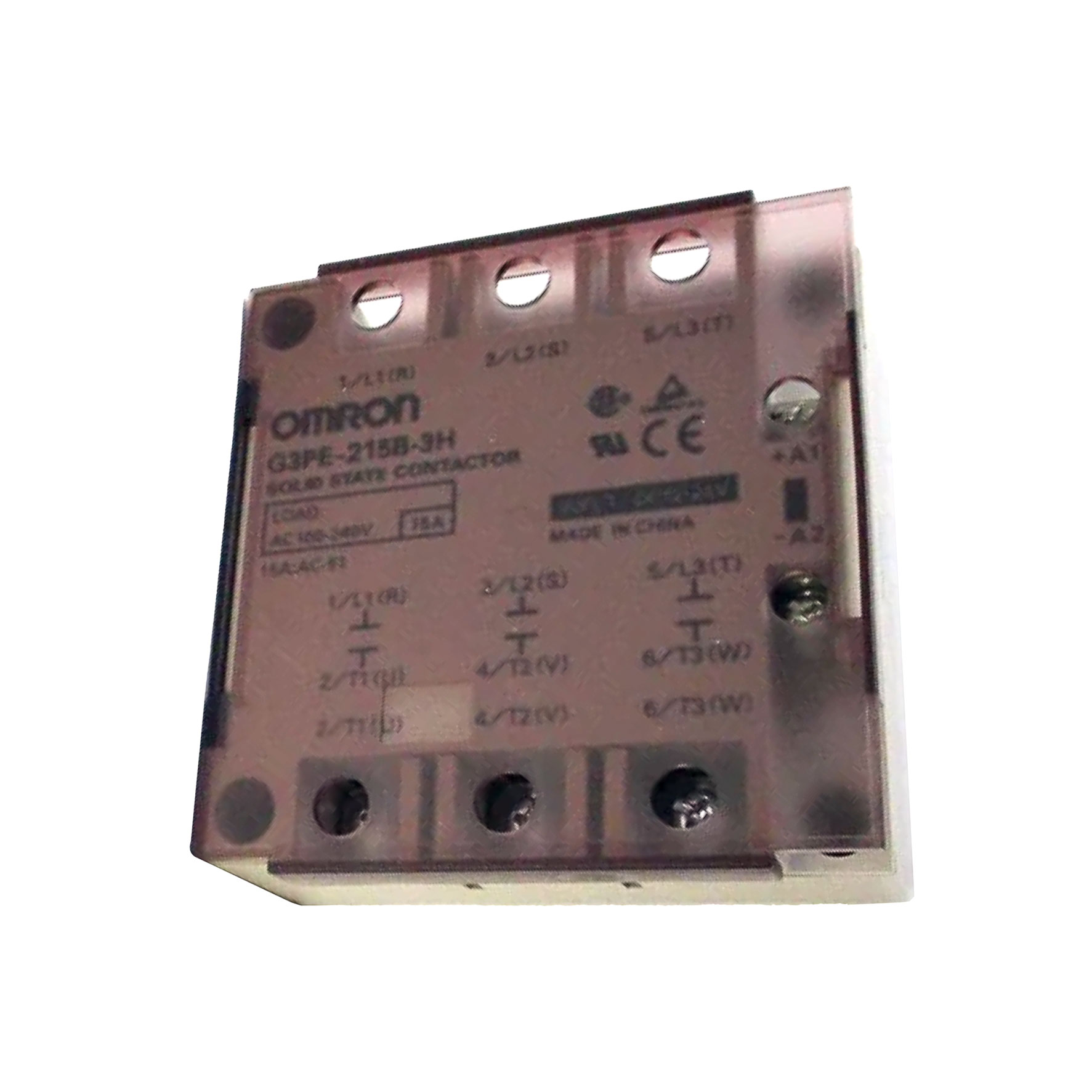

G3PE-515B-2H DC12-24 Rơ le bán dẫn OMRON 3 pha 15A 200–480VAC

Mã sản phẩm: G3PE-515B-2H DC12-24

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

G3PE-515B-2H DC12-24 — Rơ le bán dẫn 3 pha OMRON (15A, 200–480VAC, 2 cực)

Giới thiệu

G3PE-515B-2H DC12-24 là SSR ba pha 2 cực (ngắt L1 & L3, L2 đi thẳng), dải điện áp tải 200–480VAC, dòng định mức 15A, ngõ vào điều khiển 12–24VDC. Tích hợp zero cross, cách ly quang và LED vàng báo trạng thái, phù hợp các hệ thống gia nhiệt công nghiệp yêu cầu đóng cắt êm và bền bỉ.

Điểm nổi bật

2 cực cho tải 3 pha: đơn giản hóa đấu nối, giảm tổn hao so với 3 cực khi tải điện trở thuần.
Zero cross: đóng cắt êm, giảm đỉnh dòng & nhiễu.
Input 12–24VDC—cách ly quang an toàn, có LED vàng chỉ thị ON.
Thiết kế cho tần suất đóng cắt cao, ít bảo trì so với contactor cơ.

Ứng dụng điển hình

Tủ điều khiển gia nhiệt 3 pha: lò sấy, buồng nhiệt, băng tải nhiệt.
Dây chuyền ép nhựa, đóng gói nhiệt, máy gia nhiệt ống/quả lô.
Hệ thống điều khiển bằng PID/PLC cần ổn định và tuổi thọ đóng cắt cao.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Số pha	Số cực	Kiểu gắn	Điện áp điều khiển	Zero cross
G3PE-515B-2H DC12-24	3 pha	2 cực	Bắt vít (screw mounting)	12–24VDC	Có

Thông số kỹ thuật (Specifications)

Hạng mục	G3PE-515B-2H DC12-24
Điện áp tải danh định	200–480VAC (50/60Hz), vận hành 180–528VAC
Dòng tải định mức	15A
Dòng tải nhỏ nhất	0.5A
Điện áp điều khiển	12–24VDC (phạm vi 9.6–30VDC)
Dòng vào điều khiển	≤ 10 mA @ 24VDC
Zero cross	Có
Thời gian tác động/nhả	½ chu kỳ nguồn tải + ≤ 1 ms
Điện áp rơi khi ON	≤ 1.8 V_RMS
Dòng rò khi OFF	≤ 10 mA @ 200VAC; ≤ 20 mA @ 480VAC
Điện trở cách điện	≥ 100 MΩ (500VDC)
Điện áp chịu đựng	2,500VAC, 1 phút
Khả năng chịu dòng xung (1 chu kỳ, 60Hz)	≈ 220A
I²t cho phép (tham chiếu)	≈ 260 A²s
Nhiệt độ/Độ ẩm làm việc	-30…+80 °C; 45…85%RH (không đọng sương)
Trọng lượng	≈ 300g
Chứng nhận	UL/CSA/EN

Sơ đồ chân & đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào điều khiển (DC)	A1 (+), A2 (−)	Kích 12–24VDC
Nguồn vào 3 pha (LINE)	L1/R, L2/S, L3/T	Đầu vào nguồn AC 3 pha
Ngõ ra sang tải (LOAD)	T1/U, T2/V, T3/W	Kết nối đến tải điện trở 3 pha
Tiếp địa khung	PE	Nối đất an toàn cho khung/tản nhiệt

   Nguồn 3 pha (200–480VAC)     SSR G3PE-515B-2H (2 cực)        Tải điện trở 3 pha
 ┌───────────────────────┐    ┌─────────────────────────┐      ┌────────────────────┐
 │    L1/R ─────────────────▶ │ L1/R                 T1/U │ ───▶ │ Pha U của tải      │
 │    L2/S ──────────────┬──▶ │ L2/S (đi thẳng)     T2/V │ ───▶ │ Pha V của tải      │
 │    L3/T ─────────────────▶ │ L3/T                 T3/W │ ───▶ │ Pha W của tải      │
 └───────────────────────┘    └─────────────────────────┘      └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt

Lưu ý lắp đặt & an toàn

Đúng dải điện áp: Model nhóm G3PE-5 dùng 200–480VAC; không lắp nhầm với nhóm 100–240VAC.
Tản nhiệt & derating: Lắp đúng tản nhiệt khuyến nghị (ví dụ Y92B-P50 cho G3PE-515B-2H), đảm bảo thông gió tự nhiên hoặc cưỡng bức; dòng làm việc giảm theo nhiệt độ môi trường.
Siết chặt đầu nối: Dùng cos/khoen phù hợp; siết mô-men đúng để tránh phát nhiệt tại điểm tiếp xúc.
Phân cực điều khiển: A1 (+) / A2 (−) 12–24VDC; kiểm tra trước khi cấp điện.
Bảo vệ mạch lực: Trang bị CB/cầu chì đúng cấp; cân nhắc bảo vệ quá áp/xung. Không chạm cực lực ngay sau khi ngắt nguồn (snubber còn điện tích).
An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR/tản nhiệt có thể rất nóng.
Phù hợp tải: Tối ưu cho tải điện trở; với tải cảm cần chọn giải pháp phù hợp khác.
