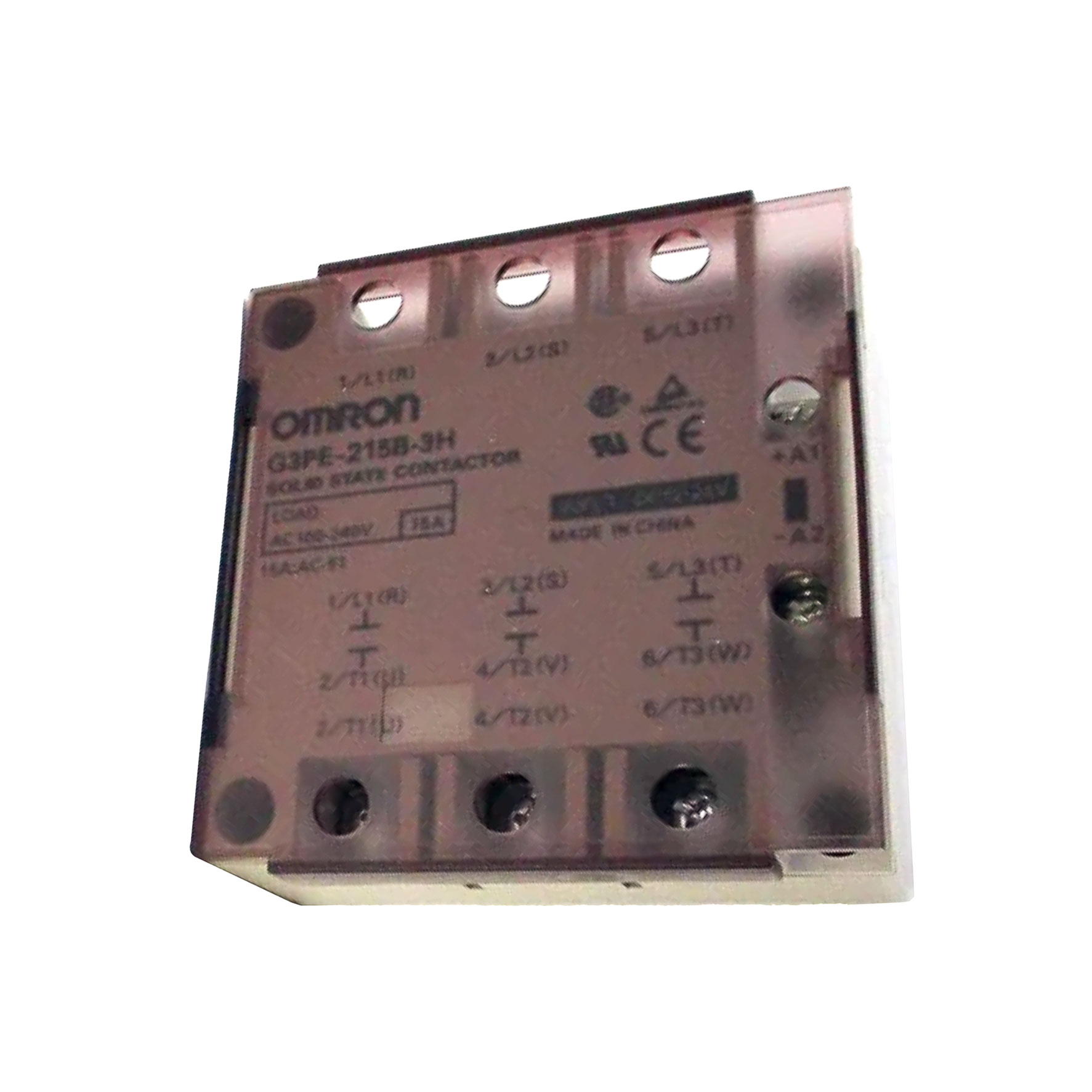

G3PE-215B-2H DC12-24 Rơ le bán dẫn OMRON 3 pha 2 cực 15A 100–240VAC

Mã sản phẩm: G3PE-215B-2H DC12-24

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

G3PE-215B-2H DC12-24 — Rơ le bán dẫn 3 pha (2 cực) OMRON (15A, 100–240VAC)

Giới thiệu

G3PE-215B-2H DC12-24 là SSR ba pha 2 cực cho tải điện trở dải 100–240VAC, dòng định mức 15A. Kích 12–24VDC, tích hợp zero cross, LED vàng báo ON và cách ly quang phototriac. Phiên bản “H” dùng tản nhiệt gắn ngoài để tối ưu bố trí & hiệu suất.

Điểm nổi bật

2 cực cho hệ 3 pha: đóng/ngắt hai pha (L1 & L3), pha giữa L2 đi thẳng → tối ưu chi phí cho tải điện trở.
Zero cross giảm đỉnh dòng & nhiễu khi đóng cắt.
Input 12–24VDC (dải 9.6–30VDC), chỉ thị LED vàng, cách ly phototriac.
Tản nhiệt rời giúp mở rộng công suất theo nhu cầu & môi trường lắp đặt.

Ứng dụng điển hình

Gia nhiệt 3 pha: lò sấy, buồng nung, băng tải nhiệt, khuôn ép nhựa.
Hệ thống PID/PLC cần đóng cắt êm, tần suất cao, ít bảo trì.
Thay thế contactor cơ để giảm hồ quang & tiếng ồn điện từ.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Số pha	Số cực	Kiểu gắn	Điện áp điều khiển	Công suất
G3PE-215B-2H DC12-24	3 pha	2 cực	Bắt vít, tản nhiệt gắn ngoài	12–24VDC	15A

Thông số kỹ thuật (Specifications)

Hạng mục	G3PE-215B-2H DC12-24
Điện áp tải danh định	100–240VAC (50/60Hz)
Dải điện áp vận hành	75–264VAC
Dòng tải định mức	15A (tham chiếu 40 °C; phụ thuộc tản nhiệt)
Dòng tải nhỏ nhất	0.2A
Dòng xung chịu đựng (1 chu kỳ, 60Hz)	150A
I²t cho phép (tham chiếu)	121 A²s
Điện áp điều khiển	12–24VDC (phạm vi 9.6–30VDC)
Dòng vào điều khiển	≤ 10 mA @ 24VDC; V_ON ≤ 9.6VDC; V_OFF ≥ 1VDC
Thời gian tác động/nhả	½ chu kỳ nguồn tải + ≤ 1 ms
Điện áp rơi khi ON	≤ 1.6 V_RMS
Dòng rò khi OFF	≤ 10 mA @ 200VAC
Điện trở cách điện	≥ 100 MΩ (500VDC)
Điện áp chịu đựng	2,500VAC, 1 phút
Chuẩn/Chứng nhận	UL508, CSA22.2 No.14, EN60947-4-3
Trọng lượng	≈ 300g

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào điều khiển (DC)	A1 (+), A2 (−)	Tín hiệu điều khiển 12–24VDC
Nguồn vào 3 pha (LINE)	L1/R, L2/S, L3/T	Đầu vào nguồn AC 3 pha
Ngõ ra sang tải (LOAD)	T1/U, T2/V, T3/W	Kết nối tới tải điện trở 3 pha
Tiếp địa khung	PE	Nối đất an toàn cho khung/tản nhiệt

   Nguồn 3 pha (100–240VAC)     SSR G3PE-215B-2H (2 cực)        Tải điện trở 3 pha
 ┌───────────────────────┐    ┌────────────────────────┐      ┌────────────────────┐
 │   L1/R ───────────────────▶ │ L1/R              T1/U │ ───▶ │ Pha U của tải      │
 │   L2/S ───────────────────▶ │ L2/S (bypass)     T2/V │ ───▶ │ Pha V của tải      │
 │   L3/T ───────────────────▶ │ L3/T              T3/W │ ───▶ │ Pha W của tải      │
 └───────────────────────┘    └────────────────────────┘      └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt

Lưu ý lắp đặt & an toàn

Đúng dải điện áp: Nhóm G3PE-2 dùng 100–240VAC; không nhầm với G3PE-5 (200–480VAC).
Tản nhiệt quyết định dòng: Chọn heatsink đúng công suất; đảm bảo thông gió/quạt theo đường cong derating.
Đấu nối chắc chắn: Dùng cos/khoen chuẩn, siết mô-men đúng để tránh phát nhiệt tại đầu cốt.
Phân cực điều khiển: A1 (+), A2 (−) 12–24VDC; kiểm tra trước khi cấp nguồn.
Bảo vệ mạch lực: Trang bị CB/cầu chì phù hợp; cân nhắc bảo vệ quá áp/xung (MOV/RC) theo loại tải.
An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR & heatsink có thể nóng.
Phù hợp tải: Tối ưu cho tải điện trở (AC-1); với tải cảm, dùng giải pháp chuyên dụng.
