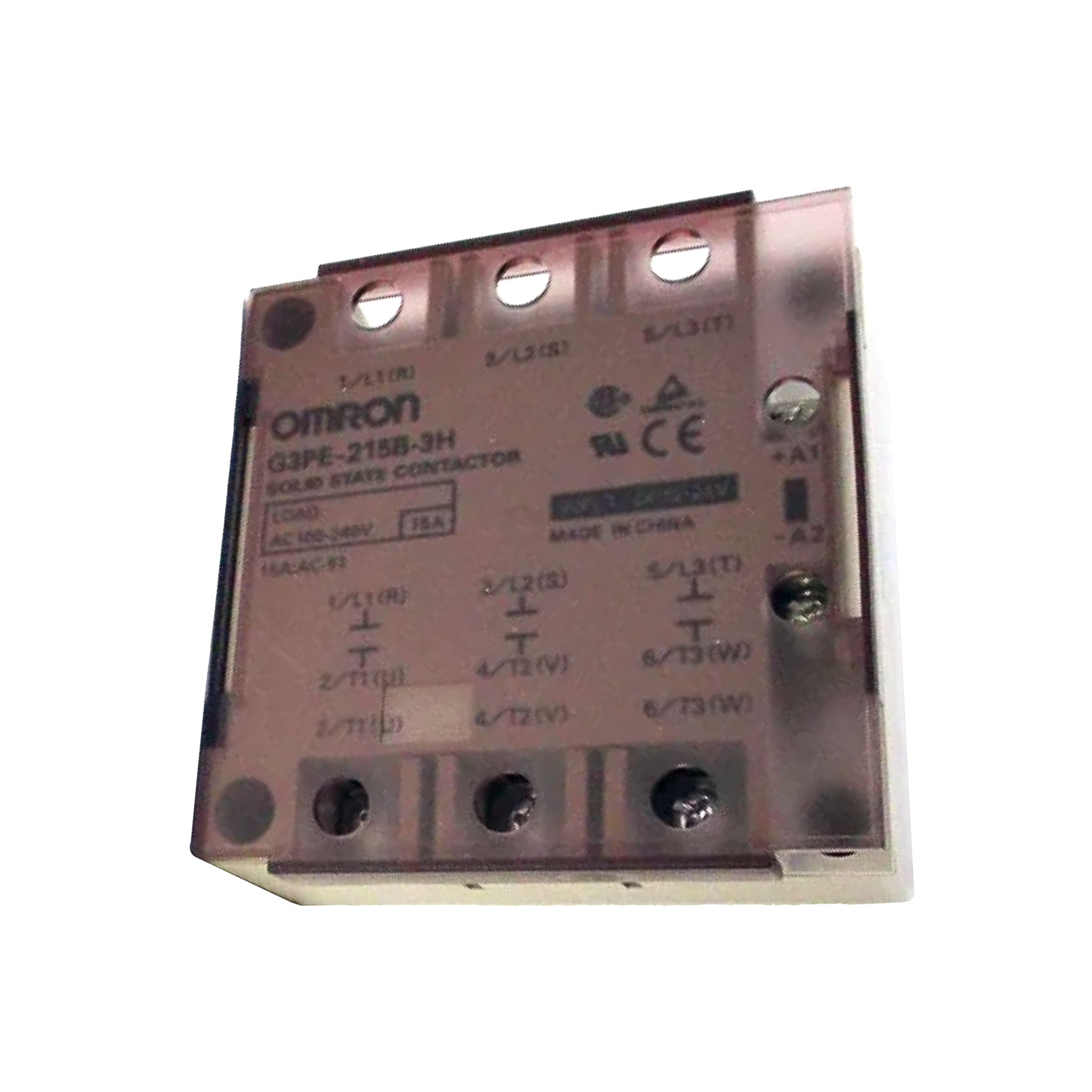

G3PE-225B-2H DC12-24 — Rơ le bán dẫn 3 pha OMRON (25A, 100–240VAC, 2 cực)

Giới thiệu

G3PE-225B-2H DC12-24 là SSR ba pha cho tải điện trở, 2 cực (2H) với dòng định mức 25A ở dải 100–240VAC. Ngõ vào điều khiển 12–24VDC, có zero cross, cách ly quang (phototriac) và LED vàng báo trạng thái. Phiên bản 2H dùng tản nhiệt gắn ngoài, phù hợp tủ điều khiển gia nhiệt công nghiệp.

Điểm nổi bật

• 3 pha / 2 cực (2H) — đóng/ngắt hai pha của tải, tối ưu cho gia nhiệt.
• Zero cross — đóng cắt êm, giảm đột biến áp và nhiễu.
• Input 12–24VDC, cách ly quang, có LED vàng hiển thị ON.
• 25A @ 100–240VAC, phù hợp nhiều dải công suất gia nhiệt.
• Tản nhiệt ngoài linh hoạt (ví dụ Y92B-P100), dễ bố trí trong tủ.

Ứng dụng tiêu biểu

• Lò sấy, buồng nung, băng tải nhiệt, máy ép nhựa, gia nhiệt khuôn.
• Hệ thống điều khiển nhiệt dùng PID/PLC, cần đóng cắt tần suất cao.
• Thay contactor cơ để giảm bảo trì và tiếng ồn điện từ.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân & đấu dây (Pinout / Wiring)

   Nguồn 3 pha (100–240VAC)     SSR G3PE-225B-2H              Tải điện trở 3 pha
 ┌───────────────────────┐    ┌─────────────────────┐        ┌────────────────────┐
 │    L1/R ─────────────────▶ │ L1/R             T1/U │ ────▶ │ Pha U của tải      │
 │    L2/S ─────────────────▶ │ L2/S             T2/V │ ────▶ │ Pha V của tải      │  (đi thẳng)
 │    L3/T ─────────────────▶ │ L3/T             T3/W │ ────▶ │ Pha W của tải      │
 └───────────────────────┘    └─────────────────────┘        └────────────────────┘
      DC+ ───────────────────▶ A1  (Input DC 12–24V)
      DC− ───────────────────▶ A2
      PE  ───────────────────▶ Tiếp địa khung/tản nhiệt


Lưu ý lắp đặt & an toàn

• Đúng dải điện áp: G3PE nhóm “2” dùng 100–240VAC; chọn đúng với lưới điện.
• Tản nhiệt ngoài bắt buộc: Chọn tản nhiệt phù hợp (ví dụ Y92B-P100) và bố trí thông gió; tuân thủ đường cong derating.
• Siết chặt đầu nối: Dùng cos/khoen đúng cỡ, siết mô-men theo khuyến cáo để tránh phát nhiệt.
• Đấu đúng cực điều khiển: A1 (+), A2 (−) 12–24VDC; kiểm tra phân cực trước khi cấp điện.
• Bảo vệ mạch lực: Lắp CB/cầu chì đúng cấp; cân nhắc bảo vệ quá áp/xung theo loại tải.
• An toàn thao tác: Ngắt nguồn hoàn toàn trước khi lắp/đấu/bảo trì; bề mặt SSR có thể nóng sau vận hành.
• Phù hợp tải: Tối ưu cho tải điện trở; nếu là tải cảm (động cơ/biến áp), tham khảo thiết bị chuyên dụng.
