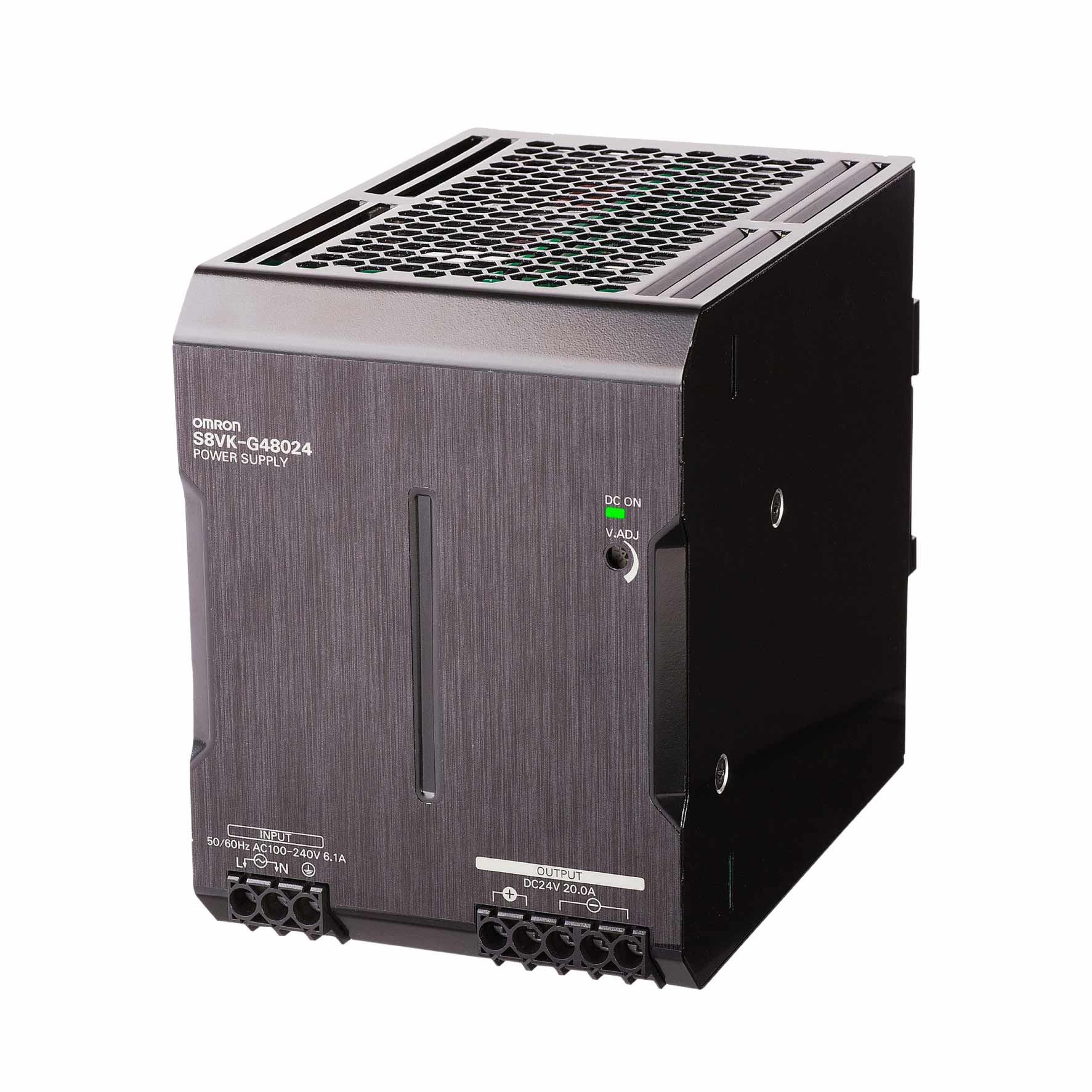

S8VK-G48024 Bộ nguồn công nghiệp OMRON 24VDC 20A 480W

Mã sản phẩm: S8VK-G48024

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

S8VK-G48024 là bộ nguồn chuyển mạch công nghiệp 480 W, 24 VDC / 20 A, dành cho tủ điều khiển yêu cầu 24 V ổn định và dư tải khởi động. Phù hợp cấp nguồn cho cụm van điện từ, rơ-le công suất, nhóm I/O lớn, HMI, gateway/IIoT và các cơ cấu cần sử dụng nguồn DC 24 V.

Dải vào rộng 85–264 VAC (hỗ trợ 90–350 VDC) cho lắp đặt linh hoạt. Làm việc tin cậy trong −40…70 °C (áp dụng derating). Power Boost 120% giúp chịu đỉnh khởi động lên đến 24 A trong thời gian ngắn, giảm sụt áp và tránh reset thiết bị. Làm mát đối lưu tự nhiên (không quạt) — ít bảo trì.

Thuộc series S8VK-G: lắp DIN rail nhanh, kích thước gọn, bảo vệ đầy đủ (quá dòng/ngắn mạch, quá áp, quá nhiệt) và có V.ADJ để tinh chỉnh điện áp ra.

Điểm nổi bật

24 VDC / 20 A (480 W) — đáp ứng tải điều khiển/cơ cấu 24 V quy mô lớn.
Power Boost 120% ⇒ 24 A ngắn hạn để “gánh” đỉnh khởi động coil/tụ.
Vào linh hoạt: 85–264 VAC (1 pha) hoặc 90–350 VDC; 50/60 Hz.
Dải nhiệt −40…70 °C (derating theo tài liệu); vỏ IP20; đối lưu tự nhiên, không quạt.
V.ADJ khoảng ≈ −10%…+15% để bù sụt áp trên đường dây dài.
Độ bền cơ: rung 10–55 Hz, 0.375 mm; sốc 150 m/s² (3 lần/mỗi trục).

Ứng dụng điển hình

Cấp nguồn cho PLC/RTU, I/O mật độ cao, rơ-le, cụm van điện từ, xilanh điện, servo/phụ trợ.
HMI, gateway IIoT, bộ chuyển đổi tín hiệu/fieldbus, trạm máy đóng gói, băng tải, cell tự động hóa.
Chuẩn hóa 24 VDC cho tủ OEM công suất lớn; thay thế nguồn tuyến tính để giảm nhiệt & tăng hiệu suất.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Điện áp ngõ ra	Dòng định mức	Công suất	Dải điện áp vào
S8VK-G48024	24 VDC (có V.ADJ)	20 A	480 W	85–264 VAC (50/60 Hz), 90–350 VDC

Thông số kỹ thuật (Specifications)

Hạng mục	Giá trị / Mô tả
Ngõ ra định mức	24 VDC / 20 A (480 W); tinh chỉnh bằng V.ADJ
Dải điện áp vào	85–264 VAC (1 pha), 90–350 VDC
Tần số vào	50/60 Hz
Power Boost	120% (~10 s; Duty ≤ 30%); I_boost = 24 A
Nhiệt độ làm việc	−40…70 °C (derating theo tài liệu kỹ thuật; tránh ngưng tụ/đóng băng)
Bảo vệ	Quá dòng/Ngắn mạch (tự phục hồi), quá áp, quá nhiệt
Phương thức làm mát	Đối lưu tự nhiên, không dùng quạt
Mức bảo vệ vỏ	IP20 (EN/IEC 60529)
Ripple & Noise	Thấp, phù hợp cho điều khiển/đo lường
Trọng lượng	1500g

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào AC (LINE)	L, N	Đầu vào nguồn AC 85–264 VAC
Tiếp địa khung	FG/PE	Nối đất an toàn; giảm nhiễu, tăng miễn nhiễm EMC
Ngõ ra DC (LOAD)	+V, −V	Cấp nguồn 24 VDC cho tải
Chỉnh áp	V.ADJ	Tinh chỉnh điện áp ngõ ra 24 V

Nguồn AC (85–264VAC)                OMRON S8VK-G48024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L     [~]               │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N     [~]               │              │   −V   (0V)     │
│  FG ───────────────┼──────────▶   │  FG/PE [⏚]               │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴───────────────▶  └──────────────▶  Tải DC (I/O dày đặc, van điện từ…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

Boost đúng điều kiện: t₁ ≤ 10 s; Duty ≤ 30%; I_avg ≤ I_{định mức}.
Derating & thông gió: đảm bảo khe hở đúng khuyến nghị; giảm tải khi nhiệt độ cao.
Tiếp địa: nối FG/PE đúng chuẩn để an toàn và giảm nhiễu.
Bảo vệ sơ cấp: dùng MCB/cầu chì phù hợp; chọn dây/đầu cos đúng tiết diện.
EMC & đi dây: tách rời đường AC/DC; hạn chế vòng lặp; thêm lọc EMI/ferrite khi cần.
Song song/Series: nếu chia tải song song, cân chỉnh V.ADJ và dùng dây ra tương đương; nếu mắc nối tiếp để tạo ±24 V, dùng diode bảo vệ phù hợp.
Kiểm tra sau lắp: đo lại điện áp sau khi chỉnh V.ADJ; xác nhận dòng khởi động tải không vượt khả năng Boost.
