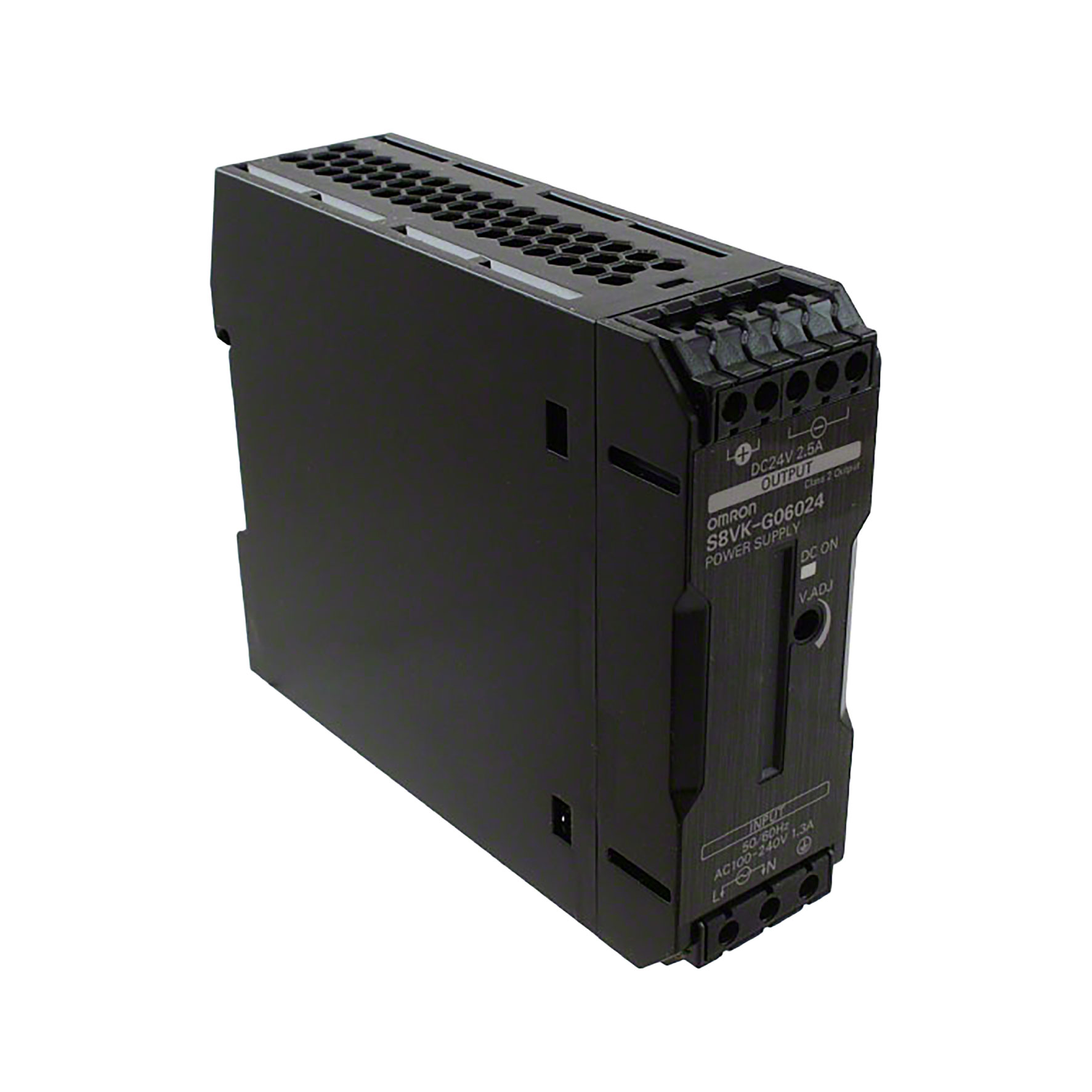

S8VK-G06024 Bộ nguồn công nghiệp OMRON 24VDC 2.5A 60W

Giới thiệu

S8VK-G06024 là bộ nguồn chuyển mạch 60 W, 24 VDC / 2.5 A, thiết kế cho tủ điều khiển cần nguồn 24 V ổn định, kích thước gọn, độ tin cậy cao. Phù hợp cấp nguồn cho PLC, mô-đun I/O, cảm biến, van điện từ, gateway/IIoT và HMI cỡ nhỏ.

Dải vào rộng 85–264 VAC (hỗ trợ 90–350 VDC), làm việc chắc chắn trong −40…70 °C (áp dụng derating). Power Boost 120% giúp xử lý dòng khởi động ngắn hạn của tải cuộn và tải tụ, hạn chế sụt áp và lỗi reset. Lắp DIN rail nhanh. Làm mát đối lưu, không quạt — giảm bảo trì.

Điểm nổi bật

• 24 VDC / 2.5 A (60 W) — đáp ứng hầu hết tải điều khiển phổ biến.
• Dải vào 85–264 VAC; hỗ trợ 90–350 VDC; 50/60 Hz.
• Power Boost 120% (~10 s) — chịu được đỉnh khởi động; tương đương ~3.0 A.
• Làm việc −40…70 °C (derating theo tài liệu); IP20; không dùng quạt.
• Bảo vệ đầy đủ: quá dòng/ngắn mạch (tự phục hồi), quá áp, quá nhiệt.
• V.ADJ tinh chỉnh điện áp ra (≈ −10%…+15%) để bù sụt áp trên đường dây.

Ứng dụng điển hình

• Cấp nguồn 24 VDC cho PLC/RTU, I/O, cảm biến, rơ-le, van điện từ, bộ chuyển đổi tín hiệu.
• HMI mini, gateway/IIoT, thiết bị đo & điều khiển trong cell máy.
• Thay thế nguồn tuyến tính cũ để tối ưu hiệu suất và độ tin cậy trong tủ OEM.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC (85–264VAC)                OMRON S8VK-G06024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L     [~]               │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N     [~]               │              │   −V   (0V)     │
│  FG ───────────────┼──────────▶   │  FG/PE [⏚]               │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴───────────────▶  └──────────────▶  Tải DC (PLC, I/O, van điện từ…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi nhiệt độ môi trường cao.
• Tiếp địa: nối FG/PE về đất để an toàn và giảm nhiễu.
• Bảo vệ sơ cấp: dùng MCB/cầu chì đúng dòng; dây/đầu cos đúng tiết diện.
• EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; thêm lọc EMI/ferrite khi cần.
• Kiểm tra sau lắp: đo điện áp sau khi chỉnh V.ADJ; đảm bảo dòng khởi động tải không vượt khả năng Boost.
• Song song/Series: nếu chạy song song để chia tải, cân chỉnh V.ADJ và dây ra tương đương; nếu mắc nối tiếp để tạo ±24 V, dùng diode bảo vệ phù hợp.
• Môi trường: tránh ngưng tụ/đóng băng; vệ sinh bụi định kỳ để tối ưu tản nhiệt.
