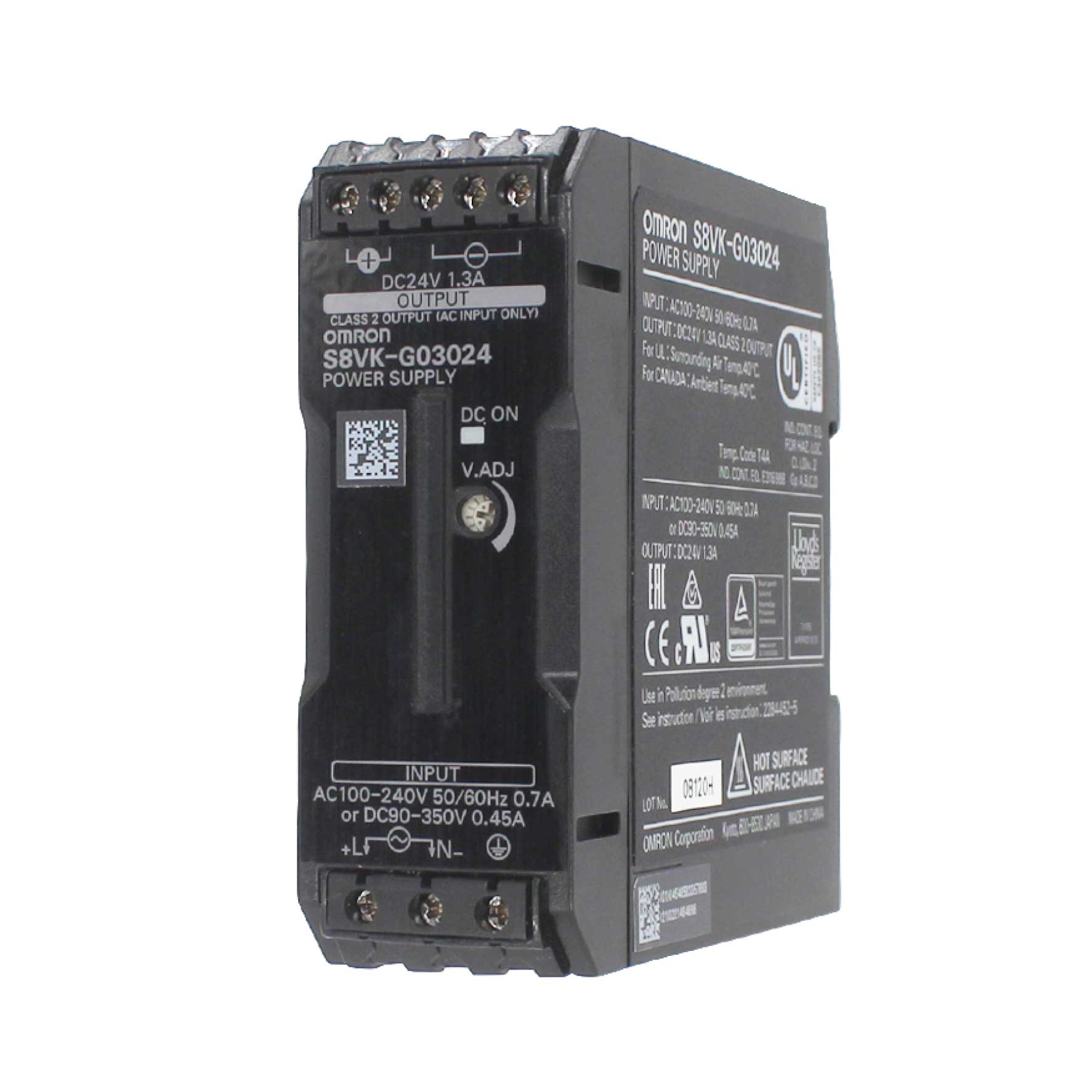

S8VK-G03024 Bộ nguồn công nghiệp OMRON 24VDC 1.3A 30W

Mã sản phẩm: S8VK-G03024

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

S8VK-G03024 là bộ nguồn công nghiệp 30 W, 24 VDC 1.3 A, thiết kế cho tủ điều khiển cần nguồn 24 V ổn định và gọn gàng. Phù hợp cấp nguồn cho PLC, I/O, cảm biến, van điện từ, bộ chuyển đổi tín hiệu và HMI cỡ nhỏ — những tải đòi hỏi điện áp sạch để hệ thống chạy đúng.

Nguồn vào linh hoạt 85–264 VAC (hỗ trợ 90–350 VDC), làm việc tin cậy trong dải −40…70 °C (áp dụng derating). Power Boost 120% giúp vượt qua dòng khởi động ngắn hạn của tải cuộn hoặc tải tụ, giảm sụt áp, tránh lỗi reset thiết bị. Làm mát đối lưu, không quạt — ít bảo trì.

Thuộc series S8VK-G, S8VK-G03024 cân bằng tốt giữa độ bền, hiệu suất và chi phí sở hữu. Lắp nhanh trên DIN rail, có đầy đủ bảo vệ (quá dòng/ngắn mạch, quá áp, quá nhiệt) và V.ADJ để tinh chỉnh điện áp ra.

Điểm nổi bật

24 VDC / 1.3 A (30 W) — đủ cho PLC, I/O và thiết bị điều khiển tiêu chuẩn.
Dải vào 85–264 VAC; hỗ trợ 90–350 VDC; 50/60 Hz.
Power Boost 120% cho tải khởi động/đột biến ngắn (~10 s).
Làm việc −40…70 °C (derating theo tài liệu); IP20; đối lưu tự nhiên.
Bảo vệ: quá dòng, ngắn mạch, quá áp, quá nhiệt; tự phục hồi.
Núm V.ADJ cho phép tinh chỉnh điện áp ngõ ra (≈ −10%…+15%).

Ứng dụng điển hình

Cấp nguồn 24 VDC cho PLC/RTU, mô-đun I/O, cảm biến, relay, van điện từ.
HMI mini, gateway IIoT, bộ chuyển đổi tín hiệu 24 V.
Chuẩn hóa nguồn 24 V trong tủ OEM; thay thế nguồn tuyến tính cũ để tiết kiệm năng lượng.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Điện áp ngõ ra	Dòng định mức	Công suất	Dải điện áp vào
S8VK-G03024	24 VDC (có V.ADJ)	1.3 A	30 W	85–264 VAC (50/60 Hz), 90–350 VDC

Thông số kỹ thuật (Specifications)

Hạng mục	Giá trị / Mô tả
Ngõ ra định mức	24 VDC / 1.3 A (30 W); tinh chỉnh bằng V.ADJ
Dải điện áp vào	85–264 VAC (1 pha), 90–350 VDC
Tần số vào	50/60 Hz
Power Boost	120% trong thời gian ngắn (~10 s); dùng để vượt tải khởi động
Nhiệt độ làm việc	−40…70 °C (derating theo tài liệu kỹ thuật; tránh ngưng tụ/đóng băng)
Bảo vệ	Quá dòng/Ngắn mạch (tự phục hồi), quá áp, quá nhiệt
Phương thức làm mát	Đối lưu tự nhiên, không dùng quạt
Mức bảo vệ vỏ	IP20
Ripple & Noise	Thấp, phù hợp cho điều khiển/đo lường (tham chiếu series S8VK-G)
Trọng lượng	200g

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào AC (LINE)	L, N	Đầu vào nguồn AC 85–264 VAC
Tiếp địa khung	FG/PE	Nối đất an toàn; giảm nhiễu, tăng miễn nhiễm EMC
Ngõ ra DC (LOAD)	+V, −V	Cấp nguồn 24 VDC cho tải
Chỉnh áp	V.ADJ	Tinh chỉnh điện áp ngõ ra 24 V

Nguồn AC (85–264VAC)                OMRON S8VK-G03024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L     [~]               │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N     [~]               │              │   −V   (0V)     │
│  FG ───────────────┼──────────▶   │  FG/PE [⏚]               │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴───────────────▶  └──────────────▶  Tải DC (PLC, I/O, van điện từ…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi nhiệt cao.
Tiếp địa: nối FG/PE về đất để an toàn và giảm nhiễu.
Bảo vệ sơ cấp: dùng MCB/cầu chì đúng dòng; dây/đầu cos đúng tiết diện.
EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; thêm lọc EMI/ferrite khi cần.
Kiểm tra sau lắp: đo điện áp sau khi chỉnh V.ADJ; bảo đảm tải khởi động không vượt khả năng Boost.
Môi trường: tránh ngưng tụ/đóng băng; vệ sinh bụi định kỳ để tối ưu tản nhiệt.
