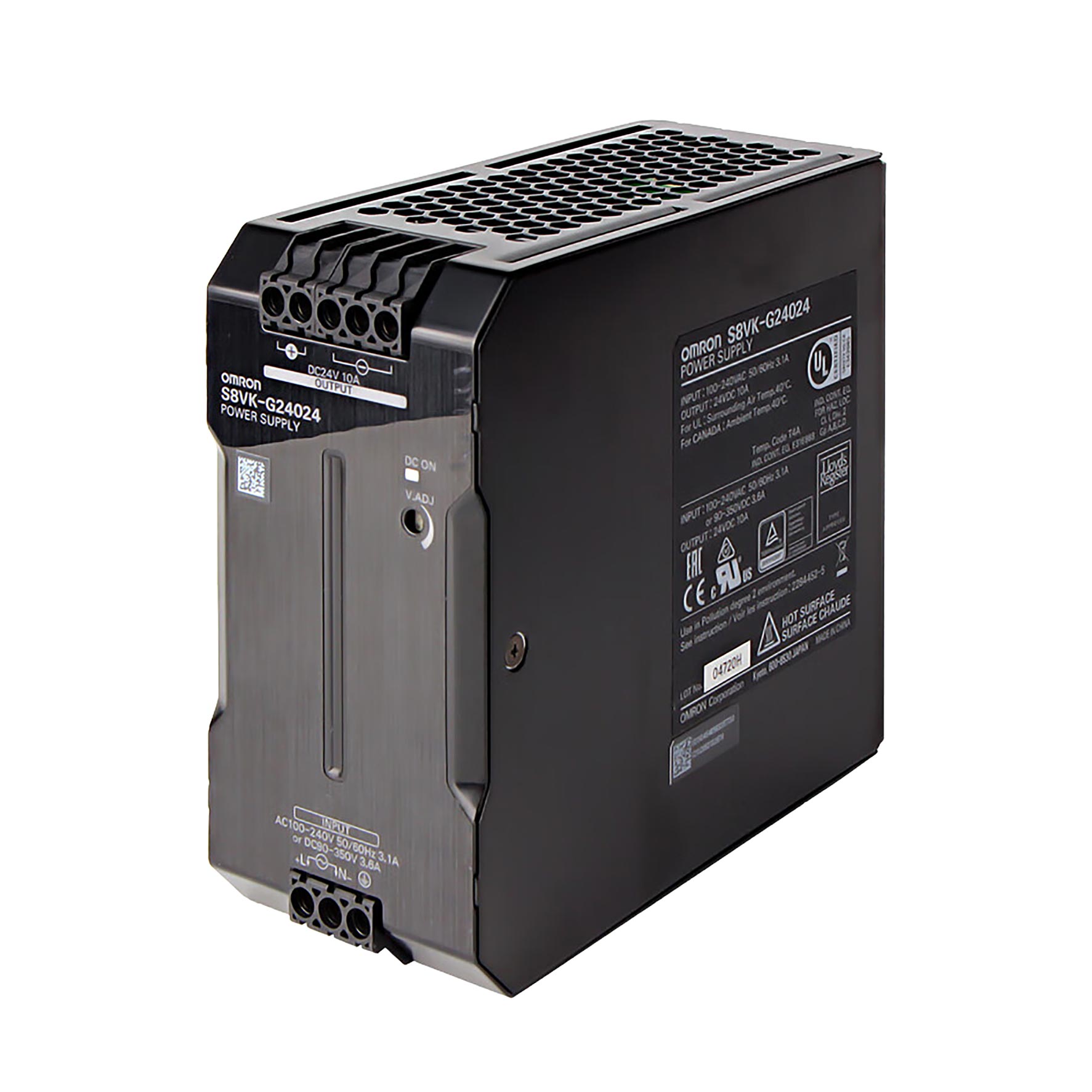

S8VK-G24024 Bộ nguồn công nghiệp OMRON 24VDC 10A 240W

Giới thiệu

S8VK-G24024 là bộ nguồn chuyển mạch 240 W, 24 VDC / 10 A, phục vụ tủ điều khiển cần 24 V ổn định, dư tải khởi động và độ tin cậy cao. Phù hợp cấp nguồn cho PLC, mô-đun I/O, cụm van điện từ, rơ-le, HMI, gateway IIoT và các cơ cấu cần sử dụng nguồn DC 24 V.

Dải vào rộng 85–264 VAC (hỗ trợ 90–350 VDC), tần số 50/60 Hz (47–63 Hz). Làm việc bền bỉ trong −40…70 °C (derating theo nhiệt). Power Boost 120% cho phép chịu đỉnh khởi động lên đến 12 A trong thời gian ngắn, giảm sụt áp và tránh reset thiết bị.

Thuộc series S8VK-G: kích thước gọn, lắp DIN rail nhanh, làm mát đối lưu (không quạt), bảo vệ đầy đủ (quá dòng/ngắn mạch, quá áp, quá nhiệt) và có V.ADJ để tinh chỉnh điện áp ra.

Điểm nổi bật

• 24 VDC / 10 A (240 W) — đủ tải cho cụm điều khiển/actuator 24 V quy mô vừa.
• Power Boost 120% ⇒ 12 A ngắn hạn để “gánh” đỉnh khởi động coil/tụ.
• Dải vào linh hoạt: 85–264 VAC (1 pha) hoặc 90–350 VDC; 50/60 Hz (47–63 Hz).
• Dải nhiệt −40…70 °C (derating theo dữ liệu); vỏ IP20; đối lưu tự nhiên.
• V.ADJ khoảng ≈ −10%…+15% để bù sụt áp đường dây.
• Độ bền cơ: rung 10–55 Hz, 0.375 mm; sốc 150 m/s² (3 lần/mỗi trục).

Ứng dụng điển hình

• Cấp nguồn 24 VDC cho PLC/RTU, I/O, cảm biến, rơ-le, van điện từ, servo phụ trợ, xilanh điện.
• HMI, gateway IIoT, bộ chuyển đổi tín hiệu/fieldbus, trạm máy đóng gói, băng tải, cell tự động hóa.
• Chuẩn hóa 24 VDC trong tủ OEM; nâng cấp nguồn để tăng hiệu suất và giảm downtime.

Thông tin đặt hàng (Ordering Information)

Thông số kỹ thuật (Specifications)

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nguồn AC (85–264VAC)                OMRON S8VK-G24024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L     [~]               │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N     [~]               │              │   −V   (0V)     │
│  FG ───────────────┼──────────▶   │  FG/PE [⏚]               │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴───────────────▶  └──────────────▶  Tải DC (PLC, I/O, van điện từ…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

• Boost đúng điều kiện: t₁ ≤ 10 s; Duty = t₁/(t₁+t₂) × 100% ≤ 30%; I_avg ≤ I_{định mức}.
• Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi nhiệt cao.
• Tiếp địa: nối FG/PE về đất đúng chuẩn để an toàn và giảm nhiễu.
• Bảo vệ sơ cấp: dùng MCB/cầu chì đúng dòng; chọn dây/đầu cos đúng tiết diện.
• EMC & đi dây: tách rời đường AC/DC; hạn chế vòng lặp; bổ sung lọc EMI/ferrite khi cần.
• Song song/Series: nếu chia tải song song, cân chỉnh V.ADJ và dây ra tương đương; nếu mắc nối tiếp để tạo ±24 V, dùng diode bảo vệ phù hợp.
• Kiểm tra sau lắp: đo lại điện áp sau khi chỉnh V.ADJ; xác nhận dòng khởi động tải không vượt khả năng Boost.
