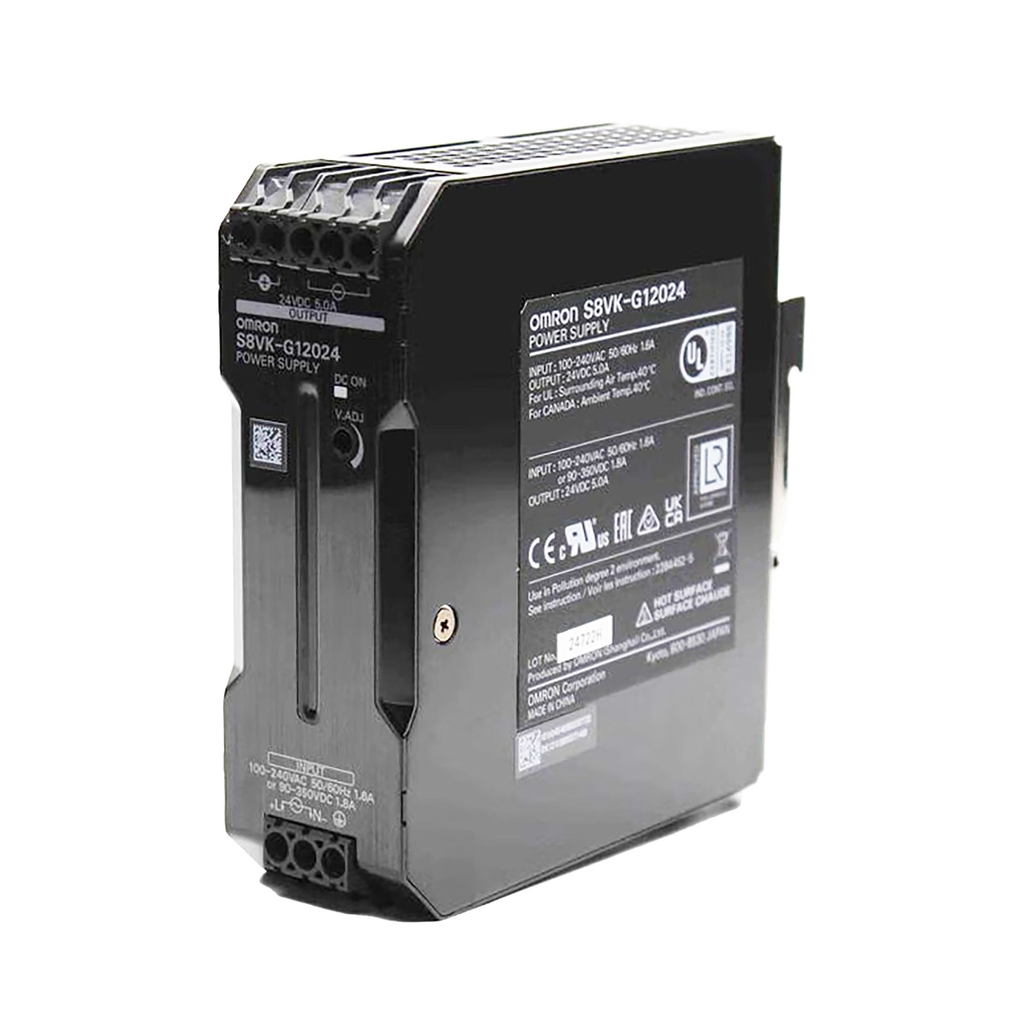

S8VK-G12024 Bộ nguồn công nghiệp OMRON 24VDC 5A 120W

Mã sản phẩm: S8VK-G12024

Thương hiệu: OMRON

Đánh giá

Tình trạng kho:

Khi tình trạng Hết hàng, vui lòng liên hệ với Chuyên Viên Kinh Doanh để có được giá tốt và thời gian đặt hàng nhanh nhất.

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng bảo mật.

Miễn phí vận chuyển với tất cả đơn hàng (phương thức giao bằng Chuyển Phát Nhanh).

Bảo hành chính hãng 12 tháng.

Cam kết 100% chính hãng.

Tin tức

E39-S65 OMRON Phụ kiện Slit cho cảm biến quang E3Z

Mô tả
Chính sách bảo hành
Nhận xét sản phẩm

Mô tả

S8VK-G12024 là bộ nguồn chuyển mạch 120 W, 24 VDC / 5 A cho tủ điều khiển công nghiệp cần 24 V ổn định, độ tin cậy cao. Phù hợp cấp nguồn cho PLC, I/O, cảm biến, van điện từ, gateway IIoT, HMI và các cơ cấu cần sử dụng nguồn DC 24 V.

Dải vào rộng 85–264 VAC (hỗ trợ 90–350 VDC), vận hành chắc chắn trong −40…70 °C (áp dụng derating). Power Boost 120% giúp vượt qua dòng khởi động ngắn hạn, hạn chế sụt áp và reset thiết bị. Làm mát đối lưu, không quạt — giảm bảo trì.

Điểm nổi bật

24 VDC / 5 A (120 W) — đủ tải cho phần lớn cụm điều khiển và cơ cấu 24 V.
Dải vào 85–264 VAC; hỗ trợ 90–350 VDC; 50/60 Hz.
Power Boost 120% (~6 A trong thời gian ngắn) để chịu đỉnh khởi động.
Dải nhiệt −40…70 °C (derating theo tài liệu); vỏ IP20; không dùng quạt.
Bảo vệ: quá dòng/Ngắn mạch (tự phục hồi), quá áp, quá nhiệt.
V.ADJ bù sụt áp đường dây (≈ −10%…+15%).

Ứng dụng điển hình

Cấp nguồn cho PLC/RTU, mô-đun I/O, cảm biến, rơ-le, van điện từ, cơ cấu chấp hành 24 V.
HMI, gateway IIoT, bộ chuyển đổi tín hiệu, cụm điều khiển máy đóng gói/băng tải.
Chuẩn hóa 24 VDC trong tủ OEM; thay nguồn tuyến tính để tăng hiệu suất và độ tin cậy.

Thông tin đặt hàng (Ordering Information)

Mã sản phẩm	Điện áp ngõ ra	Dòng định mức	Công suất	Dải điện áp vào
S8VK-G12024	24 VDC (có V.ADJ)	5 A	120 W	85–264 VAC (50/60 Hz), 90–350 VDC

Thông số kỹ thuật (Specifications)

Hạng mục	Giá trị / Mô tả
Ngõ ra định mức	24 VDC / 5 A (120 W); tinh chỉnh bằng V.ADJ
Dải điện áp vào	85–264 VAC (1 pha), 90–350 VDC
Tần số vào	50/60 Hz
Power Boost	120% trong thời gian ngắn (~10 s); dùng để vượt tải khởi động
Nhiệt độ làm việc	−40…70 °C (derating theo tài liệu kỹ thuật; tránh ngưng tụ/đóng băng)
Bảo vệ	Quá dòng/Ngắn mạch (tự phục hồi), quá áp, quá nhiệt
Phương thức làm mát	Đối lưu tự nhiên, không dùng quạt
Mức bảo vệ vỏ	IP20
Ripple & Noise	Thấp, phù hợp cho điều khiển/đo lường (tham chiếu series S8VK-G)
Trọng lượng	620g

Sơ đồ chân / Đấu dây (Pinout / Wiring)

Nhóm cực	Ký hiệu	Chức năng
Ngõ vào AC (LINE)	L, N	Đầu vào nguồn AC 85–264 VAC
Tiếp địa khung	FG/PE	Nối đất an toàn; giảm nhiễu, tăng miễn nhiễm EMC
Ngõ ra DC (LOAD)	+V, −V	Cấp nguồn 24 VDC cho tải
Chỉnh áp	V.ADJ	Tinh chỉnh điện áp ngõ ra 24 V

Nguồn AC (85–264VAC)                OMRON S8VK-G12024                         Tải 24V DC
┌────────────────────┐              ┌───────────────────────────┐              ┌──────────────────┐
│  L  ───────────────┼──────────▶   │  L     [~]               │              │   +V   (24V+)   │
│  N  ───────────────┼──────────▶   │  N     [~]               │              │   −V   (0V)     │
│  FG ───────────────┼──────────▶   │  FG/PE [⏚]               │              └──────────────────┘
└────────────────────┘              │                           │
                                    │  +V  ──┐                  │
                                    │  −V  ──┴───────────────▶  └──────────────▶  Tải DC (PLC, I/O, van điện từ…)
                                    │  V.ADJ  (tinh chỉnh)     │
                                    └──────────────────────────┘

Lưu ý lắp đặt & an toàn

Derating & thông gió: giữ khe hở thông gió đúng khuyến nghị; giảm tải khi nhiệt độ môi trường cao.
Tiếp địa: nối FG/PE về đất để an toàn và giảm nhiễu.
Bảo vệ sơ cấp: dùng MCB/cầu chì đúng dòng; dây/đầu cos đúng tiết diện.
EMC & đi dây: tách rời đường AC và DC; hạn chế vòng lặp; thêm lọc EMI/ferrite khi cần.
Kiểm tra sau lắp: đo điện áp sau khi chỉnh V.ADJ; đảm bảo dòng khởi động tải không vượt khả năng Boost.
Song song/Series: nếu chạy song song để chia tải, cân chỉnh V.ADJ và dây ra tương đương; nếu mắc nối tiếp để tạo ±24 V, dùng diode bảo vệ phù hợp.
Môi trường: tránh ngưng tụ/đóng băng; vệ sinh bụi định kỳ để tối ưu tản nhiệt.
