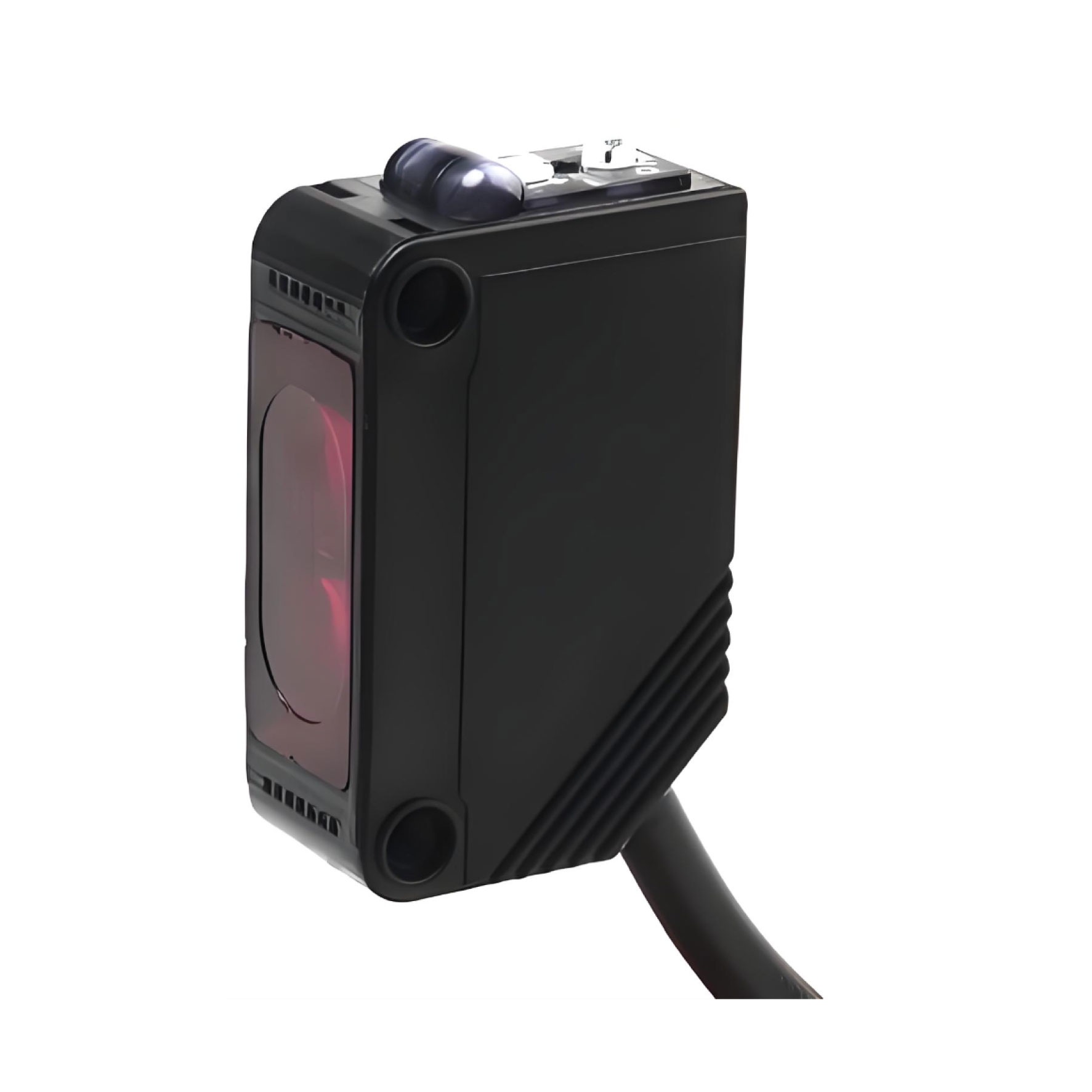

E3ZG-D81 2M OMRON Cảm biến quang phản xạ khuếch tán

Kiểu cảm biến diffuse-reflective, phù hợp các ứng dụng phát hiện vật thể ở cự ly ngắn mà không cần reflector hoặc bộ thu phát rời.

Khoảng cách phát hiện 100 mm với đối tượng chuẩn là giấy trắng 100 × 100 mm, phù hợp cho nhiều cơ cấu kiểm tra có hoặc không trong máy tự động.

Ngõ ra PNP open collector, phù hợp với nhiều hệ PLC và module input DC chuẩn vào dương.

Phiên bản cáp liền 2 m, thuận tiện cho máy tiêu chuẩn, tủ điện công nghiệp và các vị trí cần đi dây nhanh.

Sử dụng nguồn sáng hồng ngoại 860 nm, phù hợp cho các ứng dụng phát hiện ổn định trong môi trường sản xuất thông dụng.

Thời gian đáp ứng operate hoặc reset 1 ms max., đáp ứng tốt cho bài toán đếm và phát hiện vật chuyển động nhanh.

Độ sai khác hành trình 20% max. của khoảng cách cài đặt, hữu ích khi cần đánh giá độ ổn định điểm tác động trong thực tế.

Cấp bảo vệ IP67, phù hợp môi trường nhà máy có bụi và ẩm.

Thông số kỹ thuật

Series	OMRON E3Z – Compact Photoelectric Sensor with Built-in Amplifier
Model	E3ZG-D81 2M
Phương thức cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Kiểu ngõ ra	PNP open collector
Nguồn cấp	12 đến 24 VDC ±10%, ripple (p-p) 10% max.
Khoảng cách phát hiện định mức	100 mm (giấy trắng 100 × 100 mm)
Độ sai khác hành trình	20% max. của khoảng cách cài đặt
Nguồn sáng	LED hồng ngoại 860 nm
Dòng tiêu thụ	30 mA max.
Mạch bảo vệ	Bảo vệ đấu ngược cực nguồn, bảo vệ ngắn mạch ngõ ra, mutual interference prevention và bảo vệ đảo cực ngõ ra
Thời gian đáp ứng	Operate hoặc reset: 1 ms max.
Chế độ hoạt động	Light-ON / Dark-ON selectable
Điều chỉnh độ nhạy	Biến trở 1 vòng
Thông số tải ngõ ra	Điện áp tải tối đa 26.4 VDC; dòng tải tối đa 100 mA; điện áp dư 1 V max. khi tải dưới 10 mA, 2 V max. khi tải 10 đến 100 mA
Cấp bảo vệ	IEC, IP67
Ánh sáng môi trường cho phép	Đèn sợi đốt: 3,000 lx max.; ánh sáng mặt trời: 10,000 lx max.
Nhiệt độ môi trường làm việc	-25 đến 55°C, không đóng băng và không ngưng tụ
Nhiệt độ lưu trữ	-40 đến 70°C, không đóng băng và không ngưng tụ
Độ ẩm môi trường	Vận hành 35% đến 85%; lưu trữ 35% đến 95%, không ngưng tụ
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	1,000 VAC, 50/60 Hz trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục X, Y, Z
Độ bền sốc	500 m/s², 3 lần theo mỗi trục X, Y, Z
Kiểu kết nối	Cáp liền, chiều dài tiêu chuẩn 2 m
Chỉ thị	Đèn hoạt động màu cam, đèn ổn định màu xanh
Vật liệu vỏ	PBT (polybutylene terephthalate)
Vật liệu thấu kính	Modified polyarylate
Trọng lượng (đóng gói)	Xấp xỉ 65 g

Lưu ý lắp đặt & an toàn

Không sử dụng E3Z-D81 2M cho mục đích bảo vệ an toàn con người hoặc các chức năng safety-rated.
Đây là cảm biến phản xạ khuếch tán nên khoảng cách phát hiện phụ thuộc màu sắc, kích thước và độ phản xạ của vật thể thực tế. Nên test trực tiếp với sản phẩm thật trước khi chốt vị trí lắp.
Khoảng cách 100 mm được xác lập với giấy trắng 100 × 100 mm. Khi đổi sang vật thể tối màu, bóng, trong mờ hoặc bề mặt không đồng đều, khoảng cách thực tế có thể thay đổi đáng kể.
Với ngõ ra PNP, tải phải mắc giữa dây đen và 0 V. Đây là lỗi hay gặp khi thay thế cảm biến ngoài hiện trường giữa bản NPN và PNP.
Nên tránh để nền phía sau quá gần hoặc quá phản xạ nếu cần phân biệt rõ vật thể nhỏ ở cự ly ngắn.
Dùng vít M3 để lắp cảm biến, mô-men siết tối đa 0.53 N·m. Không siết quá lực để tránh biến dạng thân hoặc giá đỡ.
Nên đi dây tín hiệu cảm biến tách khỏi dây động lực, dây biến tần và dây contactor để hạn chế nhiễu ngõ vào PLC.
Vệ sinh định kỳ mặt quang của sensor để tránh giảm độ ổn định phát hiện do bụi bẩn bám lâu ngày.
