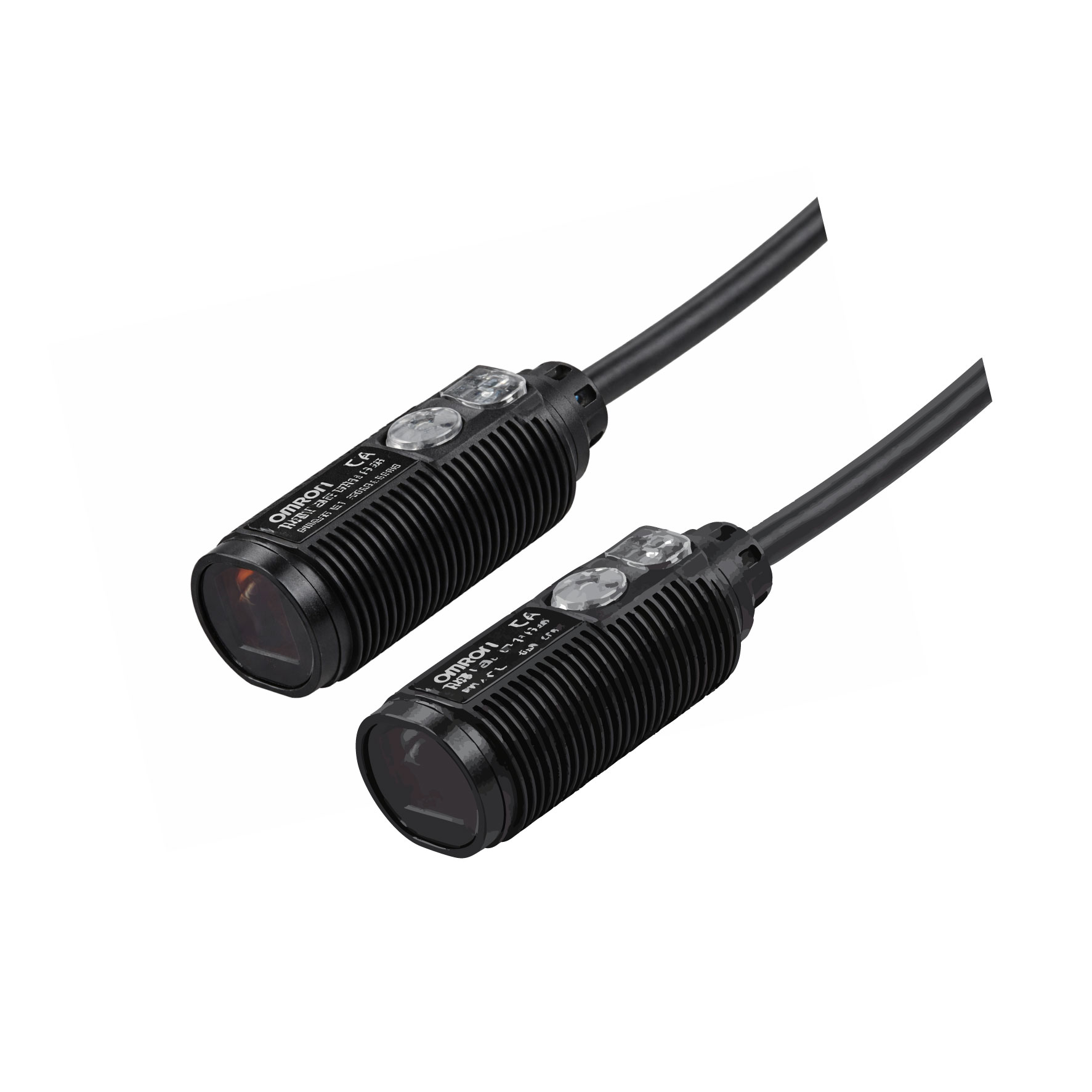

Khoảng cách phát hiện định mức 20 m, phù hợp cho cửa máy, băng tải dài hoặc các vị trí cần bắt vật từ xa.
Kiểu thu phát rời giúp tín hiệu ổn định hơn khi nền phía sau phức tạp hoặc khoảng cách lắp lớn.
Dòng tiêu thụ Tổng 40 mA max. (Emitter 25 mA max.; Receiver 15 mA max.); nguồn sáng LED đỏ (624 nm).
Ngõ ra NPN open collector và chế độ Light-ON / Dark-ON selectable bằng wiring, dễ ghép với PLC 24 VDC.
Thông số kỹ thuật
| Series | E3FA |
|---|---|
| Model | E3FA-TN11 2M |
| Kiểu cảm biến | Thu phát rời |
| Kiểu thân | Thẳng |
| Kiểu kết nối | Dây sẵn 2 m |
| Kiểu ngõ ra | NPN open collector |
| Khoảng cách phát hiện | 20 m |
| Nguồn cấp | 10 đến 30 VDC ±10%, ripple 10% p-p max. |
| Vật chuẩn tham chiếu | Opaque 7 mm dia. min. |
| Góc định hướng | 2° min. |
| Dòng tiêu thụ | Tổng 40 mA max. (Emitter 25 mA max.; Receiver 15 mA max.) |
| Nguồn sáng | LED đỏ (624 nm) |
| Thông số tải ngõ ra | Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 3 V max. |
| Chế độ hoạt động | Light-ON / Dark-ON selectable bằng wiring |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra |
| Thời gian đáp ứng | 0.5 ms max. |
| Điều chỉnh độ nhạy | Một vòng |
| Ánh sáng môi trường | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max. |
| Nhiệt độ môi trường làm việc | -25 đến 55°C |
| Nhiệt độ lưu trữ | -40 đến 70°C |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,000 VAC trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | 500 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IEC IP67 / DIN 40050-9 IP69K |
| Vật liệu vỏ | ABS |
| Vật liệu đai ốc | POM |
| Vật liệu lens / display | PMMA |
| Vật liệu adjuster | POM |
Lưu ý lắp đặt & an toàn
- Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
- Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
- Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
- Bản dây sẵn 2 m nên đi dây gọn, tránh kéo căng hoặc bẻ gập mạnh sát thân cảm biến.
- Đây là model set gồm đầu phát và đầu thu, cần lắp đúng cặp tương ứng để cảm biến làm việc ổn định.
