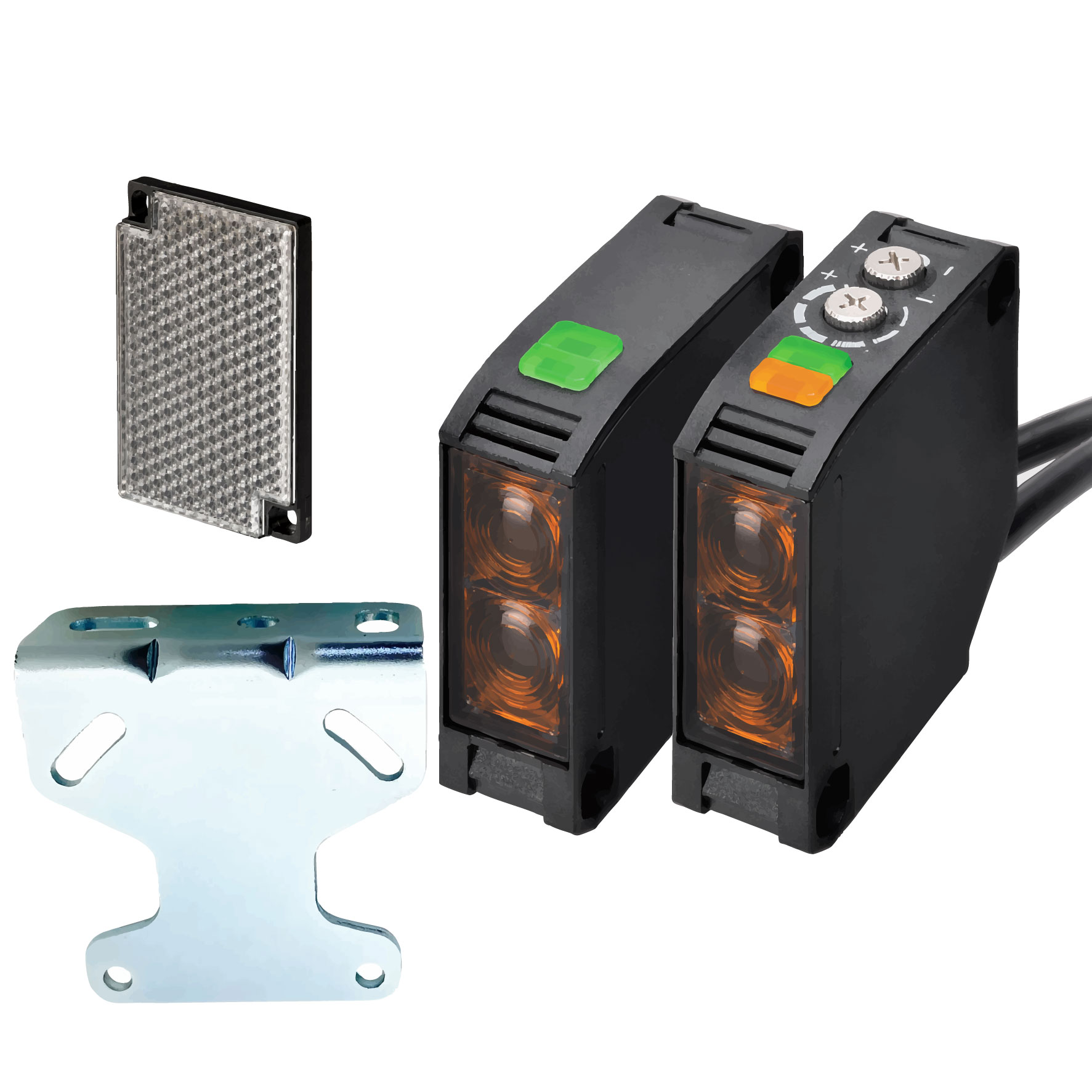

E3JK-TR12-C 2M là cảm biến quang OMRON dòng E3JK (NEW), kiểu thu phát rời, phù hợp cho các vị trí cần khoảng cách phát hiện xa và tín hiệu ổn định.
Model này dùng nguồn AC/DC dải rộng, ngõ ra relay, dây sẵn 2 m và khoảng cách phát hiện 5 m. Đây là mã set gồm đầu phát và đầu thu đi theo cặp.
Thông số kỹ thuật
| Model | E3JK-TR12-C 2M |
|---|---|
| Kiểu cảm biến | Thu phát rời |
| Kiểu nguồn | Nguồn AC/DC dải rộng |
| Nguồn cấp | 24 đến 240 VDC ±10%; 24 đến 240 VAC ±10%, 50/60 Hz |
| Khoảng cách phát hiện | 5 m |
| Nguồn sáng | LED đỏ 624 nm |
| Vật chuẩn tham chiếu | Vật cản đục, đường kính tối thiểu 17 mm |
| Góc định hướng | Đầu phát và đầu thu: 3° min. |
| Kiểu ngõ ra | Relay 1 tiếp điểm chuyển đổi |
| Thông số tiếp điểm | 250 VAC 3 A max. (cosφ = 1); 5 VDC 10 mA min. |
| Công suất / dòng tiêu thụ | 3 W max. (Emitter 1.5 W max.; Receiver 1.5 W max.) |
| Thời gian đáp ứng | 20 ms max. |
| Chế độ hoạt động | Chọn chế độ tác động khi có sáng hoặc khi mất sáng |
| Điều chỉnh độ nhạy | Biến trở 1 vòng (chỉnh ở đầu thu) |
| Mạch bảo vệ | Không có |
| Kiểu kết nối | Dây sẵn 2 m |
| Phụ kiện đi kèm | Giá đỡ E39-L40 |
| Ánh sáng môi trường cho phép | Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 11,000 lx max. |
| Nhiệt độ môi trường làm việc | -25 đến 55°C, không đóng băng, không ngưng tụ |
| Nhiệt độ lưu trữ | -40 đến 70°C, không đóng băng, không ngưng tụ |
| Độ ẩm môi trường | 35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ |
| Điện trở cách điện | 20 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC 50/60 Hz trong 1 phút |
| Độ bền rung | 10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục |
| Độ bền sốc | Phá hủy: 500 m/s², 3 lần theo mỗi trục; sai số: 100 m/s², 3 lần theo mỗi trục |
| Cấp bảo vệ | IP64 |
| Khối lượng đóng gói | Xấp xỉ 350 g |
| Vật liệu vỏ | ABS |
| Vật liệu lens / cửa sổ hiển thị | Nhựa methacrylic |
| Vật liệu adjuster | POM |
| Vật liệu cáp | PVC |
| Bán kính uốn cáp | R18 |
Lưu ý lắp đặt & an toàn
- Đây là model set gồm đầu phát và đầu thu. Cần lắp đúng cặp tương ứng để cảm biến làm việc ổn định.
- Dùng đúng dải nguồn 24 đến 240 VAC/VDC theo tài liệu của hãng. Không đấu sai sơ đồ tiếp điểm relay.
- Không dùng cảm biến này cho mục đích bảo vệ an toàn con người hoặc mạch safety.
