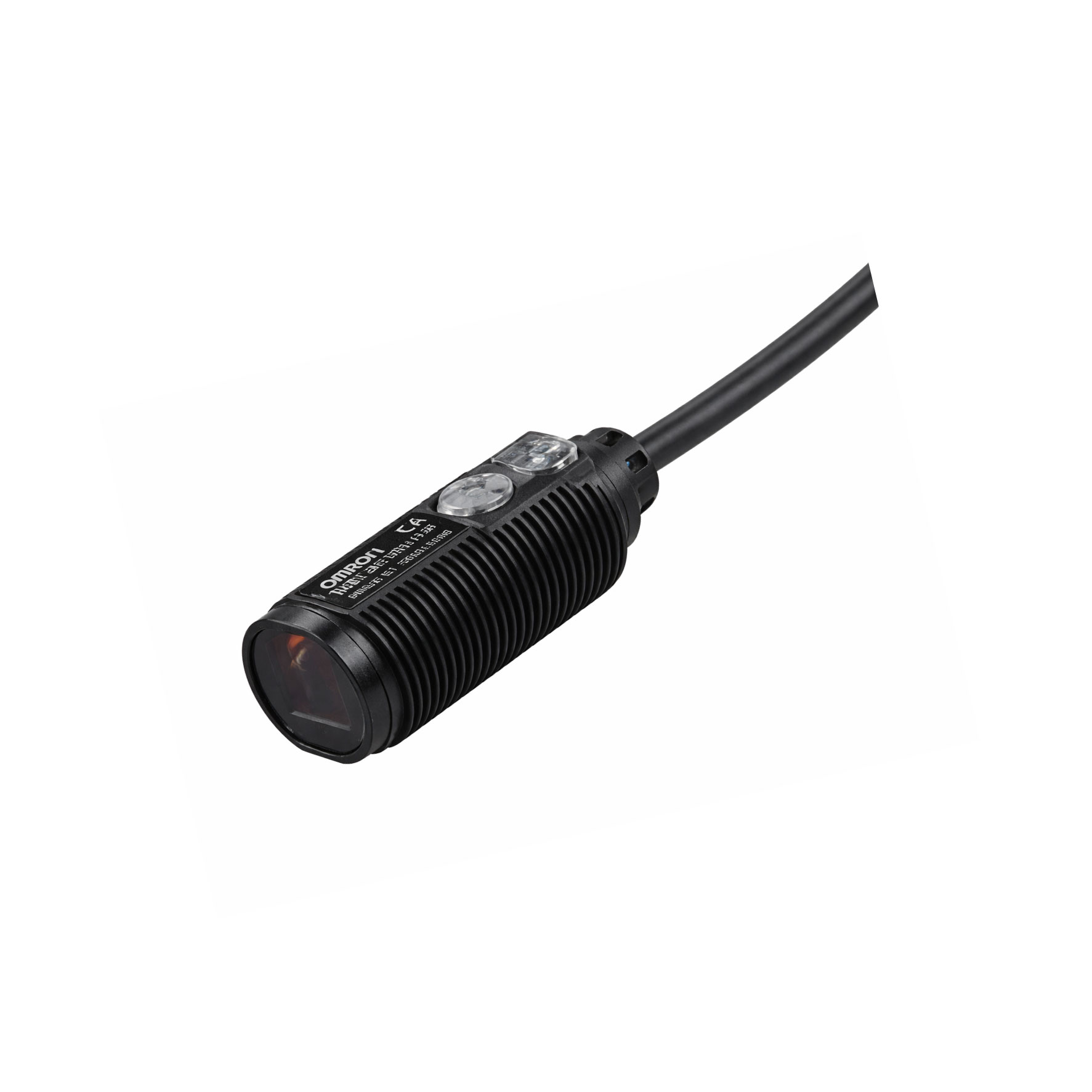

E3FA-DP12 2M OMRON Cảm biến quang

Khoảng cách phát hiện 300 mm (giấy trắng 300 × 300 mm) với giấy trắng 300 × 300 mm.

Điểm sáng tham chiếu 40 × 50 mm tại 300 mm, phù hợp cho các bài toán phát hiện có hoặc không ở cự ly ngắn đến trung bình.

Ngõ ra PNP open collector, nguồn sáng LED đỏ (624 nm), dễ ghép với PLC 24 VDC.

Kiểu khuếch tán phù hợp cho máy đóng gói, băng tải, chốt chặn sản phẩm và các vị trí cần lắp gọn.

Thông số kỹ thuật

Series	E3FA
Model	E3FA-DP12 2M
Kiểu cảm biến	Khuếch tán
Kiểu thân	Thẳng
Kiểu kết nối	Dây sẵn 2 m
Kiểu ngõ ra	PNP open collector
Khoảng cách phát hiện	300 mm (giấy trắng 300 × 300 mm)
Nguồn cấp	10 đến 30 VDC ±10%, ripple 10% p-p max.
Điểm sáng tham chiếu	40 × 50 mm tại 300 mm
Sai khác hành trình	20% max.
Dòng tiêu thụ	25 mA max.
Nguồn sáng	LED đỏ (624 nm)
Thông số tải ngõ ra	Tải 100 mA max.; nguồn tải 30 VDC max.; điện áp dư 3 V max.
Chế độ hoạt động	Light-ON / Dark-ON selectable bằng wiring
Mạch bảo vệ	Bảo vệ ngược cực nguồn, ngắn mạch ngõ ra, đảo cực ngõ ra
Thời gian đáp ứng	0.5 ms max.
Điều chỉnh độ nhạy	Một vòng
Ánh sáng môi trường	Đèn sợi đốt 3,000 lx max.; ánh sáng mặt trời 10,000 lx max.
Nhiệt độ môi trường làm việc	-25 đến 55°C
Nhiệt độ lưu trữ	-40 đến 70°C
Độ ẩm môi trường	35 đến 85% RH khi làm việc; 35 đến 95% RH khi lưu trữ, không ngưng tụ
Điện trở cách điện	20 MΩ min. tại 500 VDC
Độ bền điện môi	1,000 VAC trong 1 phút
Độ bền rung	10 đến 55 Hz, biên độ kép 1.5 mm, 2 giờ theo mỗi trục
Độ bền sốc	500 m/s², 3 lần theo mỗi trục
Cấp bảo vệ	IEC IP67 / DIN 40050-9 IP69K
Vật liệu vỏ	ABS
Vật liệu đai ốc	POM
Vật liệu lens / display	PMMA
Vật liệu adjuster	POM

Không dùng cảm biến này cho chức năng bảo vệ an toàn con người hoặc mạch safety.
Chỉ cấp nguồn DC đúng dải điện áp cho phép. Không cấp nguồn AC cho cảm biến.
Lắp bằng ren M18 và gá cơ khí chắc chắn để giữ độ ổn định khi máy rung hoặc chạy tốc độ cao.
Bản dây sẵn 2 m nên đi dây gọn, tránh kéo căng hoặc bẻ gập mạnh sát thân cảm biến.
