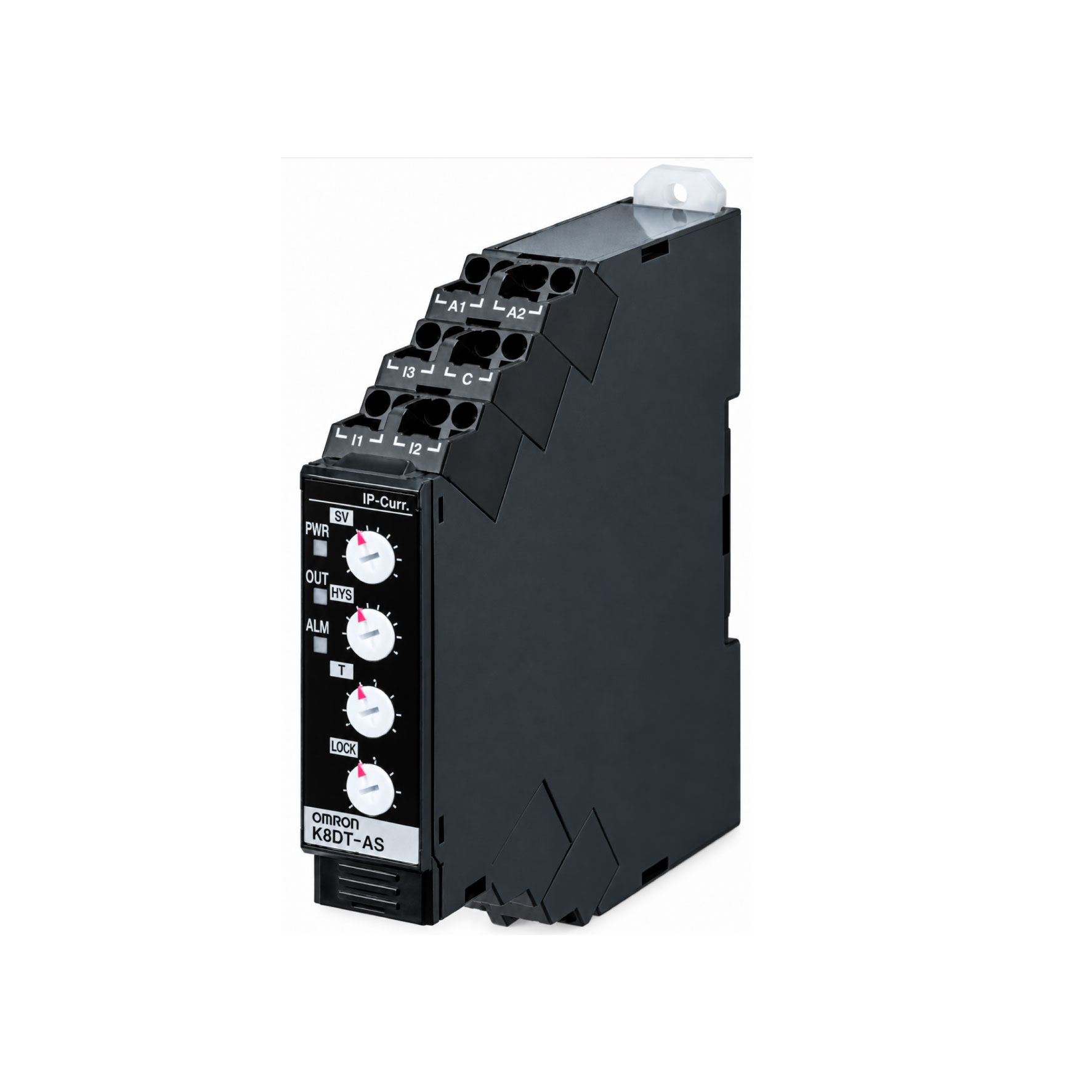

K8DT-AS3TA OMRON Rơ-le giám sát dòng điện một pha, giám sát dòng qua biến dòng

K8DT-AS3TA là rơ-le OMRON theo dõi dòng xoay chiều một pha qua biến dòng K8AC-CT200L để cảnh báo quá dòng hoặc thiếu dòng. Thiết bị cấp nguồn 100–240 VAC (50/60 Hz), đưa tín hiệu bằng ngõ ra transistor.

Ứng dụng điển hình

Phát hiện quá dòng ở động cơ một pha thông qua biến dòng.
Cảnh báo động cơ chạy thiếu tải hoặc dòng giảm bất thường.
Giám sát dòng điện xoay chiều của thiết bị đến 200 A.

Thông số kỹ thuật

Model	K8DT-AS3TA
Hãng sản xuất	OMRON
Loại thiết bị	Rơ-le giám sát dòng điện một pha
Chức năng	Chọn cảnh báo quá dòng hoặc thiếu dòng
Dải dòng điện giám sát	10–100 A AC (chân I2–C); 20–200 A AC (chân I3–C)
Cách đo dòng	Chỉ đo qua biến dòng OMRON K8AC-CT200L; không được đấu dòng điện trực tiếp
Nguồn cấp	100–240 VAC (50/60 Hz)
Công suất tiêu thụ	Tối đa 2,5 VA
Tín hiệu đầu ra	1 ngõ ra transistor
Khả năng đầu ra	Điện áp danh định 24 VDC (tối đa 26,4 VDC); dòng ra tối đa 50 mA
Thời gian trễ tác động	Có thể điều chỉnh từ 0,1 đến 30 giây
Thời gian bỏ qua khi khởi động	Có thể điều chỉnh từ 0 đến 30 giây; chỉ dùng trong chế độ quá dòng
Mức chênh lệch để đặt lại	Có thể điều chỉnh từ 5% đến 50% ngưỡng tác động
Cách đặt lại	Tự động hoặc thủ công (ngắt nguồn ít nhất 1 giây)
Đèn chỉ thị	Đèn báo nguồn, trạng thái đầu ra và cảnh báo
Nhiệt độ làm việc	−20 đến 60°C, không ngưng tụ hoặc đóng băng
Kích thước	17,5 × 90 × 90 mm (rộng × cao × sâu)
Cấp bảo vệ tại đầu nối	IP20
Kiểu lắp đặt	Thanh ray DIN hoặc bắt vít
Tiết diện dây đấu nối	0,25–1,5 mm²
Biến dòng cần dùng	OMRON K8AC-CT200L (mua riêng)

Lưu ý lắp đặt và an toàn

K8DT-AS3 chỉ được sử dụng với biến dòng OMRON K8AC-CT200L; tuyệt đối không đấu dòng tải trực tiếp vào đầu đo của rơ-le.
Đấu dây thứ cấp của biến dòng vào đúng chân k và l; chọn dải 100 A hoặc 200 A đúng theo cách đấu chân đầu vào của rơ-le.
Chọn đúng nguồn cấp và loại đầu ra theo mã sản phẩm; đây là hai thông số khác nhau với dòng điện cần giám sát.
Chỉ chọn một chế độ cảnh báo quá dòng hoặc thiếu dòng tại một thời điểm; không giám sát đồng thời hai chế độ.
Ngõ ra transistor chỉ dùng cho mạch điều khiển phù hợp; không đấu tải vượt 50 mA.
Ngắt điện trước khi đấu dây hoặc thay đổi công tắc cài đặt.
