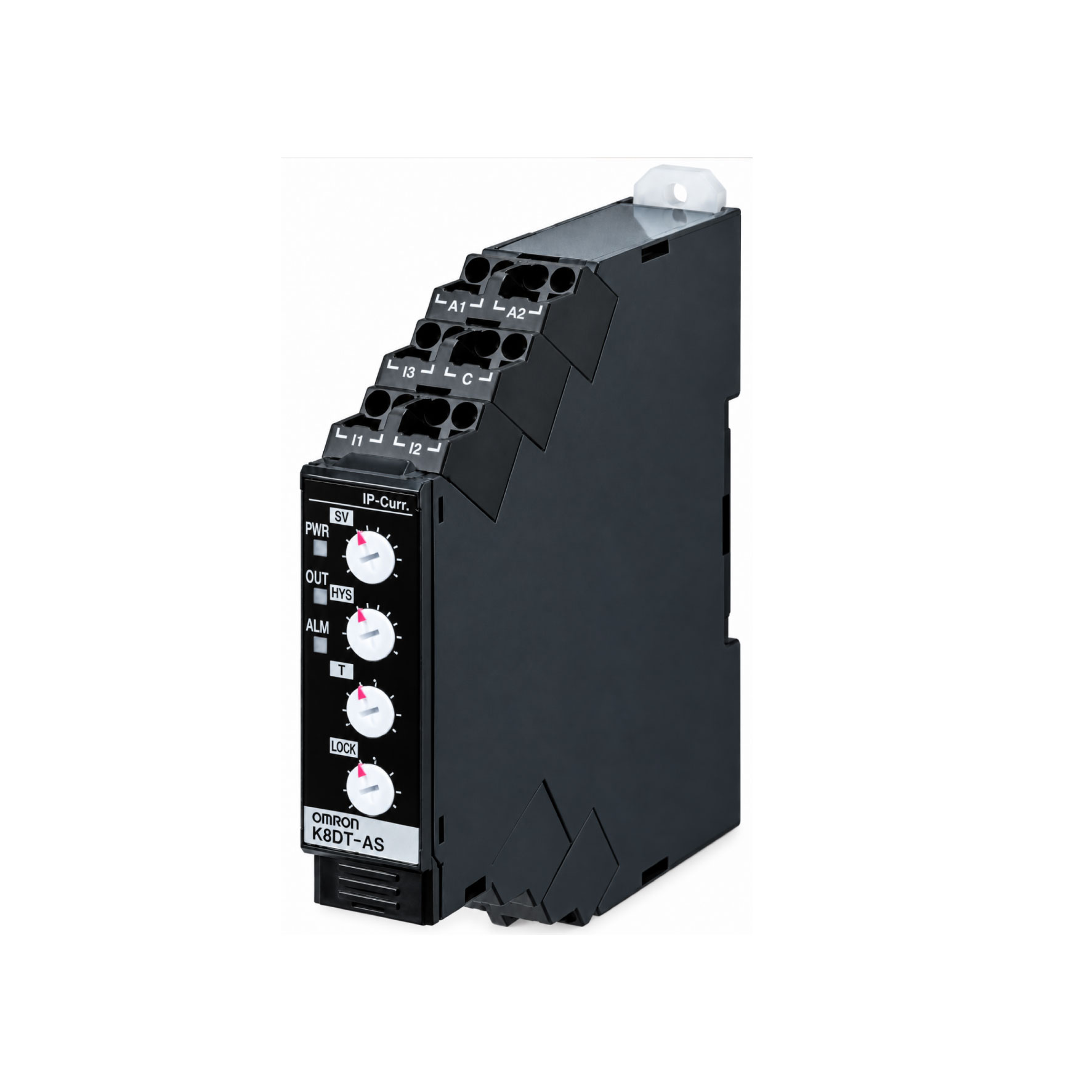

K8DT-AS3CA là rơ-le OMRON theo dõi dòng xoay chiều một pha qua biến dòng K8AC-CT200L để cảnh báo quá dòng hoặc thiếu dòng. Thiết bị cấp nguồn 100–240 VAC (50/60 Hz), đưa tín hiệu bằng tiếp điểm chuyển đổi.
Ứng dụng điển hình
- Phát hiện quá dòng ở động cơ một pha thông qua biến dòng.
- Cảnh báo động cơ chạy thiếu tải hoặc dòng giảm bất thường.
- Giám sát dòng điện xoay chiều của thiết bị đến 200 A.
Thông số kỹ thuật
| Model | K8DT-AS3CA |
|---|---|
| Hãng sản xuất | OMRON |
| Loại thiết bị | Rơ-le giám sát dòng điện một pha |
| Chức năng | Chọn cảnh báo quá dòng hoặc thiếu dòng |
| Dải dòng điện giám sát | 10–100 A AC (chân I2–C); 20–200 A AC (chân I3–C) |
| Cách đo dòng | Chỉ đo qua biến dòng OMRON K8AC-CT200L; không được đấu dòng điện trực tiếp |
| Nguồn cấp | 100–240 VAC (50/60 Hz) |
| Công suất tiêu thụ | Tối đa 2,5 VA |
| Tín hiệu đầu ra | 1 tiếp điểm chuyển đổi (1 thường mở, 1 thường đóng) |
| Khả năng đầu ra | Tải thuần trở: 5 A tại 250 VAC hoặc 5 A tại 30 VDC |
| Thời gian trễ tác động | Có thể điều chỉnh từ 0,1 đến 30 giây |
| Thời gian bỏ qua khi khởi động | Có thể điều chỉnh từ 0 đến 30 giây; chỉ dùng trong chế độ quá dòng |
| Mức chênh lệch để đặt lại | Có thể điều chỉnh từ 5% đến 50% ngưỡng tác động |
| Cách đặt lại | Tự động hoặc thủ công (ngắt nguồn ít nhất 1 giây) |
| Đèn chỉ thị | Đèn báo nguồn, trạng thái đầu ra và cảnh báo |
| Nhiệt độ làm việc | −20 đến 60°C, không ngưng tụ hoặc đóng băng |
| Kích thước | 17,5 × 90 × 90 mm (rộng × cao × sâu) |
| Cấp bảo vệ tại đầu nối | IP20 |
| Kiểu lắp đặt | Thanh ray DIN hoặc bắt vít |
| Tiết diện dây đấu nối | 0,25–1,5 mm² |

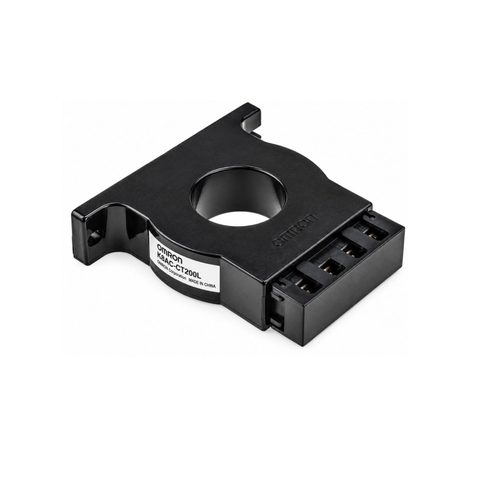

| Biến dòng cần dùng | OMRON K8AC-CT200L (mua riêng) |
Lưu ý lắp đặt và an toàn
- K8DT-AS3 chỉ được sử dụng với biến dòng OMRON K8AC-CT200L; tuyệt đối không đấu dòng tải trực tiếp vào đầu đo của rơ-le.
- Đấu dây thứ cấp của biến dòng vào đúng chân k và l; chọn dải 100 A hoặc 200 A đúng theo cách đấu chân đầu vào của rơ-le.
- Chọn đúng nguồn cấp và loại đầu ra theo mã sản phẩm; đây là hai thông số khác nhau với dòng điện cần giám sát.
- Chỉ chọn một chế độ cảnh báo quá dòng hoặc thiếu dòng tại một thời điểm; không giám sát đồng thời hai chế độ.
- Khi đấu tiếp điểm, kiểm tra dòng và loại tải trước khi đóng cắt.
- Ngắt điện trước khi đấu dây hoặc thay đổi công tắc cài đặt.
