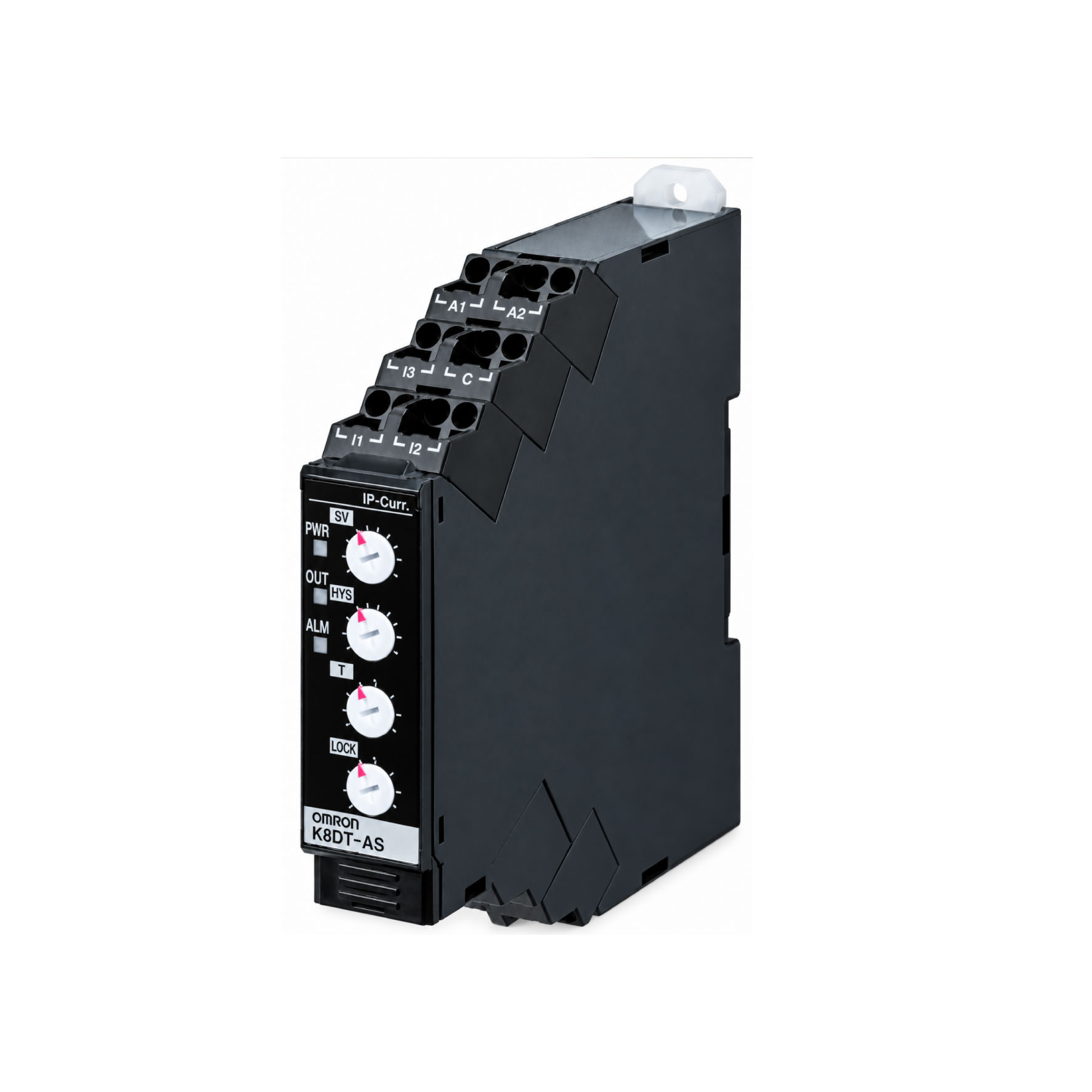

K8DT-AS2TA OMRON Rơ-le giám sát dòng điện một pha, đo dòng đến

K8DT-AS2TA là rơ-le OMRON giám sát dòng điện một pha, cảnh báo khi dòng vượt hoặc thấp hơn ngưỡng cài đặt. Thiết bị cấp nguồn 100–240 VAC (50/60 Hz), sử dụng ngõ ra transistor.

Ứng dụng điển hình

Theo dõi dòng của tải điện trong dải 0,1–5 A.
Cảnh báo quá dòng hoặc thiếu dòng cho hệ thống điều khiển.
Giám sát dòng qua biến dòng có đầu ra thứ cấp phù hợp.

Thông số kỹ thuật

Model	K8DT-AS2TA
Hãng sản xuất	OMRON
Loại thiết bị	Rơ-le giám sát dòng điện một pha
Chức năng	Chọn cảnh báo quá dòng hoặc thiếu dòng
Dải dòng điện giám sát	0,1–1 A AC/DC (I1–C); 0,5–5 A AC/DC (I2–C)
Cách đo dòng	Đo trực tiếp hoặc dùng biến dòng có dòng thứ cấp 0–1 A hoặc 0–5 A AC
Nguồn cấp	100–240 VAC (50/60 Hz)
Công suất tiêu thụ	Tối đa 2,5 VA
Tín hiệu đầu ra	1 ngõ ra transistor
Khả năng đầu ra	Điện áp danh định 24 VDC (tối đa 26,4 VDC); dòng ra tối đa 50 mA
Thời gian trễ tác động	Có thể điều chỉnh từ 0,1 đến 30 giây
Thời gian bỏ qua khi khởi động	Có thể điều chỉnh từ 0 đến 30 giây; chỉ dùng trong chế độ quá dòng
Mức chênh lệch để đặt lại	Có thể điều chỉnh từ 5% đến 50% ngưỡng tác động
Cách đặt lại	Tự động hoặc thủ công (ngắt nguồn ít nhất 1 giây)
Đèn chỉ thị	Đèn báo nguồn, trạng thái đầu ra và cảnh báo
Nhiệt độ làm việc	−20 đến 60°C, không ngưng tụ hoặc đóng băng
Kích thước	17,5 × 90 × 90 mm (rộng × cao × sâu)
Cấp bảo vệ tại đầu nối	IP20
Kiểu lắp đặt	Thanh ray DIN hoặc bắt vít
Tiết diện dây đấu nối	0,25–1,5 mm²

Lưu ý lắp đặt và an toàn

Không dùng K8DT-AS2 để giám sát trực tiếp tải động cơ có dòng khởi động lớn; theo hướng dẫn hãng, hãy chọn K8DT-AS3 kèm biến dòng K8AC-CT200L cho ứng dụng động cơ.
Nếu dùng biến dòng ngoài, phải phù hợp dòng thứ cấp 1 A hoặc 5 A và không vượt khả năng chịu quá tải của rơ-le.
Chọn đúng nguồn cấp và loại đầu ra theo mã sản phẩm; đây là hai thông số khác nhau với dòng điện cần giám sát.
Chỉ chọn một chế độ cảnh báo quá dòng hoặc thiếu dòng tại một thời điểm; không giám sát đồng thời hai chế độ.
Ngõ ra transistor chỉ dùng cho mạch điều khiển phù hợp; không đấu tải vượt 50 mA.
Ngắt điện trước khi đấu dây hoặc thay đổi công tắc cài đặt.
