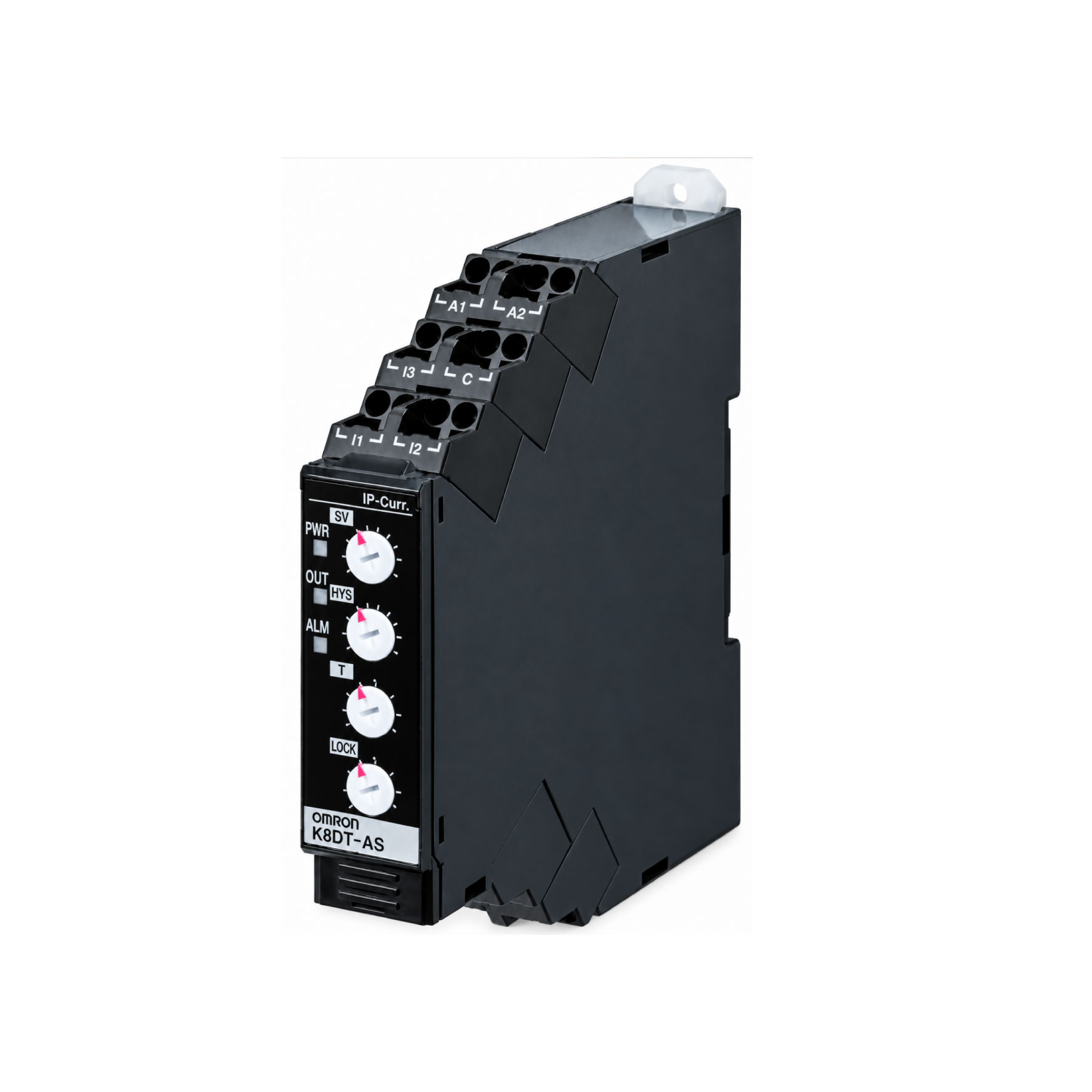

K8DT-AS1CA OMRON Rơ-le giám sát dòng điện một pha, đo dòng nhỏ

K8DT-AS1CA là rơ-le OMRON giám sát dòng điện một pha, cảnh báo khi dòng vượt hoặc thấp hơn ngưỡng cài đặt. Thiết bị cấp nguồn 100–240 VAC (50/60 Hz), sử dụng tiếp điểm chuyển đổi.

Ứng dụng điển hình

Phát hiện dòng tăng bất thường trong mạch điện có dòng nhỏ.
Cảnh báo khi dòng của tải nhỏ giảm dưới mức cài đặt.
Đưa tín hiệu cảnh báo về bộ điều khiển hoặc đèn báo trong tủ điện.

Thông số kỹ thuật

Model	K8DT-AS1CA
Hãng sản xuất	OMRON
Loại thiết bị	Rơ-le giám sát dòng điện một pha
Chức năng	Chọn cảnh báo quá dòng hoặc thiếu dòng
Dải dòng điện giám sát	2–20 mA AC/DC (I1–C); 10–100 mA AC/DC (I2–C); 50–500 mA AC/DC (I3–C)
Cách đo dòng	Đo trực tiếp dòng AC hoặc DC; chọn dải bằng chân đấu dây
Nguồn cấp	100–240 VAC (50/60 Hz)
Công suất tiêu thụ	Tối đa 2,5 VA
Tín hiệu đầu ra	1 tiếp điểm chuyển đổi (1 thường mở, 1 thường đóng)
Khả năng đầu ra	Tải thuần trở: 5 A tại 250 VAC hoặc 5 A tại 30 VDC
Thời gian trễ tác động	Có thể điều chỉnh từ 0,1 đến 30 giây
Thời gian bỏ qua khi khởi động	Có thể điều chỉnh từ 0 đến 30 giây; chỉ dùng trong chế độ quá dòng
Mức chênh lệch để đặt lại	Có thể điều chỉnh từ 5% đến 50% ngưỡng tác động
Cách đặt lại	Tự động hoặc thủ công (ngắt nguồn ít nhất 1 giây)
Đèn chỉ thị	Đèn báo nguồn, trạng thái đầu ra và cảnh báo
Nhiệt độ làm việc	−20 đến 60°C, không ngưng tụ hoặc đóng băng
Kích thước	17,5 × 90 × 90 mm (rộng × cao × sâu)
Cấp bảo vệ tại đầu nối	IP20
Kiểu lắp đặt	Thanh ray DIN hoặc bắt vít
Tiết diện dây đấu nối	0,25–1,5 mm²

Lưu ý lắp đặt và an toàn

Chọn đúng cặp chân I1–C, I2–C hoặc I3–C theo dải đo; không đưa dòng vượt mức chịu tải vào đầu vào.
Chọn đúng nguồn cấp và loại đầu ra theo mã sản phẩm; đây là hai thông số khác nhau với dòng điện cần giám sát.
Chỉ chọn một chế độ cảnh báo quá dòng hoặc thiếu dòng tại một thời điểm; không giám sát đồng thời hai chế độ.
Khi đấu tiếp điểm, kiểm tra dòng và loại tải trước khi đóng cắt.
Ngắt điện trước khi đấu dây hoặc thay đổi công tắc cài đặt.
