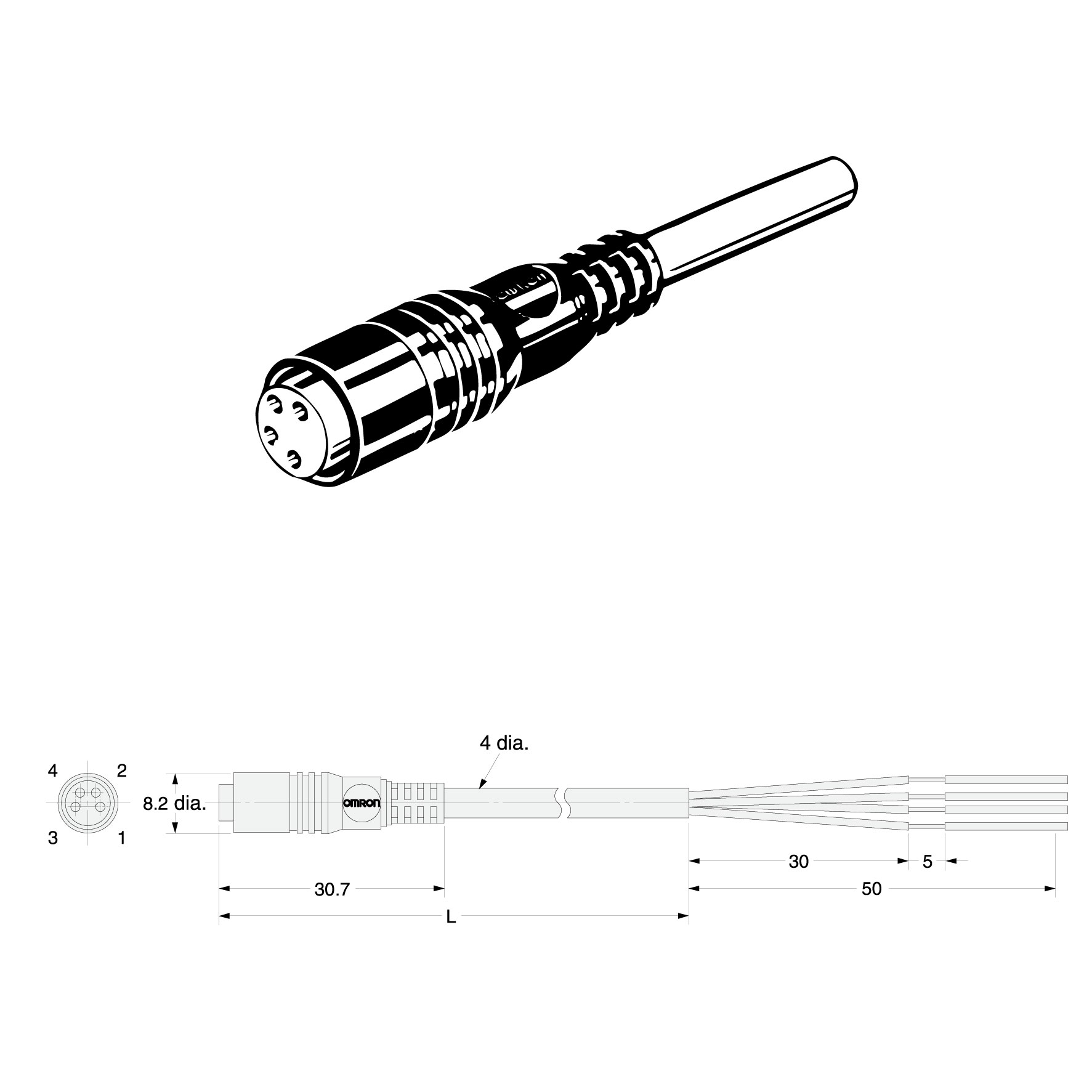

XS3F-S421-405-R là cáp kết nối OMRON dạng socket gắn sẵn cáp, dùng đầu nối S8 snap-in 4 cực với cấu hình đầu thẳng, phù hợp cho các hệ thống cần thao tác cắm nhanh và tuyến đi dây dài hơn mức thông dụng.
Biến thể cáp robot phù hợp hơn với các ứng dụng có rung động, uốn lặp hoặc chuyển động theo chu kỳ.
Cấu hình 4 cực hỗ trợ nguồn và tín hiệu theo sơ đồ sensor DC phổ biến.
Chiều dài 5 m phù hợp khi khoảng cách từ thiết bị hiện trường đến hộp đấu dây hoặc module I/O lớn hơn mức 2 m.
Chuẩn S8 snap-in giúp thao tác kết nối nhanh khi lắp đặt và bảo trì.
Thông số kỹ thuật
| Model | XS3F-S421-405-R |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | S8 snap-in |
| Số cực | 4 cực |
| Kiểu đầu | Đầu thẳng |
| Loại cáp | Cáp robot |
| Chiều dài cáp | 5 m |
| Màu dây | Brown / White / Blue / Black |
| Pin sử dụng | 1 / 2 / 3 / 4 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector S8 cùng số cực.
- Không ghép S8 snap-in với M8 screw-on.
- Đầu S8 phải được cắm hết vào vỏ kim loại để bảo đảm kết nối chắc chắn.
- Ngắt nguồn trước khi cắm/rút connector.
- Không kéo trực tiếp bằng cáp khi tháo lắp.
- Không dùng dưới nước hoặc ngâm liên tục.
- Không tạo điểm gập sát chân cáp; bán kính uốn tối thiểu khuyến nghị 36 mm.
- Biến thể R phù hợp hơn cho ứng dụng có chuyển động lặp lại nhưng vẫn phải dùng đúng giới hạn cơ khí cho phép.
