XS2W-D424-C81-F là cáp kết nối M12 của OMRON, thuộc dòng XS2W với connector ở cả hai đầu. Model này phù hợp cho các điểm đấu nối cảm biến, công tắc, van điện và tín hiệu I/O trong máy công nghiệp.
Model này phù hợp khi phía thiết bị cần đầu góc để tiết kiệm chỗ, còn phía còn lại cần đầu thẳng để đấu nối nhanh và dễ kiểm tra. Cáp dùng loại PVC robot chống cháy, 4 lõi, tiết diện 0.5 mm², chiều dài 1 m.
Thông số kỹ thuật
| Model | XS2W-D424-C81-F |
|---|---|
| Hãng | OMRON |
| Loại sản phẩm | Cáp kết nối M12 hai đầu |

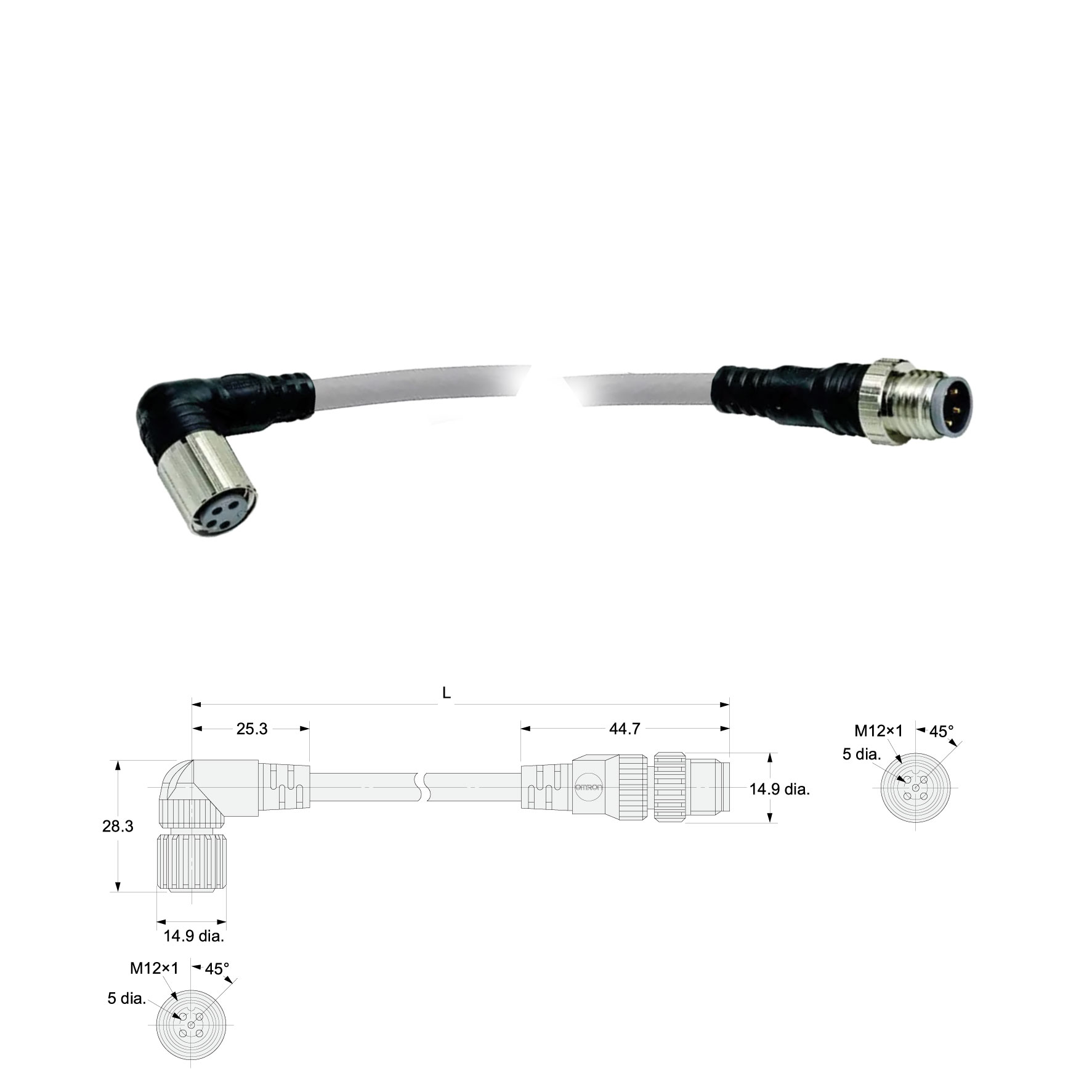

| Cấu hình hai đầu nối | Đầu cái góc / đầu đực thẳng |
| Kiểu ren | Ren M12 |
| Ứng dụng | Mạch DC |
| Số cực | 4 cực |
| Số lõi cáp | 4 lõi |
| Loại cáp | PVC robot chống cháy |
| Tiết diện lõi | 0.5 mm² |
| Đường kính cáp | 6.0 mm |
| Chiều dài cáp | 1 m |
| Dòng định mức | 4 A |
| Điện áp định mức | 250 VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85% RH |
| Vật liệu tiếp điểm | Hợp kim đồng mạ vàng |
| Vật liệu pin block | PBT resin |
| Vật liệu vỏ | PBT resin |
| Vòng đệm | Rubber |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh phát sinh lỗi tiếp xúc hoặc chập mạch ngoài ý muốn.
- Chọn đúng đầu ghép M12 và đúng 4 cực khi thay thế, không cắm nhầm khác số cực.
- Không kéo, treo hoặc tháo connector bằng chính sợi cáp vì dễ làm giảm độ bền mối nối và độ kín.
- Giữ đầu nối sạch và khô, siết ren M12 chắc tay để duy trì độ kín IP67 khi làm việc ngoài hiện trường.
- Với robot cable, khi cáp phải uốn chuyển động nên dùng trong khoảng 0 đến 70°C để hạn chế gãy lõi bên trong.
- Không ghép lẫn đầu nối AC và DC nếu hình thức ghép khác nhau, cần kiểm tra đúng model trước khi lắp.
- Không dùng đầu nối dưới nước hoặc ở nơi thường xuyên chịu lực đè trực tiếp lên cáp và thân connector.
