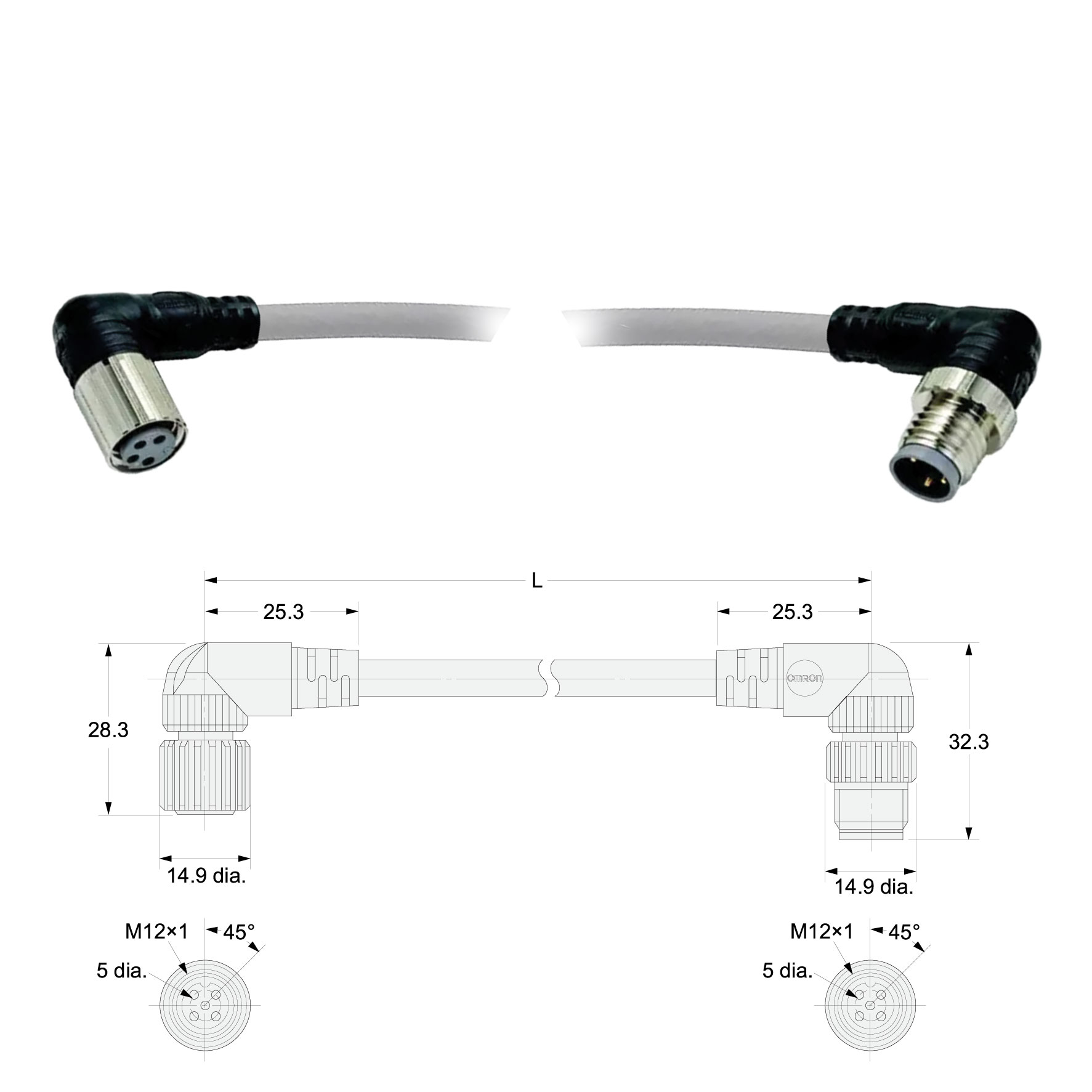

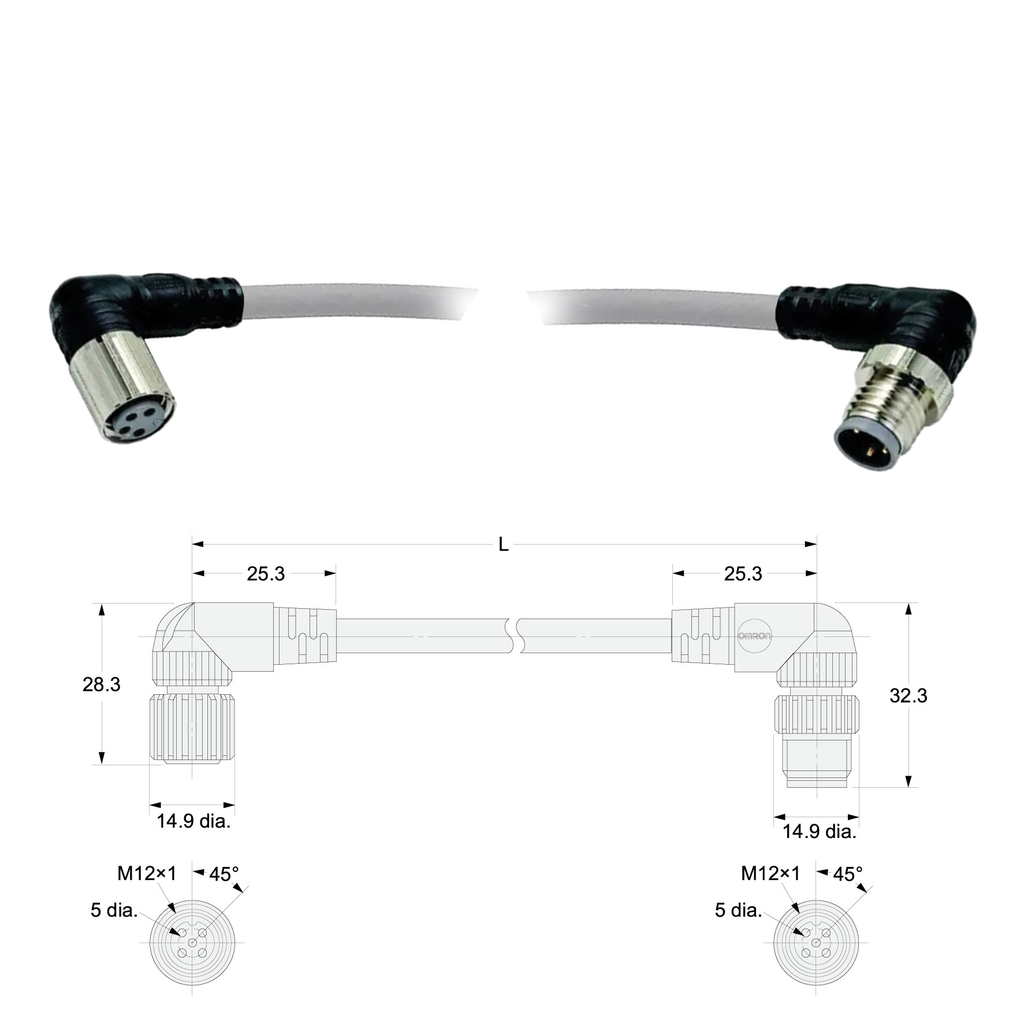

XS2W-D422-D81-F là cáp kết nối M12 của OMRON, thuộc dòng XS2W với connector ở cả hai đầu. Model này phù hợp cho các điểm đấu nối cảm biến, công tắc, van điện và tín hiệu I/O trong máy công nghiệp.
Kiểu hai đầu góc giúp tiết kiệm không gian đấu nối ở những vị trí hẹp, đi dây sát thân máy và giảm độ gập của cáp tại đầu connector. Cáp dùng loại PVC robot chống cháy, 4 lõi, tiết diện 0.5 mm², chiều dài 2 m.
Thông số kỹ thuật
| Model | XS2W-D422-D81-F |
|---|---|
| Hãng | OMRON |
| Loại sản phẩm | Cáp kết nối M12 hai đầu |
| Cấu hình hai đầu nối | 2 đầu góc |
| Kiểu ren | Ren M12 |
| Ứng dụng | Mạch DC |
| Số cực | 4 cực |
| Số lõi cáp | 4 lõi |
| Loại cáp | PVC robot chống cháy |
| Tiết diện lõi | 0.5 mm² |
| Đường kính cáp | 6.0 mm |
| Chiều dài cáp | 2 m |
| Dòng định mức | 4 A |
| Điện áp định mức | 250 VDC |
| Điện trở tiếp xúc | 40 mΩ max. |
| Điện trở cách điện | 1,000 MΩ min. tại 500 VDC |
| Độ bền điện môi | 1,500 VAC trong 1 phút |
| Cấp bảo vệ | IP67 |
| Độ bền cắm/rút | 200 lần |
| Nhiệt độ môi trường làm việc | -25 đến 70°C |
| Độ ẩm môi trường | 20 đến 85% RH |
| Vật liệu tiếp điểm | Hợp kim đồng mạ vàng |
| Vật liệu pin block | PBT resin |
| Vật liệu vỏ | PBT resin |
| Vòng đệm | Rubber |
Lưu ý lắp đặt & an toàn
- Ngắt nguồn trước khi cắm hoặc tháo đầu nối để tránh phát sinh lỗi tiếp xúc hoặc chập mạch ngoài ý muốn.
- Chọn đúng đầu ghép M12 và đúng 4 cực khi thay thế, không cắm nhầm khác số cực.
- Không kéo, treo hoặc tháo connector bằng chính sợi cáp vì dễ làm giảm độ bền mối nối và độ kín.
- Giữ đầu nối sạch và khô, siết ren M12 chắc tay để duy trì độ kín IP67 khi làm việc ngoài hiện trường.
- Với robot cable, khi cáp phải uốn chuyển động nên dùng trong khoảng 0 đến 70°C để hạn chế gãy lõi bên trong.
- Không ghép lẫn đầu nối AC và DC nếu hình thức ghép khác nhau, cần kiểm tra đúng model trước khi lắp.
- Không dùng đầu nối dưới nước hoặc ở nơi thường xuyên chịu lực đè trực tiếp lên cáp và thân connector.
