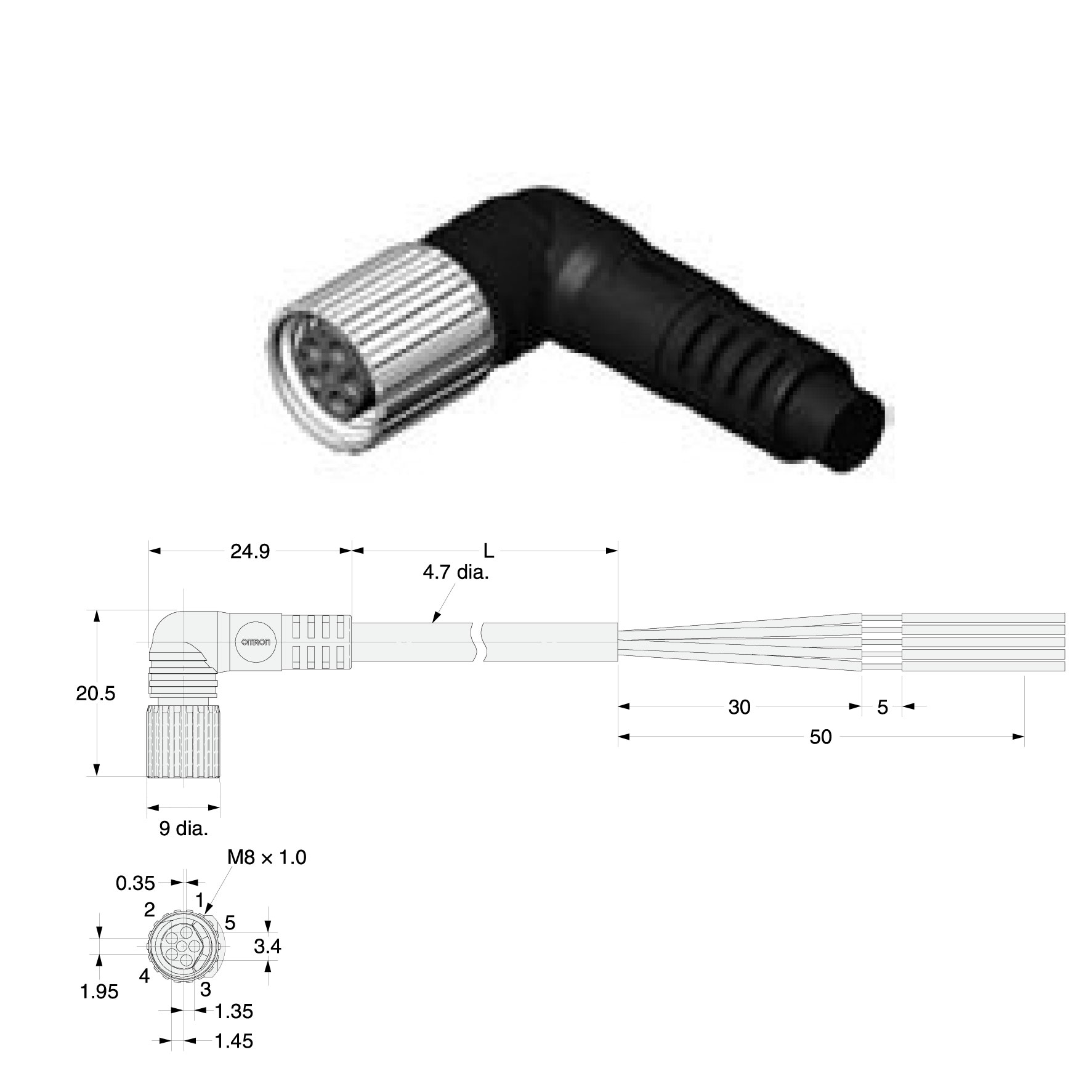

XS3F-M522-505-A là cáp kết nối OMRON dạng socket gắn sẵn cáp với đầu nối M8 screw-on 5 cực, cấu hình đầu góc phù hợp cho vị trí lắp đặt hạn chế chiều sâu.
Cấu hình 5 cực cho phép kết nối nguồn và nhiều tín hiệu chức năng trên cùng một đầu nối nhỏ gọn.
Thiết kế đầu góc giúp cáp thoát ngang, hỗ trợ tối ưu không gian đi dây trong máy.
Chiều dài 5 m phù hợp cho các tuyến đi dây xa hơn từ thiết bị hiện trường về hộp đấu dây hoặc module I/O.
Màu dây Brown, White, Blue, Black và Gray giúp nhận diện nhanh khi đấu nối và bảo trì.
Thông số kỹ thuật
| Model | XS3F-M522-505-A |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 5 cực |
| Kiểu đầu | Đầu góc vuông |
| Loại cáp | Cáp tiêu chuẩn |
| Chiều dài cáp | 5 m |
| Kích thước ren | M8 × 1.0 |
| Màu dây | Brown / White / Blue / Black / Gray |
| Pin sử dụng | 1 / 2 / 3 / 4 / 5 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
| 5 | Gray |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực 5 chân.
- Không ghép M8 screw-on với S8 snap-in.
- Ngắt nguồn trước khi cắm/rút connector.
- Siết ren bằng tay, mô-men khuyến nghị khoảng 0.2 N·m.
- Không kéo trực tiếp bằng cáp khi tháo lắp.
- Không dùng dưới nước hoặc ngâm liên tục.
- Không tạo điểm gập sát chân cáp; bán kính uốn tối thiểu khuyến nghị 36 mm.
- Không lưu kho nơi ẩm cao, bụi cao hoặc có khí ăn mòn.
