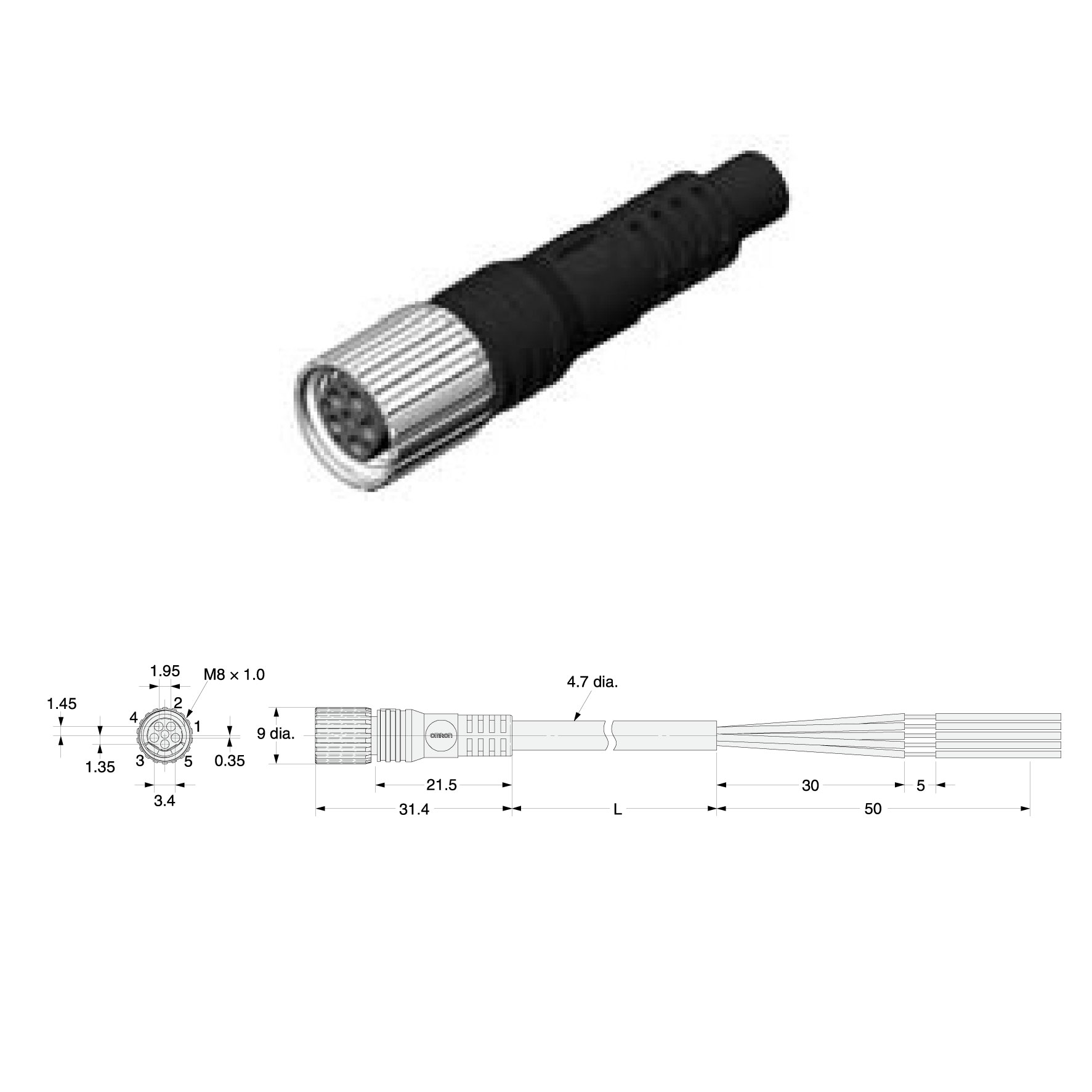

XS3F-M521-505-A là cáp kết nối OMRON dạng socket gắn sẵn cáp với đầu nối M8 screw-on 5 cực, phù hợp cho các ứng dụng cần truyền nguồn và nhiều tín hiệu trên cùng một đầu nối.
Cấu hình 5 cực giúp mở rộng số đường tín hiệu, phù hợp cho các thiết bị cần thêm ngõ vào, ngõ ra hoặc tín hiệu phản hồi.
Chiều dài 5 m thích hợp cho các tuyến đi dây dài hơn trong cụm máy, hộp đấu dây hoặc tủ điều khiển.
Thiết kế đầu thẳng thuận tiện cho các vị trí lắp đặt có hướng cáp kéo thẳng theo thân thiết bị.
Màu dây Brown, White, Blue, Black và Gray giúp kỹ thuật viên nhận diện và kiểm tra nhanh khi bảo trì.
Thông số kỹ thuật
| Model | XS3F-M521-505-A |
|---|---|
| Loại đầu nối | Socket gắn cáp, một đầu nối |
| Chuẩn khóa | M8 screw-on |
| Số cực | 5 cực |
| Kiểu đầu | Đầu thẳng |
| Loại cáp | Cáp tiêu chuẩn |
| Chiều dài cáp | 5 m |
| Kích thước ren | M8 × 1.0 |
| Màu dây | Brown / White / Blue / Black / Gray |
| Pin sử dụng | 1 / 2 / 3 / 4 / 5 |
Sơ đồ dây
| Pin | Màu dây |
|---|---|
| 1 | Brown |
| 2 | White |
| 3 | Blue |
| 4 | Black |
| 5 | Gray |
Lưu ý lắp đặt & an toàn
- Chỉ ghép với connector cùng số cực 5 chân.
- Không ghép M8 screw-on với S8 snap-in.
- Ngắt nguồn trước khi cắm/rút connector.
- Siết ren bằng tay, mô-men khuyến nghị khoảng 0.2 N·m.
- Không kéo trực tiếp bằng cáp khi tháo lắp.
- Không dùng dưới nước hoặc ngâm liên tục.
- Không tạo điểm gập sát chân cáp; bán kính uốn tối thiểu khuyến nghị 36 mm.
- Không lưu kho nơi ẩm cao, bụi cao hoặc có khí ăn mòn.
